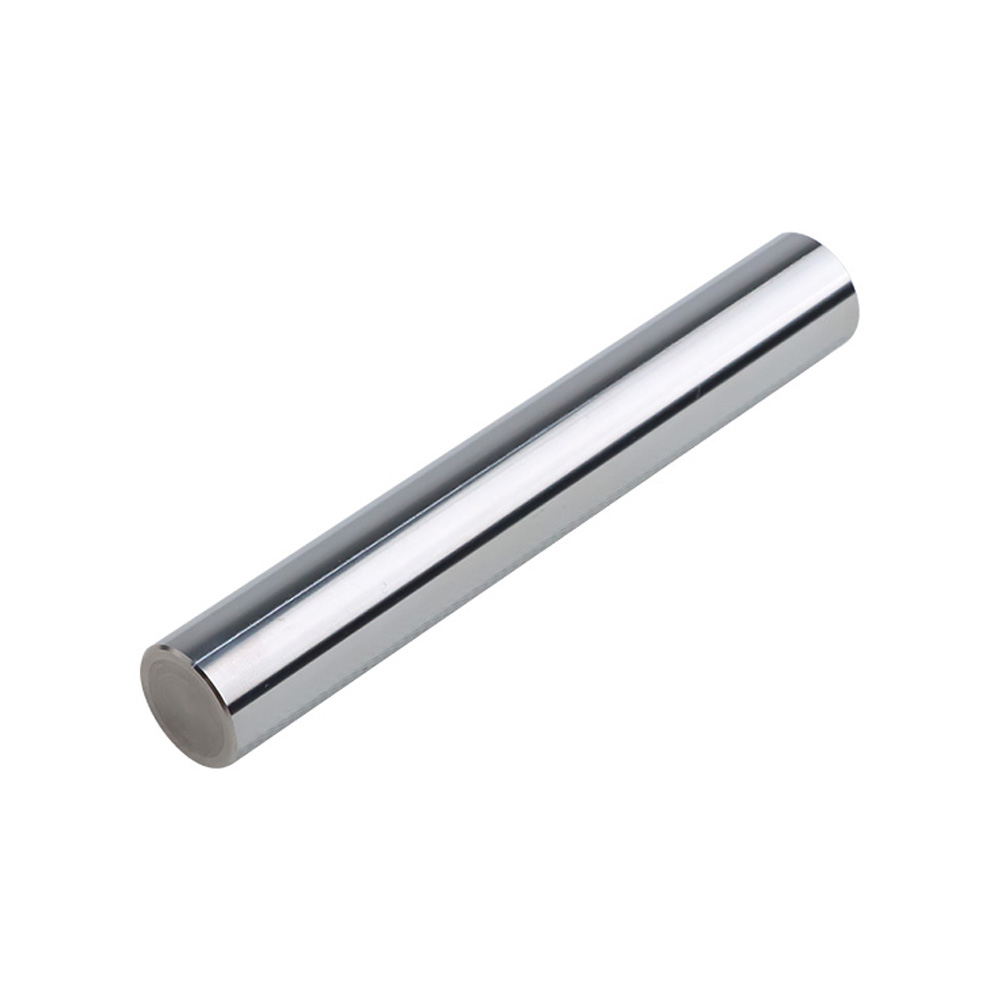

经济型实心导向轴 直杆型 表面粗糙度Ra0.8
条件筛选：
类型 无台阶
材质 S45C
表面处理 镀硬铬
表面粗糙度 Ra0.8
精度等级 普通级
轴端形状 轴端不加工
轴身加工 轴身不加工
轴端加工（右） 无加工
轴端加工（左） 无加工
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 2 项未选择
重置
代码
产品选型
轴径D(mm)
长度L(mm)
15~3000
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
精度等级 |
材质 |
硬度 |
表面处理 |
|
| 国标 | 相当 | |||||
| E-SAD23 | 标准型 | 普通级 | 45 | S45C | 高频淬火 有效硬化层深度见P16 淬火硬度HRC56~ |
镀硬铬， 镀层硬度HV750~， 镀层厚度3µm~ |
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
参数图
选型表
| 型号 |
L 最小单位1 |
C |
||
| 代码 | D | |||
| E-SAD23 | 6 | -0.005 -0.020 |
15~1000 | 0.2以下 |
| 8 | 0.5以下 | |||
| 10 | ||||
| 12 | 15~1500 | |||
| 13 | ||||
| 15 | -0.005 -0.025 |
|||
| 16 | 30~2500 | |||
| 20 | 1.0以下 | |||
| 25 | ||||
| 30 | 60~3000 | |||
| 35 | -0.005 -0.030 |
|||
| 40 | ||||
| 50 | ||||
-
