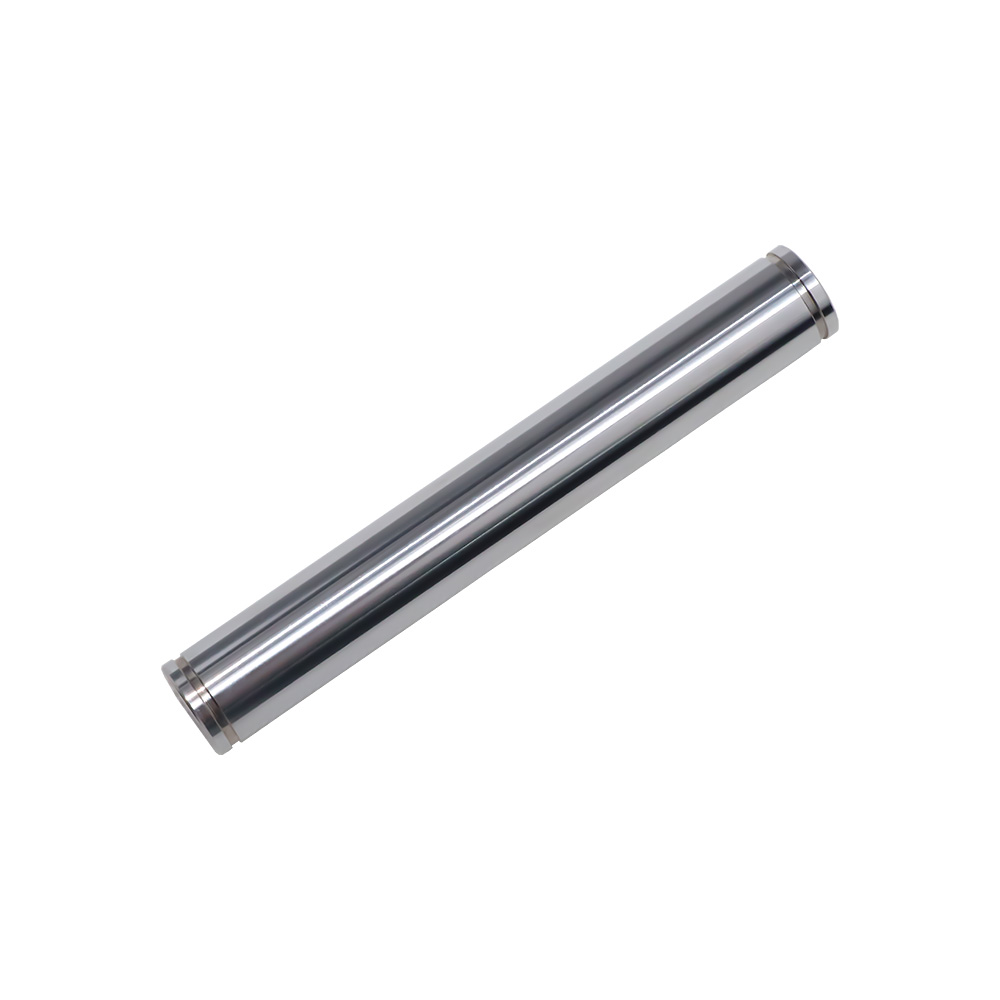

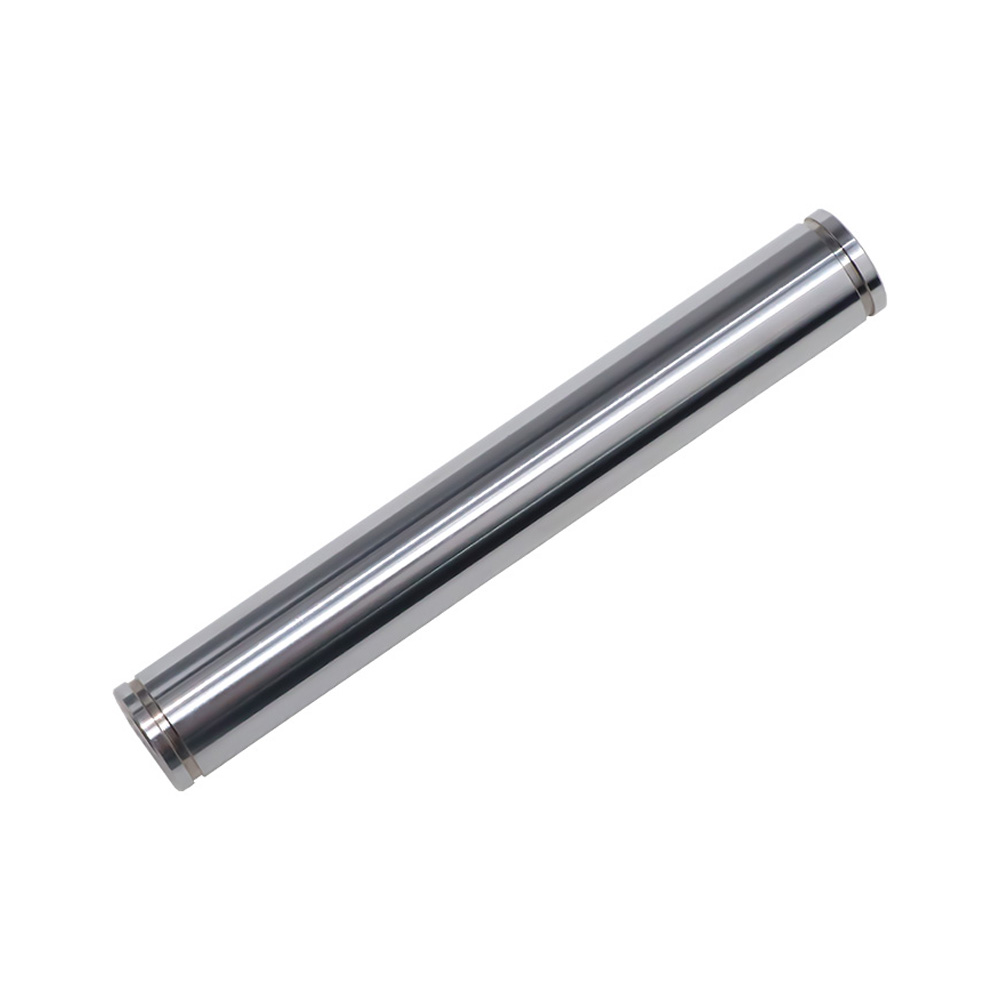

经济型实心导向轴 直杆型·带挡圈槽型
本产品为经济型产品，不附赠挡圈，顾客需自行购买。
条件筛选：
类型 无台阶
材质 S45C
表面处理 镀硬铬
表面粗糙度 Ra0.8
精度等级 普通级
轴端形状 轴端不加工
轴身加工 带挡圈槽型
轴端加工（右） 挡圈槽
轴端加工（左） 挡圈槽
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 2 项未选择
重置
代码
产品选型
轴径D(mm)
长度L(mm)
15~3000
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
精度等级 |
材质 |
硬度 |
表面处理 |
|
| 国标 | 相当 | |||||
| E-SAE23 | 带挡圈槽型 | 普通级 | 45 | S45C | 高频淬火 有效硬化层深度见P16 淬火硬度HRC56~ |
镀硬铬， 镀层硬度HV750~， 镀层厚度3µm~ |
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

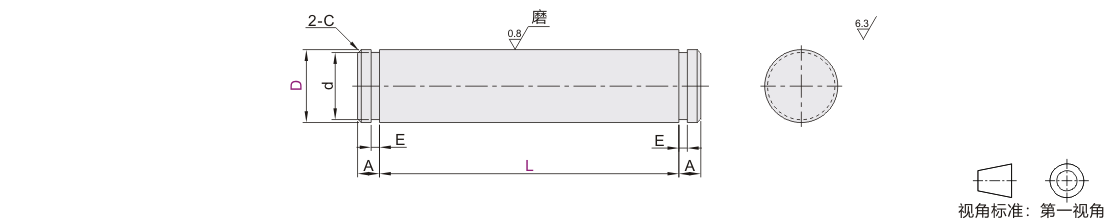

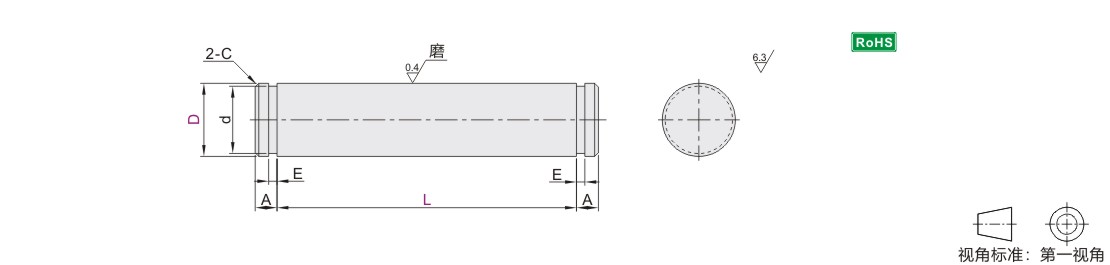

参数图
选型表
| 型号 |
L 最小单位1 |
A |
E |
d |
C |
||||
| 代码 | D | ||||||||
| E-SAE23 | 6 | -0.005 -0.020 |
15~1000 | 2 | 0.7 | +0.1 0 |
5 | +0.075 0 |
0.5以下 |
| 8 | 3 | 0.9 | 7 | +0.09 0 |
|||||
| 10 | 1.15 | +0.14 0 |
9.6 | 0 -0.11 |
|||||
| 12 | 15~1500 | 3.5 | 11.5 | ||||||
| 13 | 12.4 | ||||||||
| 15 | -0.005 -0.025 |
14.3 | |||||||
| 16 | 30~2500 | 15.2 | |||||||
| 20 | 1.35 | 19 | 0 -0.21 |
1 .0以下 | |||||
| 25 | 4.5 | 23.9 | |||||||
| 30 | 60~3000 | 1.65 | 28.6 | ||||||
| 35 | -0.005 -0.030 |
33 | 0 -0.25 |
||||||
| 40 | 5 | 1.9 | 38 | ||||||
| 50 | 2.2 | 47 | |||||||
-
