经济型实心导向轴 一端内螺纹型 带扳手槽型 表面粗糙度Ra0.8
条件筛选：
类型 无台阶
材质 S45C
表面处理 镀硬铬
表面粗糙度 Ra0.8
精度等级 普通级
轴端形状 一端内螺纹型
轴端加工（右） 无加工
轴端加工（左） 内螺纹
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
轴身加工
产品选型
轴径D(mm)
长度L(mm)
15~3000
/1
内螺纹M(mm)
扳手槽距离端面距离S(mm)
0~1480
/1
规格参数
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
精度等级 |
材质 |
硬度 |
表面处理 |
||
| 国标 | 相当 | ||||||
| E-SCD23 | 一端内螺纹型 | 标准型 | 普通级 | 45 | S45C | 高频淬火 有效硬化层深度见P16 淬火硬度HRC56~ |
镀硬铬， 镀层硬度HV750~， 镀层厚度3µm~ |
| E-SCE23 | 带扳手槽型 | ||||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

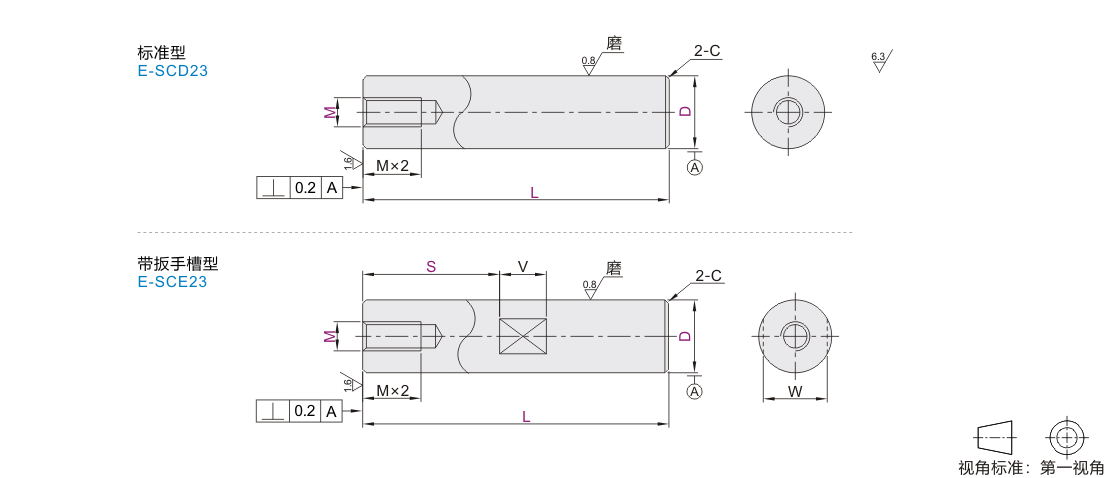

参数图

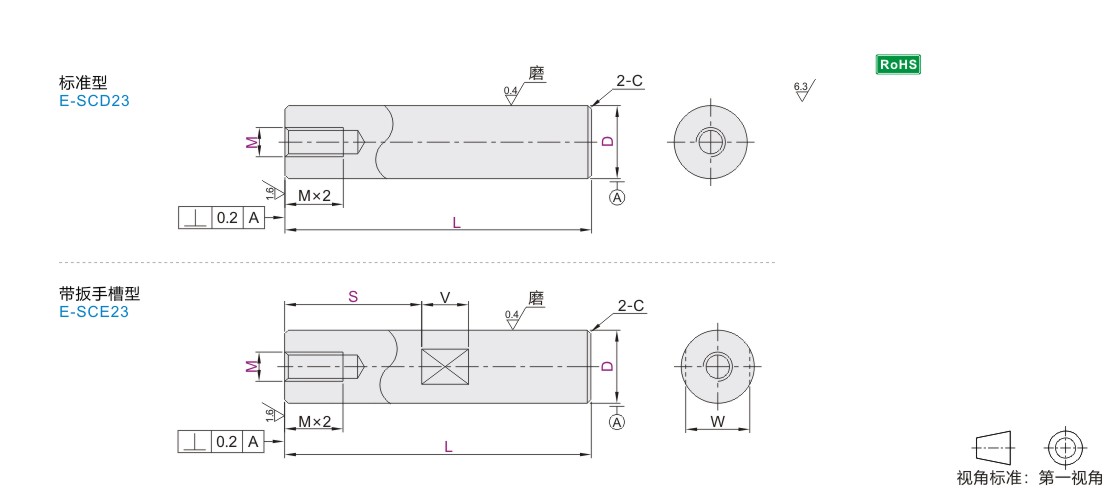

标准型
| 型号 |
L 最小单位1 |
M 选择 |
C |
||
| 代码 | D | ||||
| E-SCD23 | 6 | -0.005 -0.020 |
15~1000 | 3 | 0.5以下 |
| 8 | 3 4 5 | ||||
| 10 | 3 4 5 6 | ||||
| 12 | 15~1500 | 4 5 6 8 | |||
| 13 | 4 5 6 8 | ||||
| 15 | -0.005 -0.025 |
4 5 6 8 10 | |||
| 16 | 30~2500 | 4 5 6 8 10 | |||
| 20 | 4 5 6 8 10 12 | 1.0以下 | |||
| 25 | 4 5 6 8 10 12 16 | ||||
| 30 | 60~3000 |
4 5 6 8 10 12 16 20 | |||
| 35 | -0.005 -0.030 |
8 10 12 16 20 24 | |||
| 40 | 10 12 16 20 24 30 | ||||
| 50 | 12 16 20 24 30 | ||||
带扳手槽型
| 型号 |
L 最小单位1 |
M 选择 |
扳手槽尺寸 |
C |
||||
| 代码 | D | S | W | V | ||||
| E-SCE23 | 6 | -0.005 -0.020 |
15~1000 | 3 | 根据使用要求 指定S尺寸 最小单位1 扳手槽尺寸参阅导向轴产品简介 |
5 | 8 | 0.5以下 |
| 8 | 3 4 5 | 7 | ||||||
| 10 | 3 4 5 6 | 8 | ||||||
| 12 | 15~1500 | 4 5 6 8 | 10 | 10 | ||||
| 13 | 4 5 6 8 | 11 | ||||||
| 15 | -0.005 -0.025 |
4 5 6 8 10 | 13 | |||||
| 16 | 30~2500 | 4 5 6 8 10 | 14 | |||||
| 20 | 4 5 6 8 10 12 | 17 | 1.0以下 | |||||
| 25 | 4 5 6 8 10 12 16 | 22 | ||||||
| 30 | 60~3000 | 6 8 10 12 16 20 | 27 | 15 | ||||
| 35 | -0.005 -0.030 |
8 10 12 16 20 24 | 30 | |||||
| 40 | 10 12 16 20 24 30 | 36 | 20 | |||||
| 50 | 12 16 20 24 30 | 41 | ||||||
-
