查看大图
图片仅供参考，请以已选的规格为准

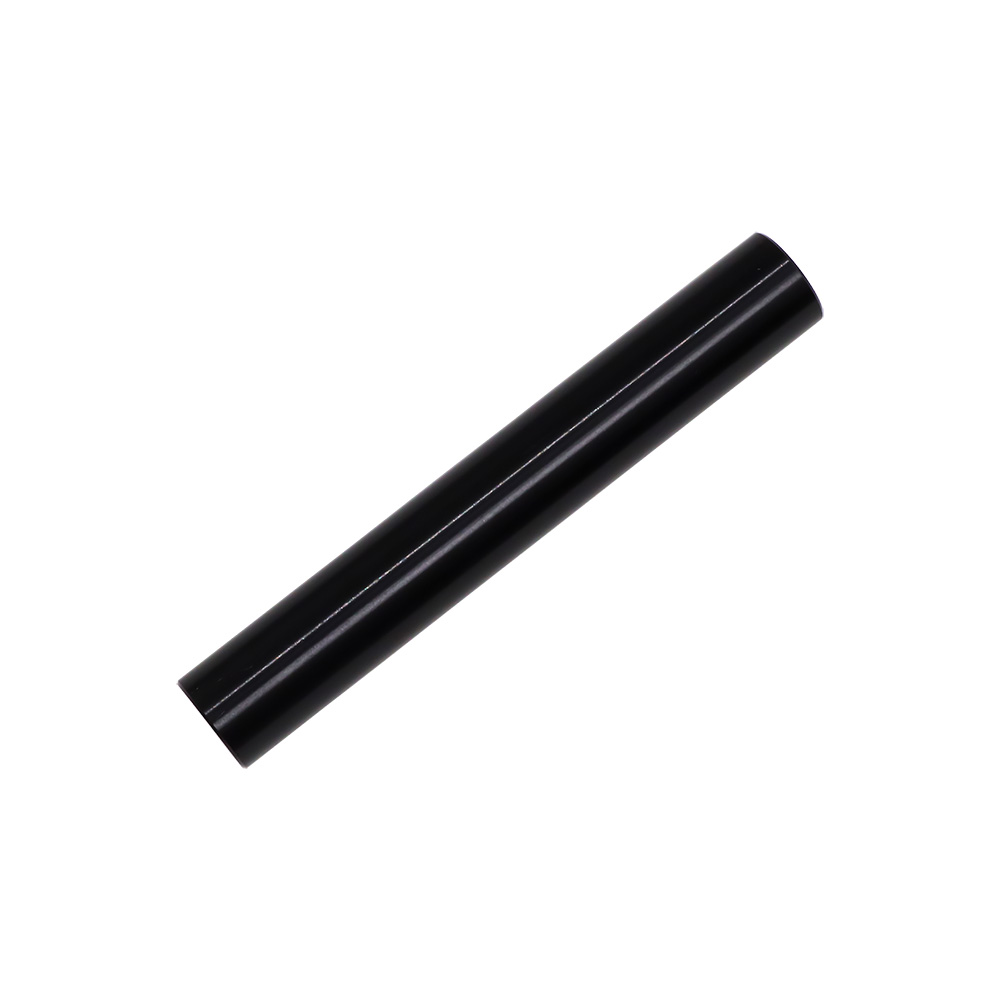

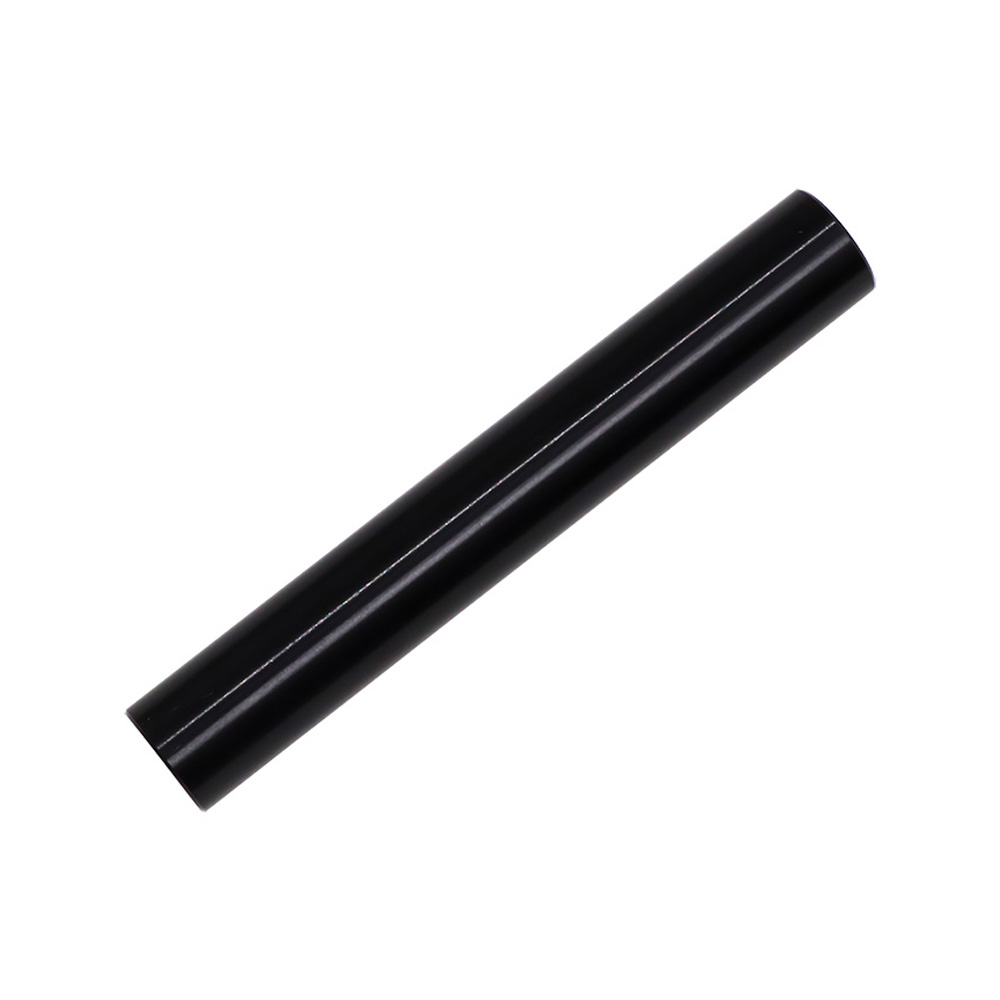

医疗 导向轴 直杆型 D公差g6
品牌名称：
怡合达
条件筛选：
类型 无台阶
精度等级 普通级
轴公差 g6
轴端形状 轴端不加工
轴身加工 轴身不加工
种类筛选 实心导向轴
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
材质
表面处理
产品选型
轴径D(mm)
长度L(mm)
8~1500
/1
规格参数
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
D公差 |
材质 |
硬度 |
表面处理 |
|
| 国标 | 相当 | |||||
| Y-FCA02 | 标准型 | g6 | GCr15 | SUJ2 |
高频淬火 |
镀硬铬，镀层硬度HV750~，镀层厚度3µm~ |
| Y-FCA06 |
9Cr18 Mo或同等硬 |
SUS440C或同等硬 |
— | |||
| Y-FCA07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||
| Y-FCA22 | 45 | S45C | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

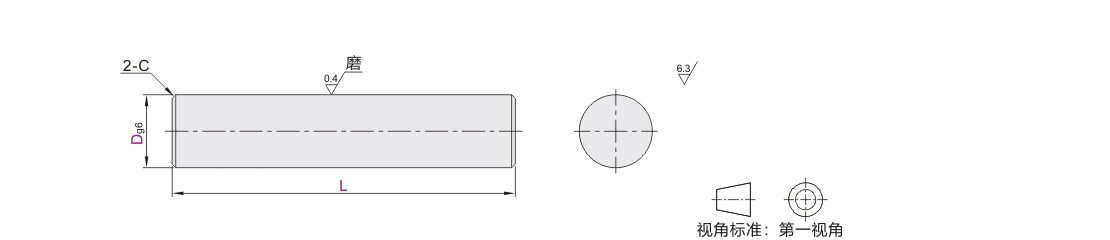

参数图
选型表
| 型号 |
L 最小单位1 |
C |
||
| 代码 | Dg6 | |||
| Y-FCA02 Y-FCA06 Y-FCA07 Y-FCA22 |
3 | -0.002 -0.008 |
8~400 | 0.2 |
| 4 | -0.004 -0 012 |
|||
| 5 | ||||
| 6 | 15~600 | |||
| 8 | -0.005 -0.014 |
15~800 | 0.5 | |
| 10 | ||||
| 12 | -0.006 -0.017 |
15~ 1000 | ||
| 13 | 20~ 1000 | |||
| 15 | ||||
| 16 | 25~ 1200 | |||
| 18 | ||||
| 20 | -0.007 -0.020 |
1.0 | ||
| 25 | 30~ 1200 | |||
| 30 | 30~ 1500 | |||
| 35 | -0.009 -0.025 |
|||
| 40 | 40~ 1500 | |||
| 50 | 60~ 1500 | |||
-
