        医疗 导向轴 两端内螺纹型 D公差g6

        品牌名称：

        怡合达

        条件筛选：

        类型 无台阶
        轴公差 g6
        轴端形状 两端内螺纹型
        轴身加工 轴身不加工
        种类筛选 实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            材质

            精度等级

            表面处理

            产品选型

            轴径D(mm)

            长度L(mm)

            15~1500
            /1

            内螺纹M(mm)

            内螺纹N(mm)

            规格参数

            3D预览

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码
            		 D公差
            		 材质
            		 硬度
            		 表面处理
            普通级 精密级 国标 相当
            Y-FCE02 Y-FCE52 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度P131
              淬火硬度
              GCr15          HRC56~
              S45C            HRC56~
              9Cr18Mo或同等硬度耐蚀钢  HRC54~            		 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCE06 Y-FCE56 9Cr18 Mo或同等硬
            度耐蚀钢            		 SUS440C或同等硬
            度耐蚀钢            		 —
            Y-FCE07 Y-FCE57 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCE22 — 45  S45C

            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

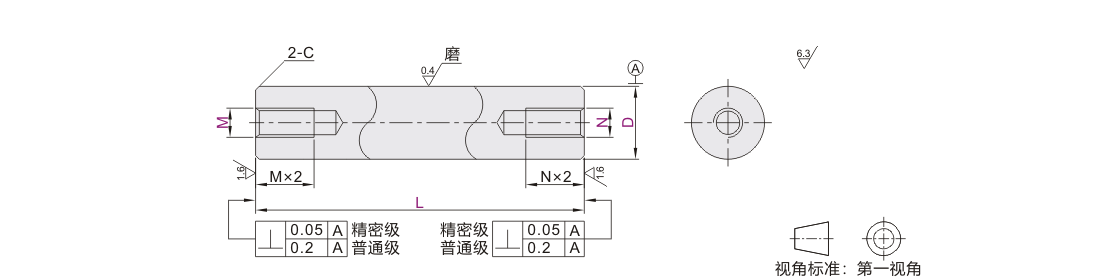

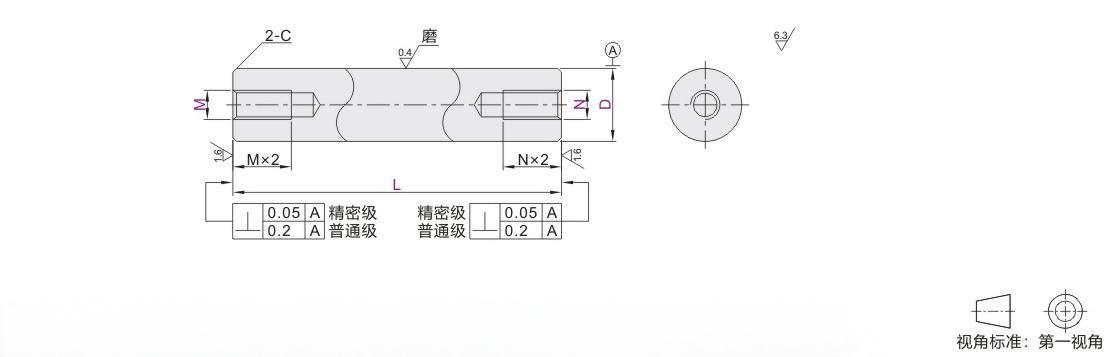

            参数图



            普通级

            型号
            		 L
            最小单位1
            		 M·N
            选择
            		 C
            代码 Dg6
            Y-FCE02
            Y-FCE06
            Y-FCE07
            Y-FCE22            		 4  -0.004
            -0.012            		 15~300     2  0.2
            5  15~400     2.6  3
            6  15~600              3  0.5
            8  -0.005
            -0.014            		 15~800              3  4  5
            10               3  4  5  6
            12  -0.006
            -0.017            		 15~ 1000                  4  5  6  8
            13                   4  5  6  8
            15  20~ 1000                  4  5  6  8  10
            16  20~ 1200                  4  5  6  8  10
            18  25~ 1200                  4  5  6  8  10  12
            20  -0.007
            -0.020            		                  4  5  6  8  10  12 1.0
            25                   4  5  6  8  10  12  16
            30  30~ 1500                  4  5  6  8  10  12  16  20
            35  -0.009
            -0.025            		                  4  5  6  8  10  12  16  20  24
            40                   4  5  6  8  10  12  16  20  24  30
            50                   4  5  6  8  10  12  16  20  24  30



            精密级

            型号
            		 L
            最小单位1
            		     M·N
               选择
            		 C
            代码 Dg6
            Y-FCE52
            Y-FCE56
            Y-FCE57            		 4  -0.004
            -0.012            		 20~200     2  0.2
            5      2.6  3
            6  20~300              3
            8  -0.005
            -0.014            		              3  4  5
            10  20~350              3  4  5  6
            12  -0.006
            -0.017            		                  4  5  6  8
            13                   4  5  6  8
            15                   4  5  6  8  10
            16                   4  5  6  8  10
            18                   4  5  6  8  10  12
            20  -0.007
            -0.020            		 25~450                  4  5  6  8  10  12
            25                   4  5  6  8  10  12  16
            30                   4  5  6  8  10  12  16  20
