查看大图
图片仅供参考，请以已选的规格为准

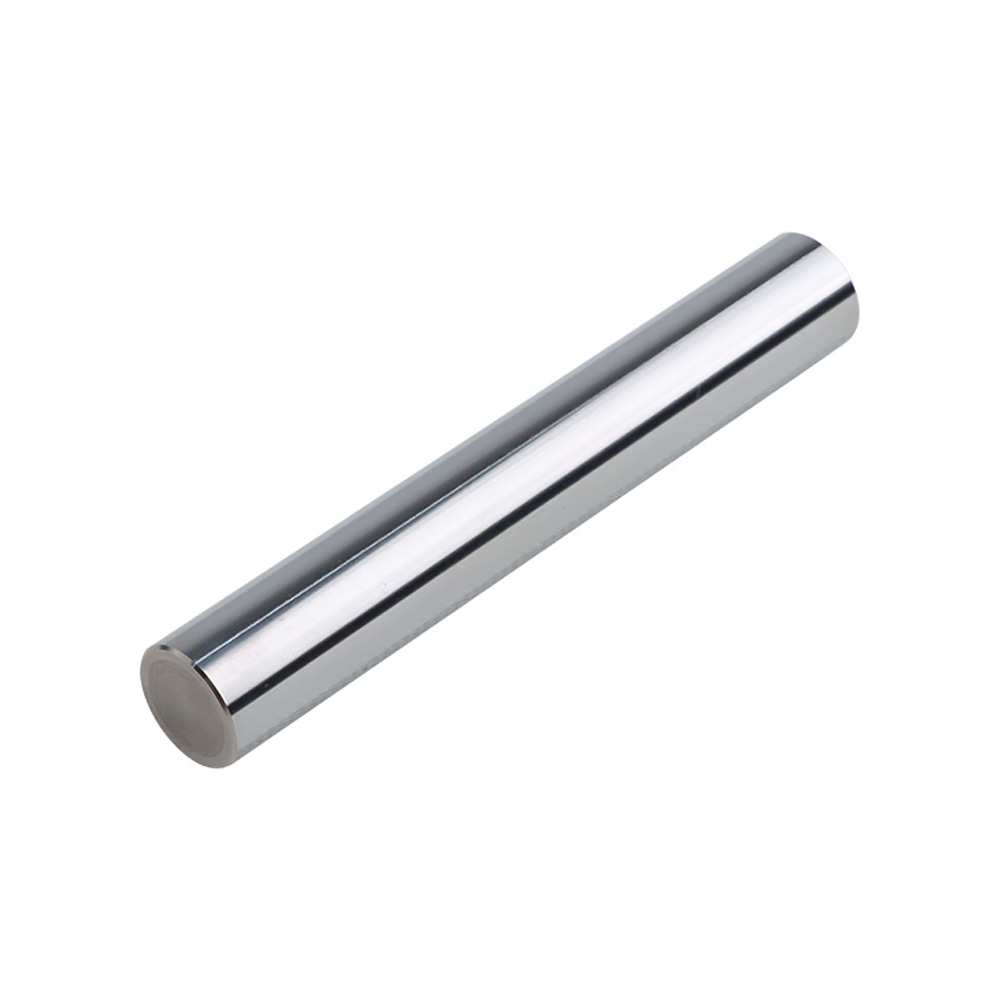

医疗 导向轴 直杆型 D公差f8
品牌名称：
怡合达
条件筛选：
类型 无台阶
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴端形状 轴端不加工
轴身加工 轴身不加工
种类筛选 实心导向轴
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
材质
产品选型
轴径D(mm)
长度L(mm)
15~1500
/1
规格参数
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 硬度 | 表面处理 | ||
| Y-FCA11 | 直杆型 | 标准型 | f8 | 45 | S45C | — | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ |
| Y-FCA14 | 0Cr18Ni9 | SUS304 | |||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

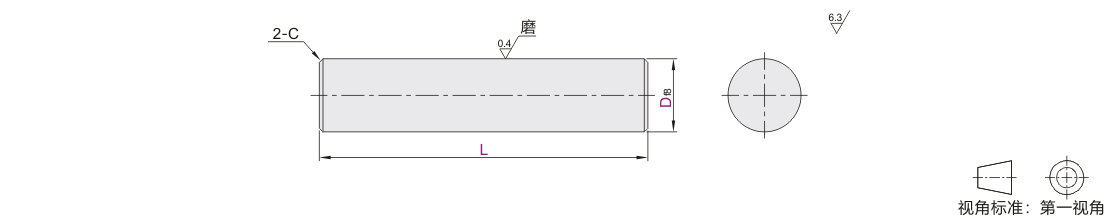

参数图
选型表
| 型号 | L 最小单位1 |
C | ||
| 代码 | Df8 | |||
| (D公差f8) Y-FCA11 Y-FCA14 |
6 | -0.010 -0.028 |
15~600 | 0.5 |
| 8 | -0.013 -0.035 |
15~800 | ||
| 10 | 15~800 | |||
| 12 | -0.016 -0.043 |
15~1000 | ||
| 13 | 20~1000 | |||
| 15 | 20~1000 | |||
| 16 | 30~1200 | |||
| 18 | 25~1200 | |||
| 20 | -0.020 -0.053 |
25~1200 | 1.0 | |
| 25 | 25~1200 | |||
| 30 | 30~1500 | |||
| 35 | -0.025 -0.064 |
|||
| 40 | 40~1500 | |||
| 50 | 60~1500 | |||
-
