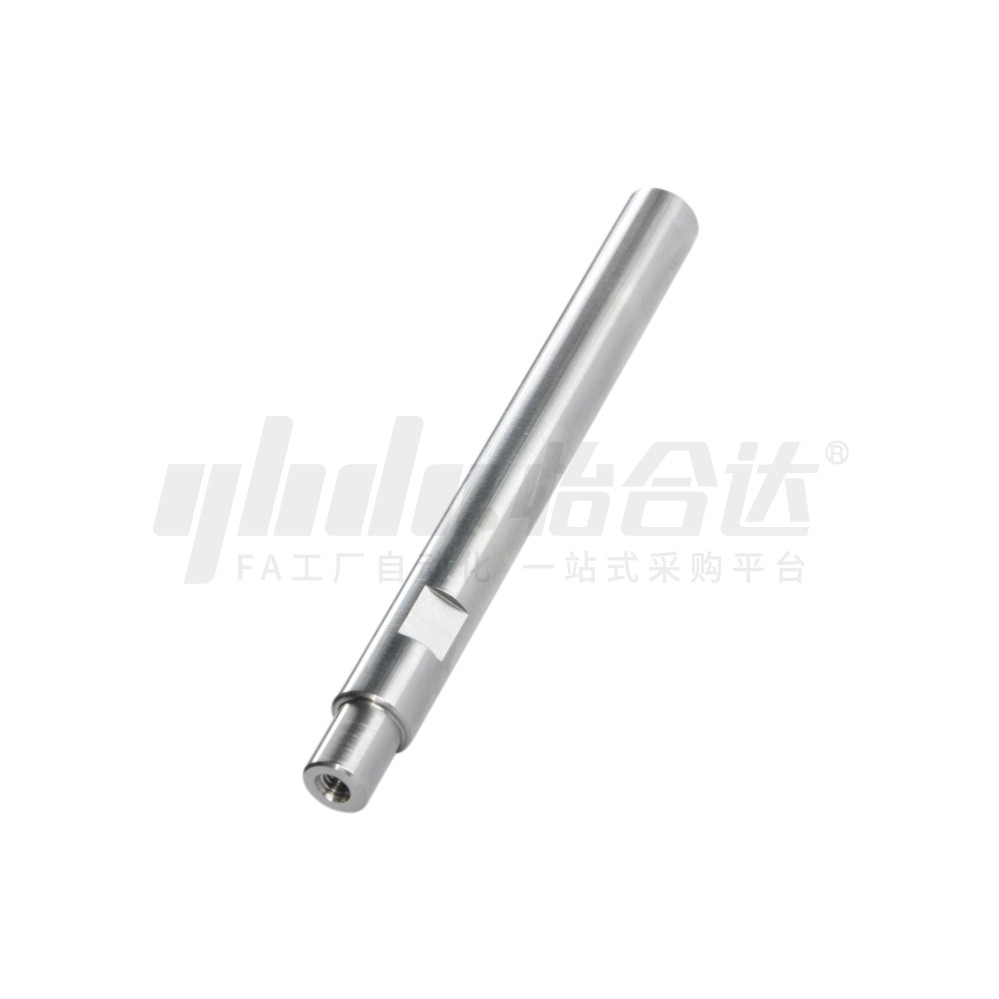

        医疗 导向轴 一端台阶内螺纹型·带扳手槽型 D公差g6

        品牌名称：

        怡合达

        条件筛选：

        类型 一端台阶型
        轴公差 g6
        轴端形状 一端内螺纹型
        轴身加工 带扳手槽型
        种类筛选 实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            材质

            精度等级

            表面处理

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1500
            /1

            台阶长度E(mm)

            2~188
            /1

            台阶直径P(mm)

            6~47
            /1

            内螺纹M(mm)

            扳手槽距离端面距离S(mm)

            0~1484
            /1

            规格参数

            3D预览

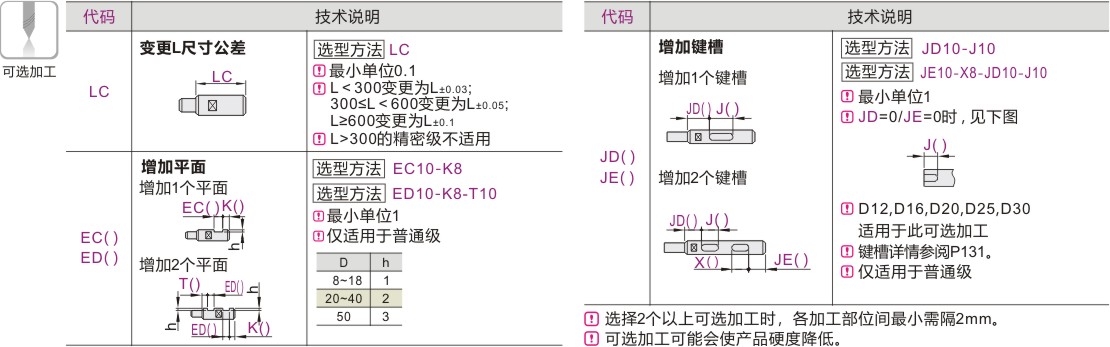

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		    精度
               等级
            		 D公差
            		 材质
            		 硬度
            		 表面处理
            国标 相当
            Y-FCQ02 一端台阶
            内螺纹型            		 带扳手槽型    普通级 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度见P131
              淬火硬度
              GCr15           HRC56~
              9Cr18Mo或同等硬度耐蚀钢  HRC54~            		 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCQ06 9Cr18 Mo或同等硬
            度耐蚀钢            		 SUS440C或同等硬
            度耐蚀钢            		 —
            Y-FCQ07 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCQ32    精密级 GCr15 SUJ2
            Y-FCQ36 9Cr18 Mo或同等硬
            度耐蚀钢            		 SUS440C或同等硬
            度耐蚀钢            		 —
            Y-FCQ37 镀硬铬，镀层硬度HV750~，镀层厚度3µm~



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。
            精密级导向轴的台阶部带有研磨退刀槽（最宽1.5mm，最深0.1mm）。



            参数图



            普通级

             型号
            		 最小单位1
            		 M
            选择
            		 扳手槽尺寸
            		 R
            		 C
            代码 Dg6 L E       P S W V
            Y-FCQ02
            Y-FCQ06
            Y-FCQ07            		 8  -0.005
            -0.014             		 20~800 E=2~P×4 6      3    根据使用
              要求指定
              S尺寸
              最小单位1
              扳手槽尺寸
              参阅导向轴
              产品简介            		 7 8  0.3  0.5
            10  6~8     3  4  5 8
            12   -0.006
             -0.017            		 20~ 1000 6~10     3  4  5  6 10 10
            13  6~11     3  4  5  6  8 11
            15  6~13     3  4  5  6  8  10 13
            16  20~ 1200 6~14     3  4  5  6  8  10 14
            18  8~16          4  5  6  8  10  12 16
            20   -0.007
             -0.020            		 8~17          4  5  6  8  10  12 17 1.0
            25  8~22          4  5  6  8  10  12  16 22
            30  20~ 1500 9~27               5  6  8  10  12  16  20  24 27 15
            35   -0.009
             -0.025            		 9~32               5  6  8  10  12  16  20  24 30 0.5
            40  11~37                   6   8  10  12  16  20  24  30 36 20
            50  11~47                   6   8   10  12   16  20  24  30 41



            精密级

             型号
            		 最小单位1
            		 M
            选择
            		 扳手槽尺寸
            		 R
            		 C
            代码 Dg6 L E       P S W V
            Y-FCQ32
            Y-FCQ36
            Y-FCQ37            		 8  -0.005
            -0.014             		 20~300 E=2~P×4 6      3    根据使用
              要求指定
              S尺寸
              最小单位1
              扳手槽尺寸
              参阅导向轴
              产品简介            		 7 8  0.3  0.5
            10
            20~ 350            		 6~8     3  4   5 8
            12   -0.006
             -0.017            		 6~10     3  4  5  6 10 10
            13  6~11     3  4  5  6   8 11
            15  6~13     3  4  5  6   8   10 13
            16  6~14     3  4  5  6   8   10 14
            18  8~16         4  5   6   8   10  12 16
            20   -0.007
             -0.020            		 20~ 450 8~17         4  5   6   8   10  12 17 1.0
            25  8~22         4  5   6   8   10  12   16 22
            30  9~27              5   6   8  10  12   16  20  24 27 15
