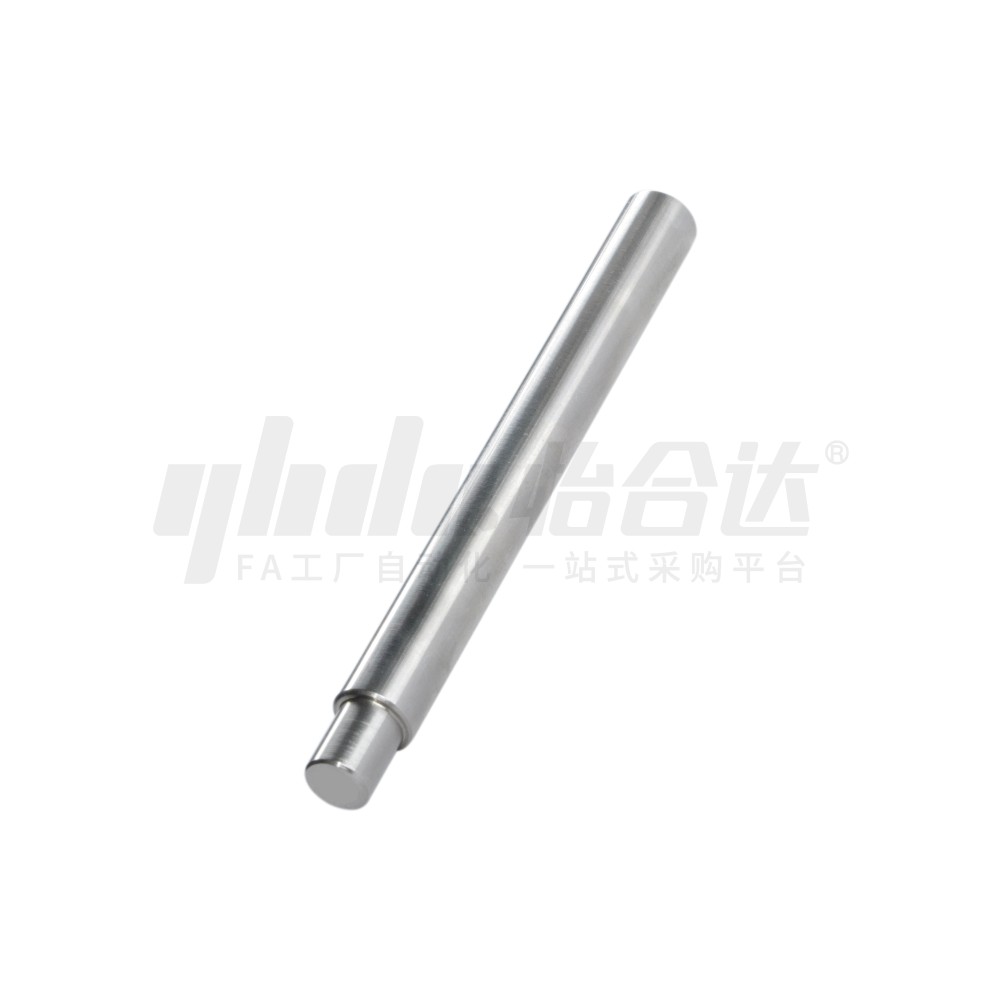

        医疗 导向轴 一端台阶一端内螺纹型 D公差g6

        品牌名称：

        怡合达

        条件筛选：

        类型 一端台阶型
        精度等级 普通级
        轴公差 g6
        轴端形状 一端台阶另一端内螺纹型
        轴身加工 轴身不加工
        种类筛选 实心导向轴

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            轴径D(mm)

            长度L(mm)

            20~1500
            /1

            台阶长度E(mm)

            2~188
            /1

            台阶直径P(mm)

            6~47
            /1

            内螺纹N(mm)

            规格参数

            3D预览

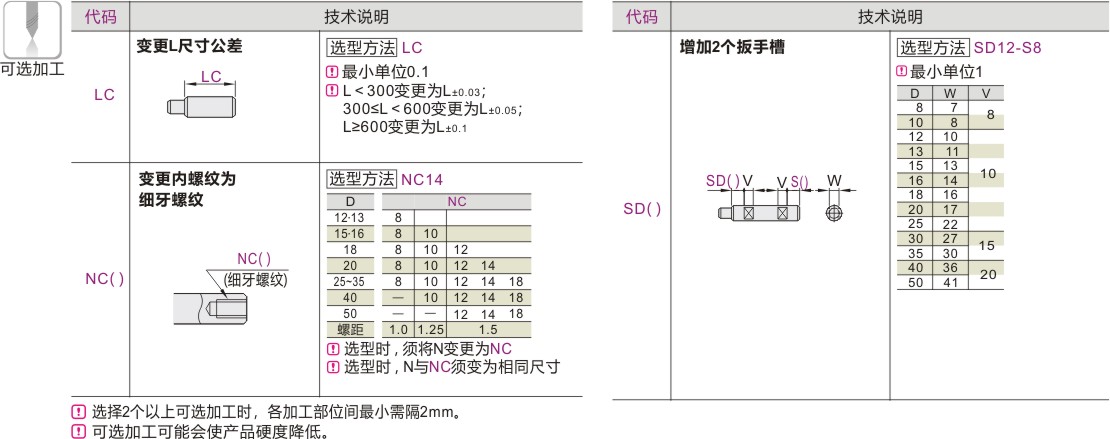

            可选加工

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 D公差
            		 材质
            		 硬度
            		 表面处理
            国标 相当
            Y-FCR02 一端台阶
            一端内螺纹型            		 g6 GCr15 SUJ2   高频淬火
              有效硬化层深度见P131
              淬火硬度
              GCr15                                 HRC56~
              9Cr18Mo或同等硬度耐蚀钢 HRC52~            		 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            Y-FCR06 9Cr18Mo或同等硬
            度耐蚀钢            		 SUS440C或同等硬
            度耐蚀钢            		 —
            Y-FCR07 镀硬铬，镀层硬度HV750~，镀层厚度3µm~



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。



            参数图



            选型表

            型号
            		 最小单位1
            		 N
            选择
            		 R
            		 C
            代码 Dg6
            		 L E P
            Y-FCR02
            Y-FCR06
            Y-FCR07            		 8  -0.005
            -0.014             		 20~800 E=2~ P×4 6      3  4  5 0.3  0.5
            10  6~8      3  4  5  6
            12  -0.006
            -0.017            		 20~ 1000 6~10          4  5  6  8
            13  6~11          4  5  6  8
            15  6~13          4  5  6  8  10
            16  20~ 1200 6~14          4  5  6  8  10
            18  8~16          4  5  6  8  10  12
            20  -0.007
            -0.020            		 8~17          4  5  6  8  10  12 1.0
            25  8~22           4  5  6  8  10  12  16
            30  20~ 1500 9~27                  6  8  10  12  16  20
            35  -0.009
            -0.025            		 9~32                      8  10  12  16  20  24 0.5
            40  11~37                          10  12  16  20  24  30
            50  11~47                          10  12  16  20  24  30
