图片仅供参考，请以已选的规格为准
管型导向轴 一端外螺纹一端内螺纹型 两端外螺纹型 一端台阶型 一端台阶一端内螺纹型 D公差g6
条件筛选：
材质 SUJ2
表面处理 镀硬铬
轴身加工 轴身不加工
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 15 项未选择
代码
参数选型
轴端形状
形状筛选
管型（直杆型）
管型.一端台阶
轴端加工（右）
无加工
内螺纹
外螺纹
轴端加工（左）
无加工
外螺纹
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
2~150
/1
螺纹长度A(mm)
0~145
/1
台阶长度F(mm)
2~150
/1
台阶直径P(mm)
内螺纹M(mm)
螺纹长度B(mm)
0~145
/1
内螺纹N(mm)
台阶直径Q(mm)
技术图档
3D预览

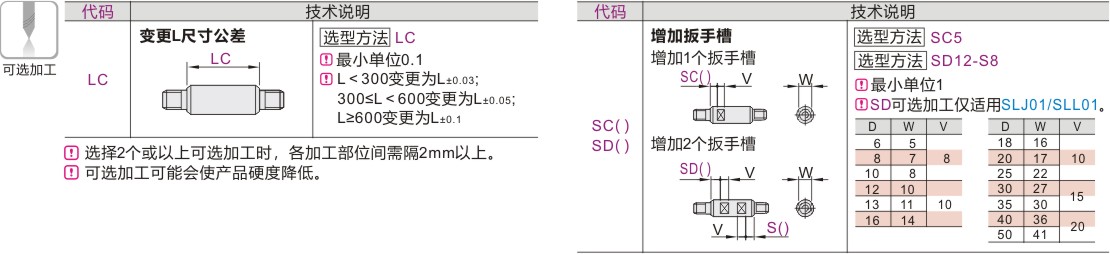

可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | |||||
| SLJ01 | 一端外螺纹一端内螺纹型 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度详情请在怡合达网站搜索查看 淬火硬度 GCr15 HRC56~ |
镀硬铬，镀层硬度HV750~ 镀层厚度3μm~ |
| SLL01 | 两端外螺纹型 | |||||
| SLM01 | 一端台阶型 | |||||
| SLN01 | 一端台阶一端内螺纹型 | |||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。 管孔内部、内螺纹部未经过镀铬处理，可能会生锈。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。 注意：A=0时或A·B=0时，无外螺纹。

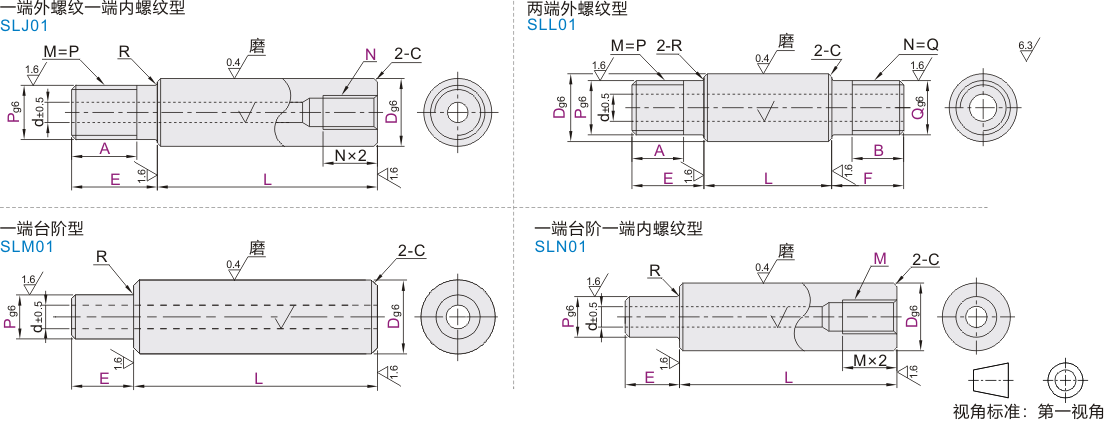

参数图
一端外螺纹一端内螺纹型
| 型号 |
最小单位1 |
P 选择 |
N 选择 |
d |
R |
C |
||||
| 代码 | Dg6 | L | E | A | ||||||
| SLJ01 | 6 | -0.004 -0.012 |
20~600 | E=2~P×5 | 根据使用 要求指定 A尺寸 A=0时，无外螺纹 |
6 | 3 | 2 | 0.3 | 0.5 以下 |
| 8 | -0.005 -0.014 |
20~800 | 8 | 4 5 | 3 | |||||
| 10 | 8 10 | 5 6 | 4 | |||||||
| 12 | -0.006 -0.017 |
20~1000 | 10 12 | 8 T1(RC1/8) | 6 | |||||
| 13 | 12 | 10 T1(RC1/8) | 7 | |||||||
| 16 | 20~1200 | 16 | 12 T2(RC1/4) | 8 | ||||||
| 20 | -0.007 -0.020 |
20 | 16 T3(RC3/8) | 14 | 1 .0 以下 |
|||||
| 25 | 24 | 20 | 15 | |||||||
| 30 | 20~1500 | 24 30 | 17 | |||||||
| 35 | -0.009 -0.025 |
30 | 24 | 19 | 0.5 | |||||
| 40 | 24 30 | 20 | ||||||||
两端外螺纹型
| 型号 |
最小单位1 |
P·Q 选择 |
d |
R |
C |
||||
| 代码 | Dg6 | L | E·F | A·B | |||||
| SLL01 | 6 | -0.004 -0.012 |
20~600 | E=2~P×5 F=2~Q×5 |
根据使用 要求指定 A·B尺寸 A·B=0时无外螺纹 |
6 | 2 | 0.3 | 0.5 以下 |
| 8 | -0.005 -0.014 |
20~800 | 8 | 3 | |||||
| 10 | 8 10 | 4 | |||||||
| 12 | -0.006 -0.017 |
20~1000 | 10 12 | 6 | |||||
| 13 | 12 | 7 | |||||||
| 16 | 20~1200 | 16 | 8 | ||||||
| 20 | -0.007 -0.020 |
20 | 14 | 1.0 以下 |
|||||
| 25 | 24 | 15 | |||||||
| 30 | 20~1500 | 24 30 | 17 | ||||||
| 35 | -0.009 -0.025 |
30 | 19 | 0.5 | |||||
| 40 | 20 | ||||||||
一端台阶型
| 型号 |
最小单位1 |
d |
R | C |
||||
| 代码 | Dg6 | L | E | P | ||||
| SLM01 | 6 | -0.004 -0.012 |
20~600 | E=2~P×3 | 5≤P<D | 2 | 0.3 |
0.5以下 |
| 8 | -0.005 -0.014 |
20~800 | 6≤P<D | 3 | ||||
| 10 | 7≤P<D | 4 | ||||||
| 12 | -0.006 -0.017 |
20~1000 | 10≤P<D | 6 | ||||
| 13 | 7 | |||||||
| 16 | 20~ 1200 | 13≤P<D | 8 | 0.5 | ||||
| 20 | -0.007 -0.020 |
16≤P<D | 14 | 1 .0以下 | ||||
| 25 | 20≤P<D | 15 | ||||||
| 30 | 20~ 1500 | 22≤P<D | 17 | |||||
| 35 | -0.009 -0.025 |
24≤P<D | 19 | 0.3 | ||||
| 40 | 25≤P<D | 20 | ||||||
| 50 | 32≤P<D | 26 | ||||||
一端台阶一端内螺纹型
| 型号 |
最小单位1 |
M 选择 |
d |
R |
C |
||||
| 代码 | Dg6 | L | E | P | |||||
| SLN01 | 6 | -0.004 -0.012 |
20~600 | E=2~P×3 | 5≤P<D | 3 | 2 | 0.3 | 0.5 以下 |
| 8 | -0.005 -0.014 |
20~800 | 6≤P<D | 4 5 | 3 | ||||
| 10 | 7≤P<D | 5 6 | 4 | ||||||
| 12 | -0.006 -0.017 |
20~1000 | 10 P<D | 8 T1(RC1/8) | 6 | ||||
| 13 | 10 T1(RC1/8) | 7 | |||||||
| 16 | 20~1200 | 13≤P<D | 12 T2(RC1/4) | 8 | 0.5 | ||||
| 20 | -0.007 -0.020 |
16≤P<D | 16 T3(RC3/8) | 14 | 1.0 以下 |
||||
| 25 | 20≤P<D | 20 | 15 | ||||||
| 30 | 20~1500 | 22≤P<D | 17 | ||||||
| 35 | -0.009 -0.025 |
24≤P<D | 24 | 19 | 0.3 | ||||
| 40 | 25≤P<D | 24 30 | 20 | ||||||
| 50 | 32≤P<D | 30 | 26 | ||||||
-
