查看大图
图片仅供参考，请以已选的规格为准
经济型管型导向轴 直杆型 一端内螺纹型 一端内螺纹带扳手槽型 D公差g6
品牌名称：
怡合达
条件筛选：
种类筛选 经济型管型导向轴
材质 S45C
表面处理 镀硬铬
轴公差 g6
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
轴端形状
轴身加工
产品选型
轴径D(mm)
长度L(mm)
25~1500
/1
内螺纹M(mm)
扳手槽距离端面距离S(mm)
0~1485
/1
技术图档
3D预览

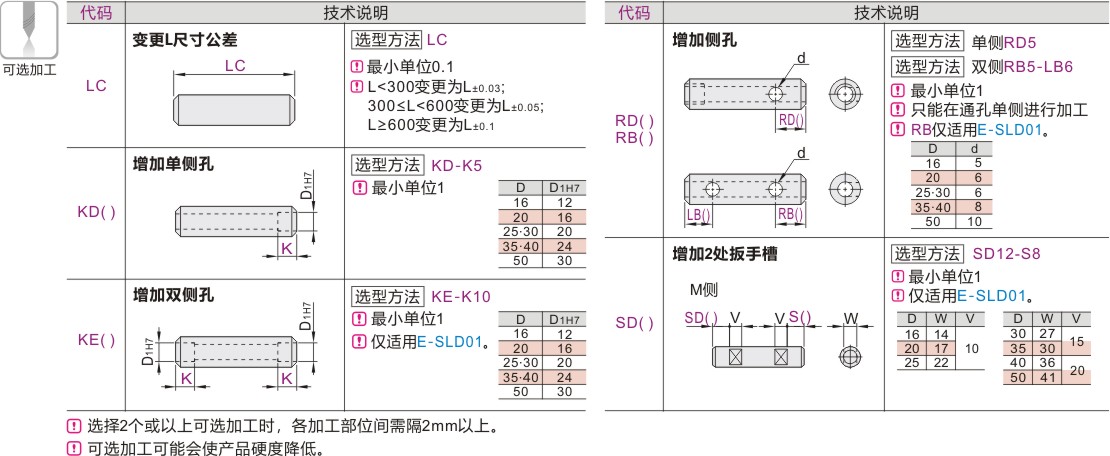

可选加工
材质图
参数图
材质图
| 代码 |
类型 |
D公差 | 材质 |
硬度 |
表面处理 |
|
| 国标 | 相当 | |||||
| E-SLD01 | 标准型 | g6 |
45 |
S45C |
高频淬火 有效硬化层深度见P16 淬火硬度HRC58~ |
镀硬铬， 镀层硬度HV850~， 镀层厚度3~5µm |
| E-SLD11 | 一端内螺纹型 | |||||
| E-SLD21 | 一端内螺纹带扳手槽型 | |||||
！圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
！管孔内部、内螺纹部、侧孔未经过镀铬处理，可能会生锈。 ！ 扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。
！扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

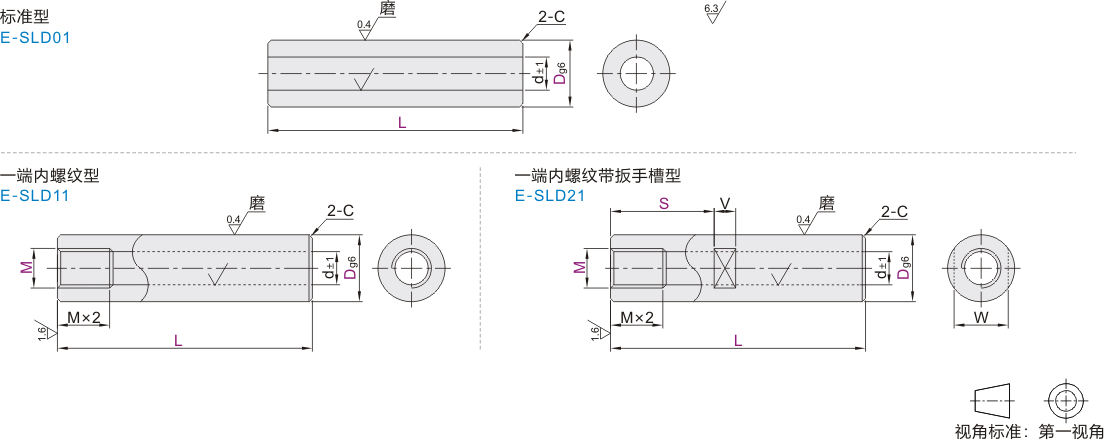

参数图
标准型
| 型号 |
L 最小单位1 |
d |
C |
||
| 代码 | Dg6 | ||||
| E-SLD01 | 16 | -0.006 -0.017 |
25~1200 | 8 | 0.5 |
| 20 | -0.007 -0.020 |
12 | 1.0 | ||
| 25 | 30~1200 | 14 | |||
| 30 | 30~1500 | 17 | |||
| 35 | -0.009 -0.025 |
18 | |||
| 40 | 45~1500 | 20 | |||
| 50 | 55~1500 | 26 | |||
一端内螺纹型
| 型号 |
L 最小单位1 |
M 选择 |
d |
C |
||
| 代码 | Dg6 | |||||
| E-SLD11 | 16 | -0.006 -0.017 |
25~1200 | 12 T2( RC1/4) | 8 | 0.5 |
| 20 | -0.007 -0.020 |
16 T3( RC3/8) | 12 | 1.0 | ||
| 25 | 30~1200 | 20 | 14 | |||
| 30 | 30~1500 | 17 | ||||
| 35 | -0.009 -0.025 |
24 | 18 | |||
| 40 | 45~1500 | 24 30 | 20 | |||
| 50 | 55~1500 | 30 | 26 | |||
一端内螺纹带扳手槽型
| 型号 |
L 最小单位1 |
M 选择 |
扳手槽尺寸 |
d |
C |
||||
| 代码 | Dg6 | S | W | V | |||||
| E-SLD21 | 16 | -0.006 -0.017 |
25~1200 | 12 T2( RC1/4) | ！根据使用要求 指定S尺寸 ！最小单位1 ！扳手槽尺寸参阅 导向轴产品简介 |
14 | 10 | 8 | 0.5 |
| 20 | -0.007 -0.020 |
16 T3( RC3/8) | 17 | 12 | 1.0 | ||||
| 25 | 30~1200 | 20 | 22 | 14 | |||||
| 30 | 30~1500 | 27 | 15 | 17 | |||||
| 35 | -0.009 -0.025 |
24 | 30 | 18 | |||||
| 40 | 45~1500 | 24 30 | 36 | 20 | 20 | ||||
| 50 | 55~1500 | 30 | 41 | 26 | |||||
-
