        经济型管型导向轴 两端内螺纹型 带扳手槽型 D公差g6

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 经济型管型导向轴
        材质 S45C
        表面处理 镀硬铬
        轴公差 g6
        轴端形状 两端内螺纹型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            轴身加工

            产品选型

            轴径D(mm)

            长度L(mm)

            45~1500
            /1

            内螺纹M(mm)

            内螺纹N(mm)

            扳手槽距离端面距离S(mm)

            0~1485
            /1

            规格参数

            3D预览

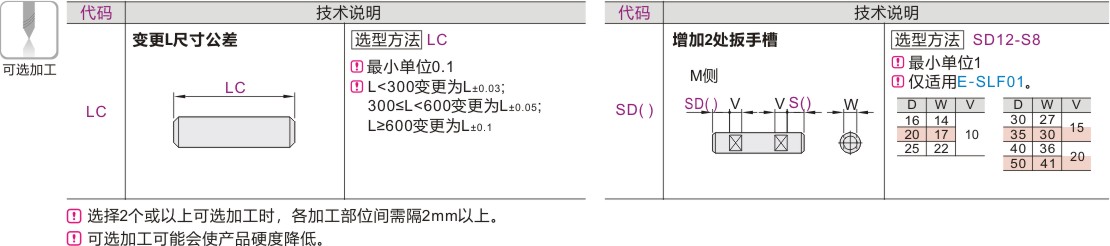

            可选加工

            材质图

            参数图

            材质图
            代码
            		 类型
            		 D公差 材质
            		 硬度
            		 表面处理
            国标 相当
            E-SLF01 两端内螺纹型 g6
            		 45
            		 S45C
            		   高频淬火
              有效硬化层深度见P16
              淬火硬度HRC58~
            		   镀硬铬，
              镀层硬度HV850~，
              镀层厚度3~5µm
            E-SLF11 两端内螺纹带扳手槽型



            圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
            管孔内部、内螺纹部、侧孔未经过镀铬处理，可能会生锈。    扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。
            扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

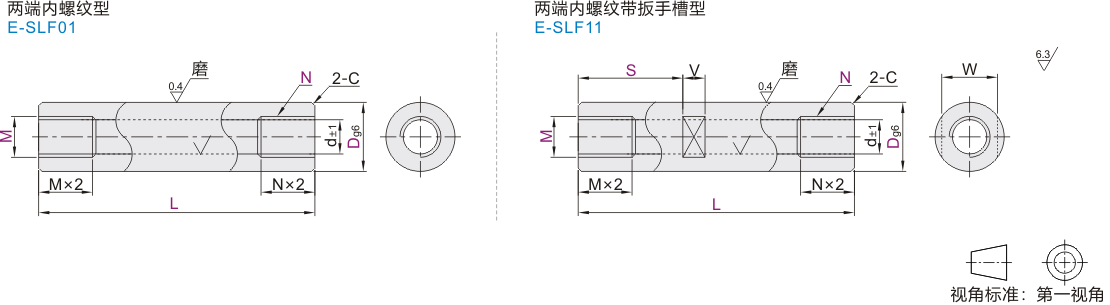

            参数图



            两端内螺纹型

            型号
            		 L
            最小单位1
            		 M·N
            选择
            		 d
            		 C
            代码 Dg6
            E-SLF01 16  -0.006
            -0.017            		 45~1200    12  T2( RC1/4) 8  0.5
            20  -0.007
            -0.020            		 60~1200    16  T3( RC3/8) 12  1.0
            25  75~1200                 20 14
            30  75~1500 17
            35  -0.009
            -0.025            		 90~1500                         24  18
            40                          24   30 20
            50  115~1500                                 30  26



            两端内螺纹带扳手槽型

            型号
            		 L
            最小单位1
            		 M·N
            选择
            		 扳手槽尺寸
            		 d
            		 C
            代码 Dg6 S W V
            E-SLF11 16  -0.006
            -0.017            		 45~1200    12  T2( RC1/4) 根据使用要求
            指定S尺寸
            最小单位1
             扳手槽尺寸参阅
            导向轴产品简介            		 14  10 8  0.5
            20  -0.007
            -0.020            		 60~1200    16  T3( RC3/8) 17  12  1.0
            25  75~1200            20  22  14
            30  75~1500 27  15  17
            35  -0.009
            -0.025            		 90~1500                    24  30  18
            40                     24   30 36  20  20
            50  115~1500                            30  41  26
