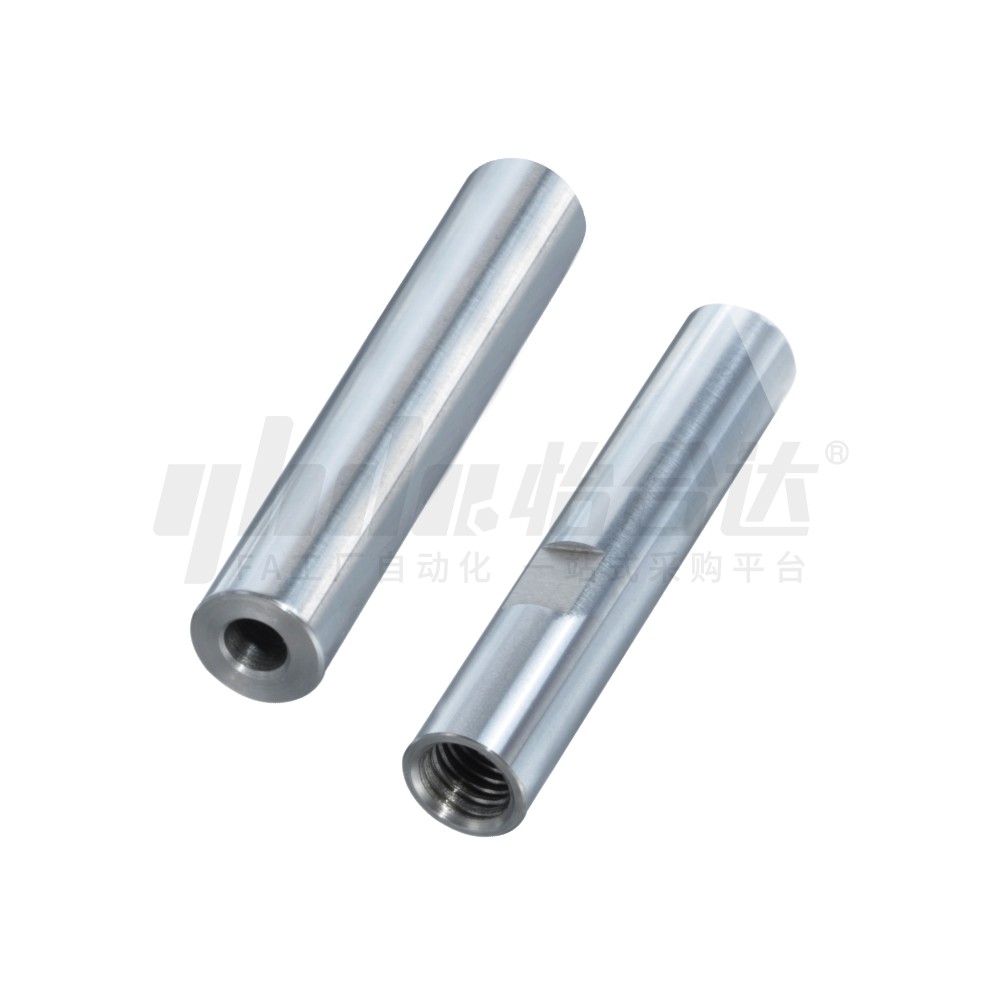

医疗 管型导向轴 直杆型 一端内螺纹型 一端内螺纹带扳手槽型 D公差g6
品牌名称：
怡合达
条件筛选：
类型 无台阶
材质 SUJ2
表面处理 镀硬铬
精度等级 普通级
轴公差 g6
种类筛选 管型导向轴
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
轴端形状
轴身加工
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
内螺纹M(mm)
扳手槽距离端面距离S(mm)
0~1484
/1
技术图档
3D预览

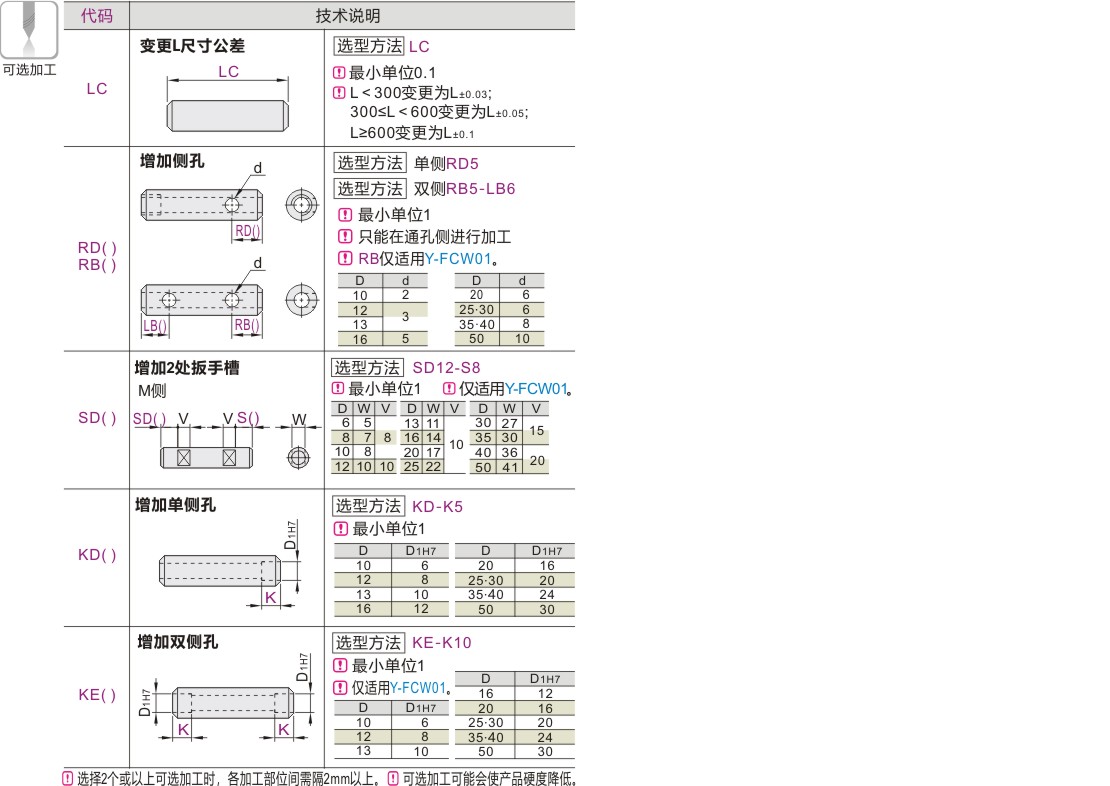

可选加工
产品简介
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | |||||
| Y-FCW01 | 标准型 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度详情请在怡合达网站搜索查看 淬火硬度 GCr15 HRC56~ |
镀硬铬，镀层硬度HV750~ 镀层厚度3µm~ |
| Y-FCW11 | 一端内螺纹型 | |||||
| Y-FCW21 | 一端内螺纹带扳手槽型 | |||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。 管孔内部、内螺纹部、侧孔未经过镀铬处理，可能会生锈。 扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。 扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。
参数图
标准型
| 型号 |
L 最小单位1 |
d |
C | ||
| 代码 | Dg6 |
||||
| Y-FCW01 | 6 | -0.004 -0.012 |
20~600 | 2 | 0.5 |
| 8 | -0.005 -0.014 |
20~800 | 3 | ||
| 10 | 4 | ||||
| 12 | -0.006 -0.017 |
20~1000 | 6 | ||
| 13 | 25~1000 | 7 | |||
| 16 | 25~1200 | 8 | |||
| 20 | -0.007 -0.020 |
14 | 1.0 | ||
| 25 | 30~1200 | 15 | |||
| 30 | 30~1500 | 17 | |||
| 35 | -0.009 -0.025 |
19 | |||
| 40 | 45~1500 | 20 | |||
| 50 | 55~1500 | 26 | |||
一端内螺纹型
| 型号 |
L 最小单位1 |
M 选择 |
d |
C |
||
| 代码 | Dg6 |
|||||
| Y-FCW11 | 6 | -0.004 -0.012 |
20~600 | 3 | 2 | 0.5 |
| 8 | -0.005 -0.014 |
20~800 | 4 5 | 3 | ||
| 10 | 5 6 | 4 | ||||
| 12 | -0.006 -0.017 |
20~1000 | 8 T1(RC1/8) | 6 | ||
| 13 | 25~1000 | 10 T1(RC1/8) | 7 | |||
| 16 | 25~1200 | 12 T2(RC1/4) | 8 | |||
| 20 | -0.007 -0.020 |
16 T3(RC3/8) | 14 | 1.0 | ||
| 25 | 30~1200 | 20 | 15 | |||
| 30 | 30~1500 | 17 | ||||
| 35 | -0.009 -0.025 |
24 | 19 | |||
| 40 | 45~1500 | 24 30 | 20 | |||
| 50 | 55~1500 | 30 | 26 | |||
一端内螺纹带扳手槽型
| 型号 | L 最小单位1 |
M 选择 |
扳手槽尺寸 | d | C | ||||
| 代码 | Dg6 | S | W | V | |||||
| Y-FCW21 | 6 | -0.004 -0.012 |
20~600 | 3 | 根据使用 要求指定 S尺寸 最小单位1 扳手槽尺寸 参阅导向轴 产品简介 |
5 | 8 | 2 | 0.5 |
| 8 | -0.005 -0.014 |
20~800 | 4 5 | 7 | 3 | ||||
| 10 | 5 6 | 8 | 4 | ||||||
| 12 | -0.006 -0.017 |
20~1000 | 8 T1(RC1/8) | 10 | 10 | 6 | |||
| 13 | 25~1000 | 10 T1(RC1/8) | 11 | 7 | |||||
| 16 | 25~1200 | 12 T2(RC1/4) | 14 | 8 | |||||
| 20 | -0.007 -0.020 |
16 T3(RC3/8) | 17 | 14 | 1.0 | ||||
| 25 | 30~1200 | 20 | 22 | 15 | |||||
| 30 | 30~1500 | 27 | 15 | 17 | |||||
| 35 | -0.009 -0.025 |
24 | 30 | 19 | |||||
| 40 | 45~1500 | 24 30 | 36 | 20 | 20 | ||||
| 50 | 55~1500 | 30 | 41 | 26 | |||||
-
