图片仅供参考，请以已选的规格为准
医疗 管型导向轴 两端内螺纹型 带扳手槽型 D公差g6
品牌名称：
怡合达
条件筛选：
种类筛选 管型导向轴
类型 无台阶
材质 SUJ2
表面处理 镀硬铬
精度等级 普通级
轴公差 g6
轴端形状 两端内螺纹型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 7 项未选择
重置
代码
- Y-FCW31
- Y-FCW41
无数据
参数选型
轴身加工
- 轴身不加工
- 带扳手槽型
无数据
产品选型
代码
- Y-FCW31
- Y-FCW41
无数据
轴径Dmm
- 6
- 8
- 10
- 12
- 13
- 16
- 20
- 25
- 30
- 35
- 40
- 50
无数据
长度Lmm
20~1500
/1
内螺纹Mmm
- 3
- 4
- 5
- 6
- 8
- T1
- 10
- 12
- T2
- 16
- T3
- 20
- 24
- 30
无数据
内螺纹Nmm
- 3
- 4
- 5
- 6
- 8
- T1
- 10
- 12
- T2
- 16
- T3
- 20
- 24
- 30
无数据
扳手槽距离端面距离Smm
0~1484
/1
价格生成中...
技术图档
全部型号
3D预览
技术图档（二）
可选加工
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 硬度 | 表面处理 | |
| 国标 | 相当 | |||||
| Y-FCW31 | 两端内螺纹型 | g6 | GCr15 | SUJ2 | 高频淬火 有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ |
镀硬铬，镀层硬度HV850~ 镀层厚度3 ~5µm |
| Y-FCW41 | 两端内螺纹带扳手槽型 | |||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。管孔内部、内螺纹部未经过镀铬处理，可能会生锈。扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

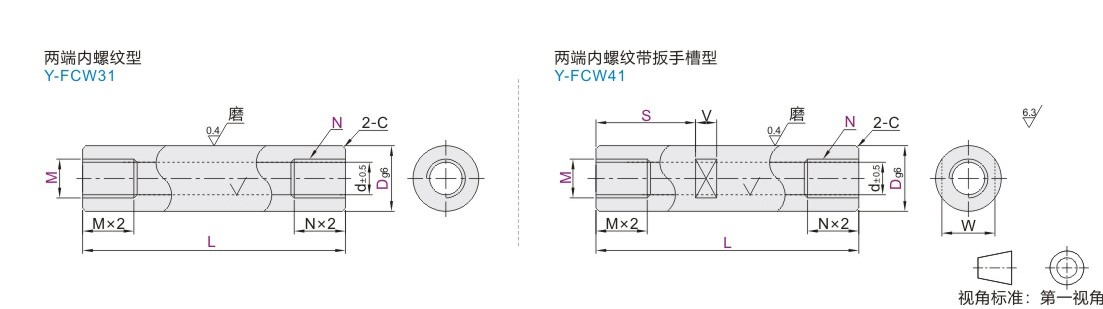

参数图
两端内螺纹型
| 型号 | L 最小单位1 |
M.N 选择 |
d | C | ||
| 代码 | Dg6 | |||||
| Y-FCW31 | 6 | -0.004 -0.012 |
20~600 | 3 | 2 | 0.5 |
| 8 | -0.005 -0.014 |
20~800 | 4 5 | 3 | ||
| 10 | 5 6 | 4 | ||||
| 12 | -0.006 -0.017 |
30~ 1000 | 8 T1( RC1/8) | 6 | ||
| 13 | 40~ 1000 | 10 T1( RC1/8) | 7 | |||
| 16 | 45~ 1200 | 12 T2( RC1/4) | 8 | |||
| 20 | -0.007 -0.020 |
60~ 1200 | 16 T3( RC3/8) | 14 | 1.0 | |
| 25 | 75~ 1200 | 20 | 15 | |||
| 30 | 75~ 1500 | 17 | ||||
| 35 | -0.009 -0.025 |
90~ 1 500 | 24 | 19 | ||
| 40 | 24 30 | 20 | ||||
| 50 | 115~ 1500 | 30 | 26 | |||
两端内螺纹型带扳手槽型
| 型号 |
L 最小单位1 |
M.N 选择 |
扳手槽尺寸 |
d |
C |
||||
| 代码 | Dg6 |
S | W | V | |||||
| Y-FCW41 | 6 | -0.004 -0.012 |
20~600 | 3 | 根据使用 要求指定 S尺寸 最小单位1扳手槽尺寸参阅导向轴 产品简介 |
5 | 8 | 2 | 0.5 |
| 8 | -0.005 -0.014 |
20~800 | 4 5 | 7 | 3 | ||||
| 10 | 5 6 | 8 | 4 | ||||||
| 12 | -0.006 -0.017 |
30~ 1000 | 8 T1( RC1/8) | 10 | 10 | 6 | |||
| 13 | 40~ 1000 | 10 T1( RC1/8) | 11 | 7 | |||||
| 16 | 45~ 1200 | 12 T2( RC1/4) | 14 | 8 | |||||
| 20 | -0.007 -0.020 |
60~ 1200 | 16 T3( RC3/8) | 17 | 14 | 1.0 | |||
| 25 | 75~ 1200 | 20 | 22 | 15 | |||||
| 30 | 75~ 1500 | 27 | 15 | 17 | |||||
| 35 | -0.009 -0.025 |
90~ 1500 | 24 | 30 | 19 | ||||
| 40 | 24 30 | 6 | 20 | 20 | |||||
| 50 | 115~ 1500 | 30 | 41 | 26 | |||||
可选加工
可选加工
产品简介
产品简介
