        开口法兰型导向轴支座 大轴径型 安装孔通孔 方法兰型 机加型 开口式夹紧固定型

        条件筛选：

        类型 大轴径型
        材质 S45C
        表面处理 镀铬
        制作工艺 机加型
        导向轴固定方式 开口式夹紧固定
        支座固定孔形 通孔形
        种类筛选 方法兰型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            GBL53 大轴径型 安装孔通孔 方法兰型 45  S45C 镀铬



            开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，
                公差有可能增至H8左右，不影响客户使用。
            开口型导向轴支座由开槽大小决定是否过切（过切指锯片切到开槽处对边），图档仅供参考。
            产品切槽后会产生毛刺，为消除毛刺影响，部分产品内径会增加切槽沟。

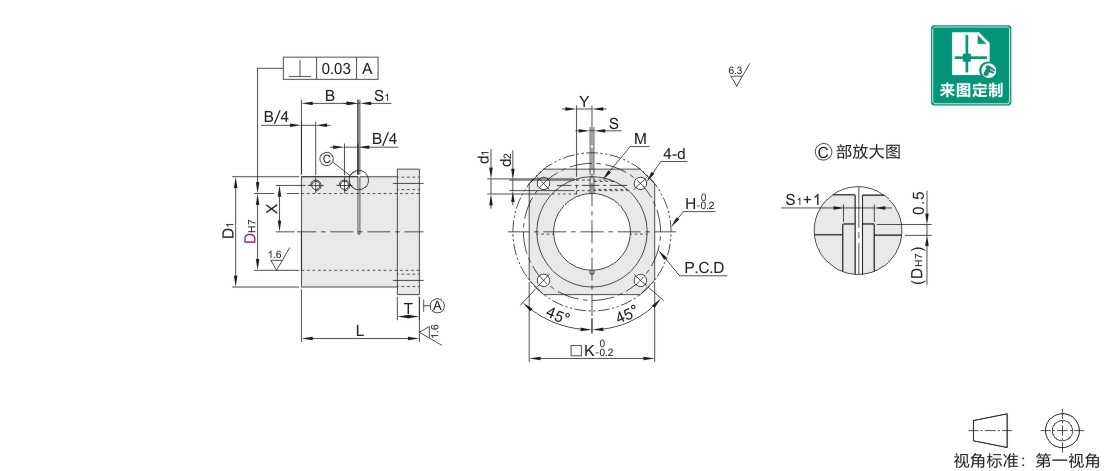

            参数图



            选型表

            型号 L D1 H T B P.C.D K d S S1 X Y d1 d2 M 附件螺钉
            代码 DH7
            GBL53 60 +0.030
            0            		 105 95 130 15 55 118 107 9.6 1.2~2.3 1.2~2.3 37 18 18 11 M10 M10×40
            80 123 115 165 23 59 143 131 13 48.5 16 M10×35
            100 +0.035
            0            		 188 164 244 26 120 200 180 17 1.2~3.5 1.2~3.5 64 32 27 17 M16 M16×70
