        法兰型导向轴支座 双孔端面固定型·安装孔通孔

        条件筛选：

        类型 双孔端面固定型
        制作工艺 机加型
        导向轴固定方式 螺钉固定
        支座固定孔形 通孔形

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            GAR31 双孔端面
            固定型            		 安装孔通孔 圆法兰型 45  S45C 发黑
            GAR32 喷细砂无电解镀镍
            GAR36 0Cr18Ni9 SUS304 —
            GAR41 方法兰型 45  S45C 发黑
            GAR42 喷细砂无电解镀镍
            GAR46 0Cr18Ni9 SUS304 —
            GAR51 对边法兰型 45  S45C 发黑
            GAR52 喷细砂无电解镀镍
            GAR56 0Cr18Ni9 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

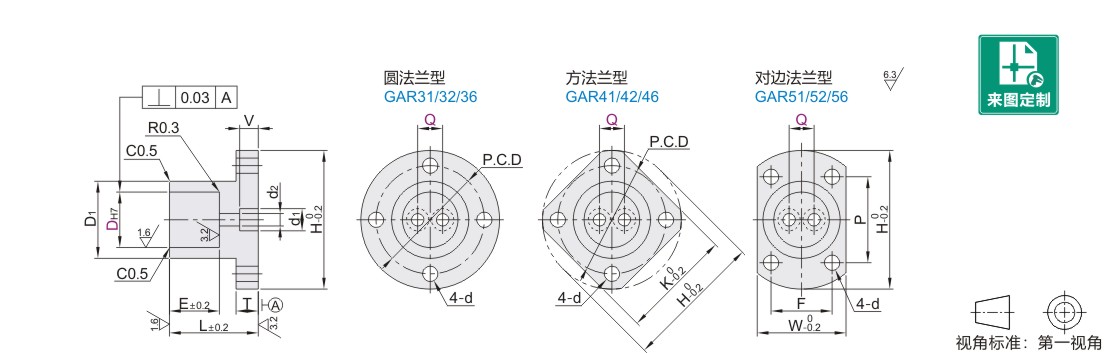

            参数图



            选型表

            型号 Q L D1 H T V E P.C.D K W P F d d1 d2 安装螺钉
            代码 DH7
                 圆法兰型  方法兰型  对边法兰型
                   GAR31    GAR41    GAR51
                   GAR32    GAR42    GAR52
                   GAR36    GAR46    GAR56            		 18 +0.021
            0            		 9 10 29 24 48 8 6 16 37 38 30 32 17 5.5 8 4.5 M4
            20 9 10 11 12 31 28 50 18 39 40 32 31 22
            25         11 12 13 14 15 16 36 33 55 23 44 45 37 36 24 10 5.5 M5
            30                   13 14 15 16 17 18 19 20 48 38 66 10 9 28 52 54 42 41 27 6.5 12 6.5 M6
            35 +0.025
            0            		                                        17 18 19 20 21 22 23 53 45 80 33 65 68 60 50 38 9 14 9 CM8
            40                                        17 18 19 20 21 22 23 24 25 26 27 28 58 54 88 38 72 74 62 62
