      产品选型

      D

      查看大图

      图片仅供参考，请以已选的规格为准

        法兰型导向轴支座 键槽定位孔型 安装孔通孔

        条件筛选：

        类型 键槽带定位孔型
        材质 S45C
        制作工艺 机加型
        导向轴固定方式 螺钉固定
        支座固定孔形 通孔形

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质 表面处理
            国标 相当
            GAU21 键槽型
            带定位孔型

            安装
            孔通孔

            		 圆法兰型 45 S45C 发黑
            GAU22 喷细砂无电解镀镍
            GAU31 对边法兰型 发黑
            GAU32 喷细砂无电解镀镍



            如对防锈有要求，请优先选用喷细砂无电解镀镍产品。

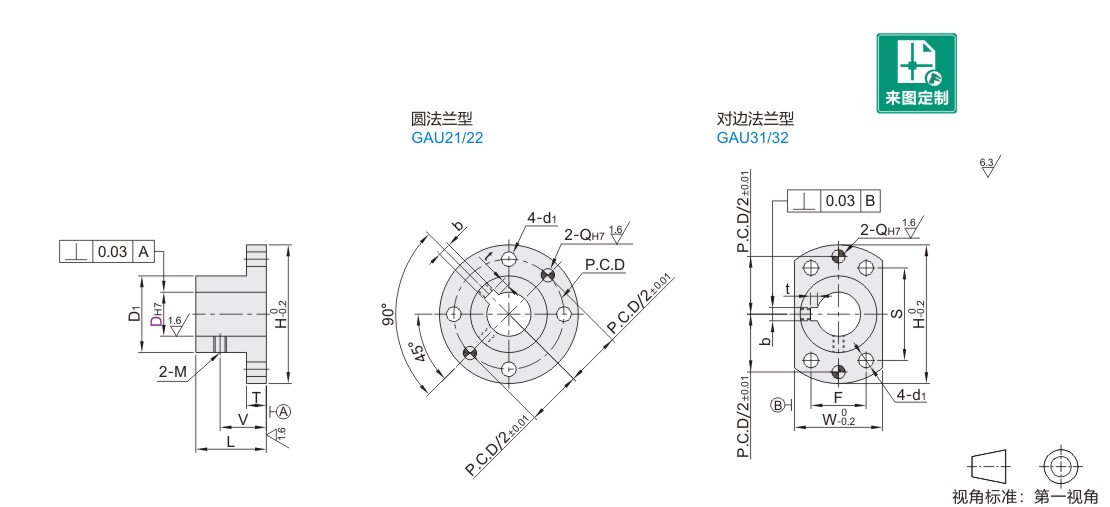

            参数图



            选型表

            型号 L D1 H T V M P.C.D Q W S F d1 b t
            代码 DH7
            圆法兰型   对边法兰型
            GAU21         GAU31
            GAU22         GAU32
            		 12 +0.018
            0            		 24 21.8 40 7 16 M4 32 4 +0.012
            0            		 25 28 16 4.5 4 +0.0150 1.8 +0.1
            0
            16 32 27.8 50 20 40 5 32 33 22 5.5 5 2.3
            20 +0.021
            0            		 34.8 63 9 21 M5 50 6 40 42 25 6.6 6 2.8 +0.2
            0
            25 38 39.8 68 24 55 45 45 30 8 +0.0180 3.3
            30 44.8 73 12 25 M6 60 50 48 35
