产品选型
D
图片仅供参考，请以已选的规格为准

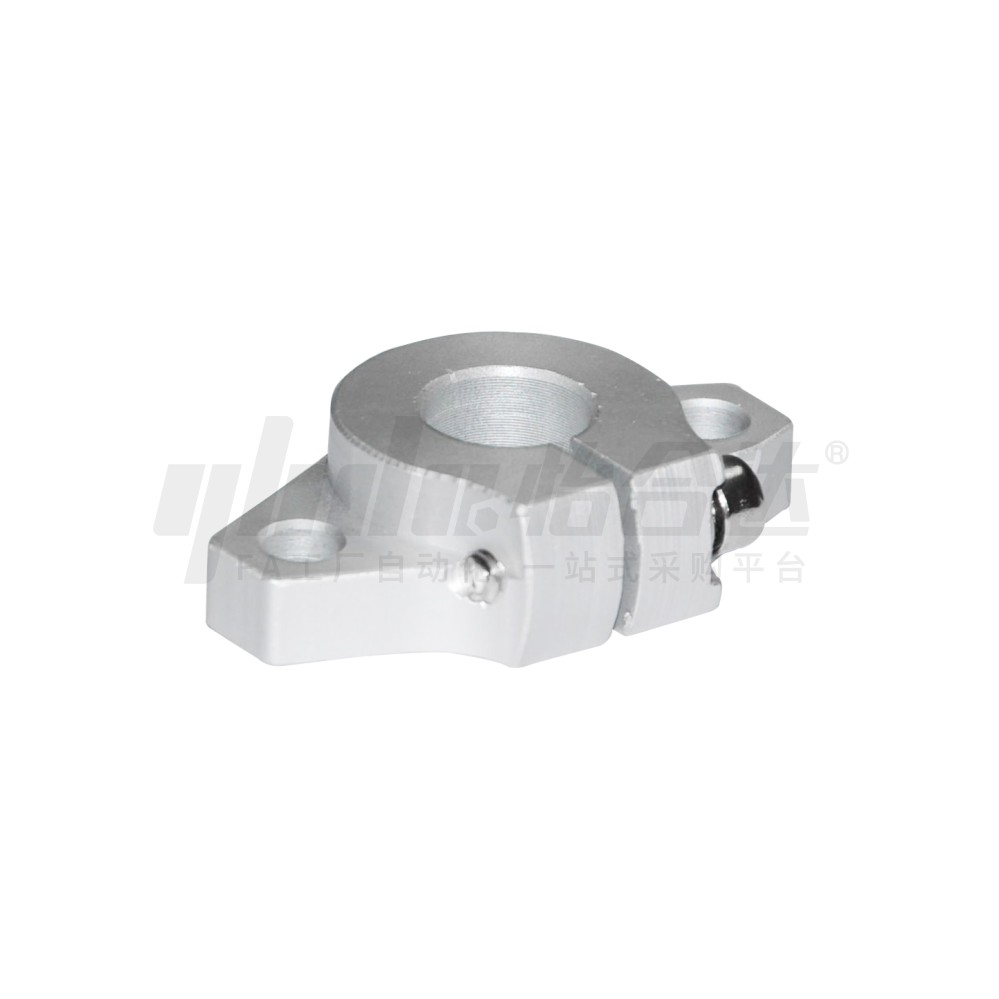

经济型铸造型导向轴支座 标准型 长导向型 法兰型
条件筛选：
性价比 经济型
类型 长导向型
材质 铝合金
表面处理 本色阳极氧化（哑光）
名称 导向轴支座
制作工艺 铸造型
导向轴固定方式 开口式夹紧固定
支座固定孔形 通孔形
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |
| GFC01 | 法兰型 | 标准型 | 铝合金 | 本色阳极氧化(哑光) | 内六角圆柱头螺钉(1个) |
| GFC11 | 长导向型 | 内六角圆柱头螺钉(2个) | |||
开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部
应力释放，公差有可能增至H8左右，不影响客户使用。

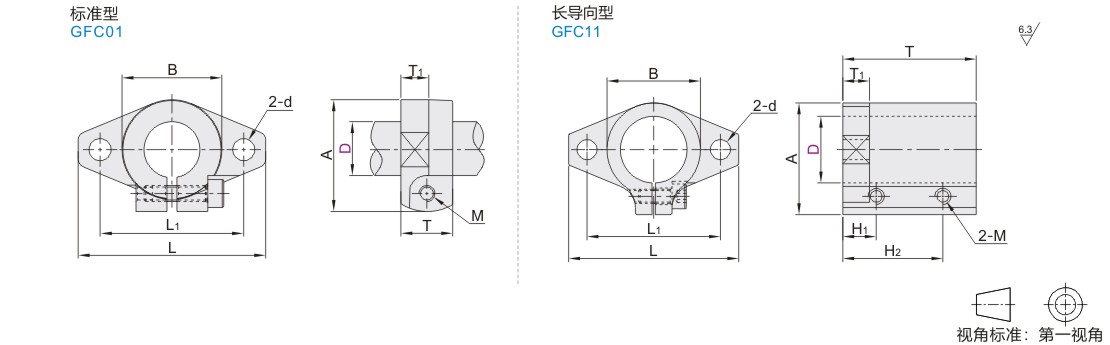

参数图
标准型
| 型号 | L | A | B | L1 | T | T1 | d | M | |
| 代码 | D | ||||||||
| GFC01 | 8 | 43 | 24 | 20 | 32 | 10 | 5 | 5.5 | M4 |
| 10 | |||||||||
| 12 | 47 | 28 | 25 | 36 | 13 | 7 | |||
| 13 | |||||||||
| 15 | 50 | 31 | 28 | 40 | 16 | 8 | |||
| 16 | |||||||||
| 20 | 60 | 37 | 34 | 48 | 20 | 7 | M5 | ||
| 25 | 70 | 42 | 40 | 56 | 25 | 10 | |||
| 30 | 80 | 50 | 46 | 64 | 30 | 12 | 9 | M6 | |
| 35 | 92 | 58 | 50 | 72 | 35 | 14 | 12 | M8 | |
| 40 | 102 | 67 | 56 | 80 | 40 | 16 | M10 | ||
| 50 | 122 | 83 | 70 | 96 | 50 | 19 | 14 | M12 | |
| 60 | 140 | 95 | 82 | 112 | 60 | 23 | |||
长导向型
| 型号 | L | A | B | L1 | T | T1 | d | H1 | H2 | M | |
| 代码 | D | ||||||||||
| GFC11 | 12 | 47 | 28 | 25 | 36 | 28 | 7 | 5.5 | 7 | 21 | M4 |
| 13 | |||||||||||
| 15 | 50 | 31 | 28 | 40 | 32 | 8 | 5.5 | 8 | 24 | ||
| 16 | |||||||||||
| 20 | 60 | 37 | 34 | 48 | 40 | 7 | 10 | 30 | M5 | ||
| 25 | 70 | 42 | 40 | 56 | 50 | 10 | 12.5 | 37.5 | |||
| 30 | 80 | 50 | 46 | 64 | 60 | 12 | 9 | 15 | 45 | M6 | |
| 35 | 92 | 58 | 50 | 72 | 70 | 14 | 12 | 17.5 | 52.5 | M8 | |
| 40 | 102 | 67 | 56 | 80 | 80 | 16 | 20 | 60 | M10 | ||
-
