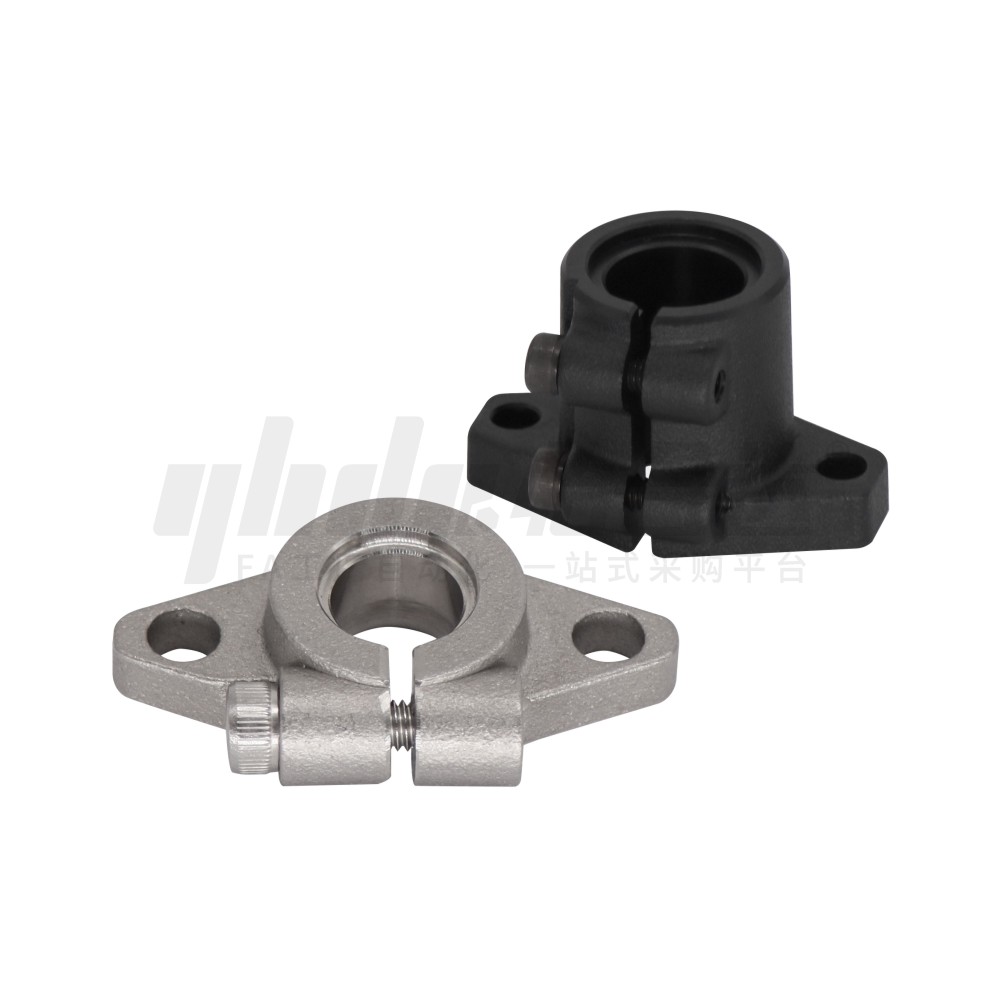

        经济型铸造型导向轴支座 标准型/长导向型 法兰型 材质：S45C

        条件筛选：

        性价比 经济型
        材质 S45C
        制作工艺 铸造型
        导向轴固定方式 开口式夹紧固定
        支座固定孔形 通孔形
        种类筛选 法兰型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            国标 相当
            GFD01 法兰型 标准型 45 S45C 发黑 内六角圆柱头螺钉
            GFD02 喷砂无电解镀镍 内六角圆柱头螺钉(不锈钢)
            GFD21 长导向型 发黑 内六角圆柱头螺钉
            GFD22 喷砂无电解镀镍 内六角圆柱头螺钉(不锈钢)



            开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
            如对防锈有要求，请优先选用喷砂无电解镀镍产品。

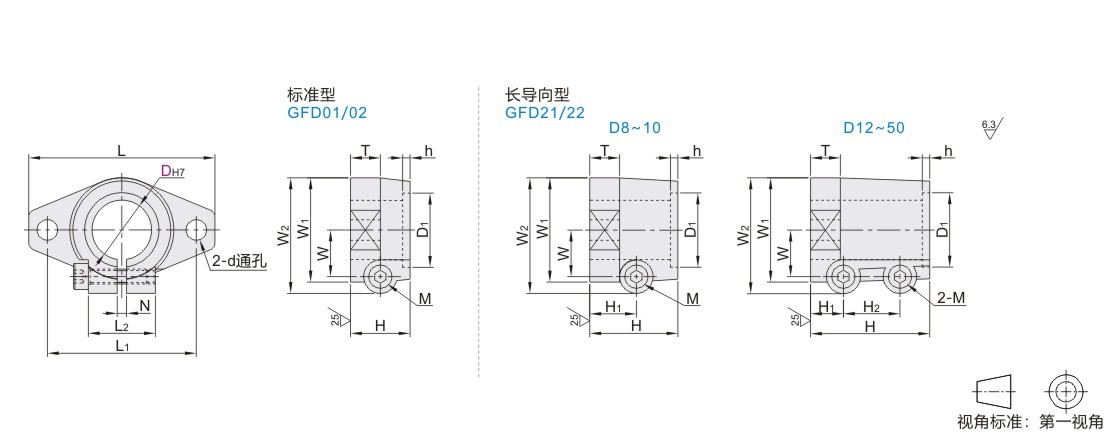

            参数图
            型号 L L1 L2 N T GFD01/02 GFD21/22 W1 D1 h d 重量(g)
            代码 D H W W2 M H H1 H2 W W2 M GFD01/02 GFD21/22

            标准型
            GFD01
            GFD02

            长导向型
            GFD21
            GFD22


            		 8 43 32 18 2 5 10 9.5 24 M4 20 10 — 10.5 25.5 M5 20 10 15 5.5 29 51
            10 12 47
            12 47 36 2.5 7 13 11 28 28 7 14 11 28 M4 25 14 52 91
            13 16 87
            15 50 40 8 16 12.5 31 32 8 16 12.5 31 28 20 2 64 114
            16 112
            20 60 48 22 20 15 37 M5 40 10 20 15 37 M5 34 24 7 110 191
            25 70 56 10 25 17 42 50 12.5 25 17 42 40 30 179 300
            30 80 64 12 30 21 50 M6 60 15 30 21 50 M6 46 35 9 278 450
            35 92 72 14 35 25.5 58 M8 70 17.5 35 25.5 58 M8 50 40 3 12 350 592
            40 102 80 16 40 30 67 M10 80 20 40 30 67 M10 56 45 500 831
            50 122 96 19 50 38 83 M12 90 22.5 45 38 83 M12 70 55 14 952 1446
