        铰链型导向轴支座 L形/底部安装型/侧面安装型/T形

        品牌名称：

        怡合达

        条件筛选：

        类型 铰链型
        制作工艺 机加型
        安装尺寸选择方式 H尺寸选择
        导向轴固定方式 铰链型夹紧固定
        支座固定孔形 通孔形
        轴固定种类 铰链型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            L形 底部安装型 侧面安装型 T形 主体 弹簧销 主体
            GCQ01 GCQ11 GCQ21 GCQ31 铰链型 通孔形 S45C 不锈钢 发黑 1个内六角圆柱头螺钉 1个
            尼龙垫圈
            GCQ02 GCQ12 GCQ22 GCQ32 喷细砂无电解镀镍 1个内六角圆柱头螺钉
            （不锈钢）
            GCQ06 GCQ16 GCQ26 GCQ36 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

            由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

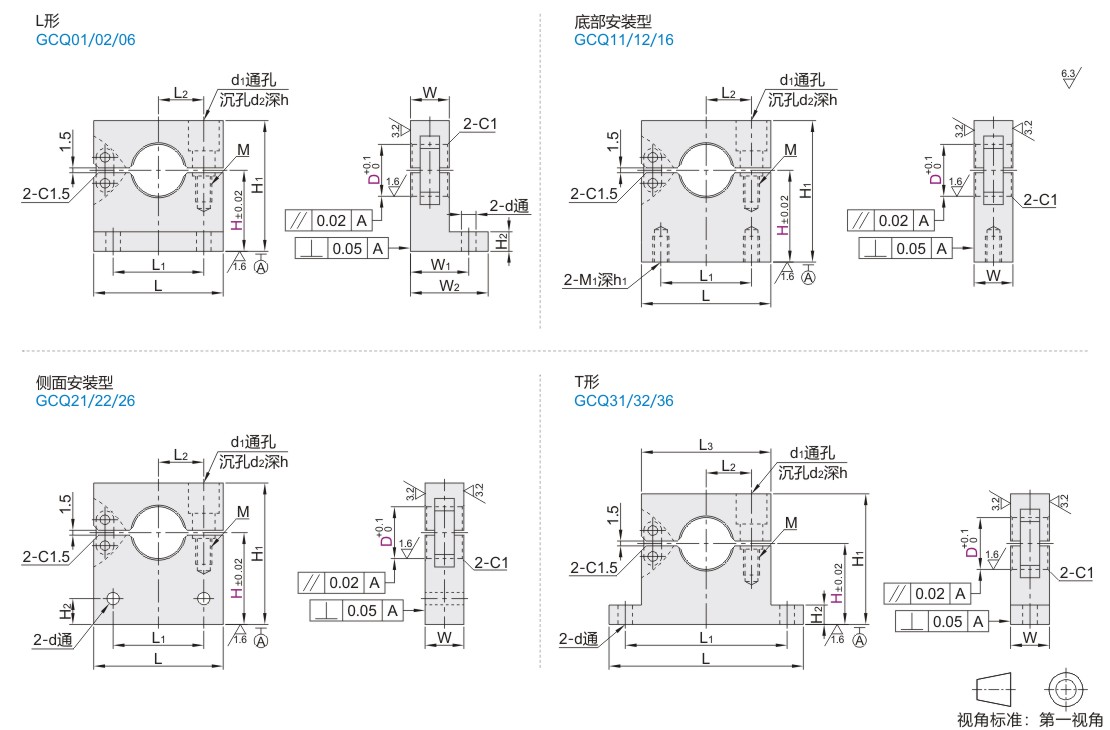

            参数图



            L形

            型号 H H1 H2 L L1 L2 W W1 W2 d d1 d2 h M
            代码 D
            GCQ01
            GCQ02
            GCQ06            		 10 20 H＋9 6 30 20 10 10 15 20 4.5 5 8 4 M4
            12 20 H＋10 5
            16    25 H＋12 40 28 14 12 18 24 7 9.5 6 M5
            20     25  30 H＋15 8 30 14.5 16 22.5 29 5.5 8
            25                40 H＋18 50 36 18 23 6.6 8 13 M6
            30                40 H＋21 10 65 48 24 19 28 37 9 11



            底部安装型/侧面安装型

            型号 H H1 H2 L L1 L2 W d d1 d2 h M M1 h1
            代码 D
            底部安装型
            GCQ11
            GCQ12
            GCQ16
            侧面安装型
            GCQ21
            GCQ22
            GCQ26            		 10 20 H＋9 5 30 20 10 10 4.5 5 8 4 M4 M4 6
            12 20 H＋10 5
            16    25 H＋12 40 24 14 12 7 9.5 6 M5
            20    25  30 H＋15 7 14.5 16 5.5 8 M6 9
            25                 40 H＋18 50 35 18 6.6 8 13 M6
            30                 40 H＋21 10 65 45 24 19 9 11 M8 12



            T形

            型号 H H1 H2 L L1 L2 L3 W d d1 d2 h M
            代码 D
            GCQ31
            GCQ32
            GCQ36            		 10 20 H＋9 6 50 40 10 30 10 4.5 5 8 4 M4
            12 20       30 H＋10 5
            16     25   30 H＋12 60 50 14 40 12 7 9.5 6 M5
            20     25   30 H＋15 8 65 52 14.5 16 5.5 8
            25             30    50 H＋18 75 62 18 50 6.6 8 13 M6
            30                30       60 H＋21 10 100 80 24 65 19 9 11
