        底座安装型导向轴支座 加厚分离型

        条件筛选：

        类型 加厚型
        材质 S45C
        表面处理 发黑
        制作工艺 机加型
        导向轴固定方式 分离式夹紧固定
        支座固定孔形 螺孔形
        种类筛选 底座安装型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            国标 相当
            GEJ61 加厚分离型 45  S45C 发黑 2个内六角圆柱头螺钉
            GEJ62 喷细砂无电解镀镍 2个内六角圆柱头螺钉
            （不锈钢）
            GEJ66 0Cr18 Ni9 SUS304 —
            GEJ68 LD30 A6061 喷细砂本色阳极氧化
            GEJ69 黑色阳极氧化 2个内六角圆柱头螺钉



            如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

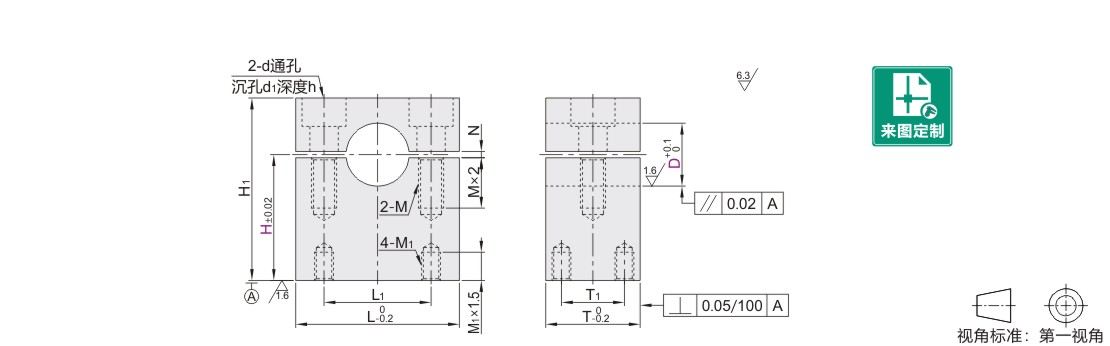

            参数图



            选型表

            型号 H L H1 T T1 L1 M M1 d d1 h N
            代码 D
            (S45C)
            GEJ61
            GEJ62
            (SUS304)
            GEJ66
            (A6061)
            GEJ68
            GEJ69            		 10 25  30 37 H+11 24 16 22 M6 M4 6.6 11 6.5 2
            12 25  30 39 H+12 24
            13 25  30
            15 25  30  40 46 H+14 26 18 28 M8 9 14 9
            16 25  30  40 48 30
            18        30  40  50 52 H+18 30 20 34 M6 9 14 9
            20        30  40  50
            25        30  40  50 56 38
            30               40  50  60 62 H+30 35 25 44 3
            35               40  50  60 66 48
            40               40  50  60 72 40 24 54
            50                             60  70  80 94 H+42 50 34 70 M12 M10 14 20 13
