        开口圆型导向轴支座 紧凑型 标准型 长导向型   机加型 开口式夹紧固定型 安装孔沉孔

        条件筛选：

        制作工艺 机加型
        导向轴固定方式 开口式夹紧固定
        支座固定孔形 沉孔形
        轴固定种类 开口型
        形状筛选 圆型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        引导式选型

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          紧凑型  材质 表面处理   附件(1PCS)
          标准型 长导向型 国标 相当
          GBS01 GBS11 45 S45C   发黑  内六角圆柱头螺钉
          GBS02  GBS12 喷细砂无电解镀镍 内六角圆柱头螺钉
          (不锈钢)
          GBS06  GBS16  0Cr18Ni9  SUS304  —

          特点：支座外径(尺寸H)小，适合节省空间。
          开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，
              公差有可能增至H8左右，不影响客户使用。
          开口型导向轴夹座由开槽大小决定是否过切(过切指锯片切到开槽处对边)，图档仅供参考。
          如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

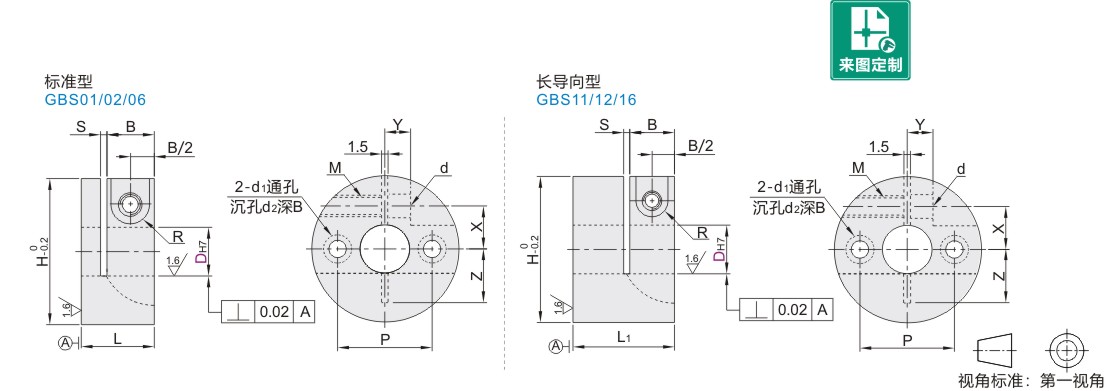

          参数图



          选型表

          型号 L L1 H B P d1 d2 S X Y M d R Z
          代码 DH7
          标准型         长导向型
          GBS01         GBS11
          GBS02         GBS12
          GBS06         GBS16          		 (8) +0.015
          0          		 16 — 30 11 20 4.5 7.8 1.2~1.8 9.5 4.8 5 5.5 4.5 10~12
          (10) 17 34 22 5.5 9.3 10 5.8 11~13
          12 +0.018
          0          		 25 36 25 12 12~14
          15 28 38 26 13 13~15
          16 22 30 39 14 28 1.2~2.3 13.5 6.8 6 6.6 6
          20 +0.021
          0          		 34 49 35 6.6 10.8 16 7.8 16~19
          25 38 54 40 19 18~21
          30 24 40 59 45 22 20~23



          ()内的规格不适用长导向型GBS11/12/16。
