图片仅供参考，请以已选的规格为准
转轴 直杆型 带键槽型 轴端不加工 g6/h7/h9
条件筛选：
类型 直杆型
轴端形状 轴端不加工
轴身加工 带键槽形
轴端形状（左） 无加工
轴端形状（右） 无加工
形状筛选 直杆型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
D公差
材质
表面处理
产品选型
键槽数量
D
L
18~800
/0.1
KA
0~800
/1
A
2~100
/1
KB
0~800
/1
B
2~100
/1
KC
0~800
/1
C
2~100
/1
技术图档
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | D公差 | 材质 | 表面处理 | |
| 国标 | 相当 | ||||
| MAE01 | 带键槽型 | g6 | 45 | S45C | 发黑 |
| MAE02 | 无电解镀镍 | ||||
| MAE11 | 0Cr18Ni9 | SUS304 | — | ||
| MAE31 | h7 | 45 | S45C | 发黑 | |
| MAE32 | 无电解镀镍 | ||||
| MAE41 | 0Cr18Ni9 | SUS304 | — | ||
| MAE61 | h9 | 45 | S45C | 发黑 | |
| MAE62 | 无电解镀镍 | ||||
圆度、直线度、垂直度间轴度请参阅转轴产品简介。 键槽尺寸请参阅转轴产品简介。

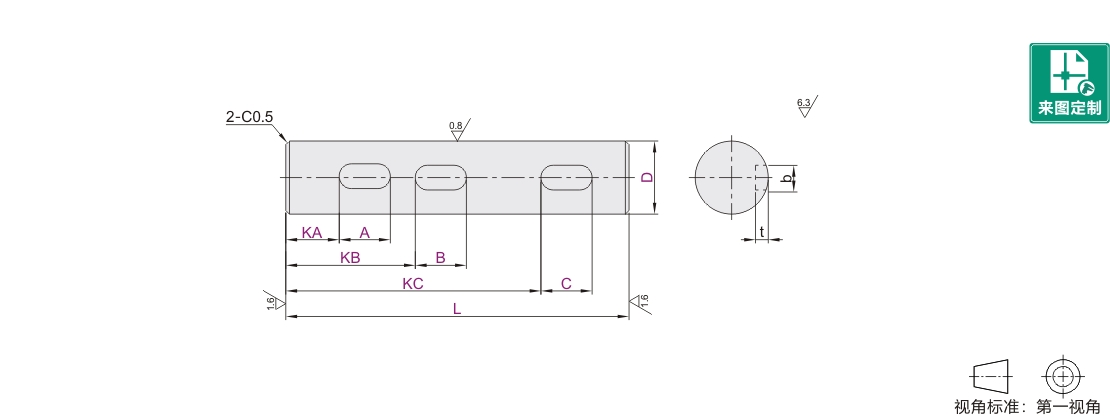

参数图
g6
| 型号 | L 最小单位0.1 |
键槽① KA·A |
键槽② KB·B |
键槽③ KC·C |
||
| 代码 | Dg6 | |||||
| 最小单位1 | ||||||
| MAE01 MAE02 MAE11 |
6 | -0.004 -0.012 |
18.0~300.0 | KA≥0 b≤A≤100 |
KB≥0 b≤B≤100 |
KC≥0 b≤C≤100 |
| 8 | -0.005 -0.014 |
18.0~400.0 | ||||
| 10 | 18.0~500.0 | |||||
| 12 | -0.006 -0.017 |
25.0~600.0 | ||||
| 13 | ||||||
| 15 | 25.0~700.0 | |||||
| 16 | 25.0~800.0 | |||||
| 17 | 35.0~800.0 | |||||
| 18 | ||||||
| 20 | -0.007 -0.020 |
|||||
| 22 | ||||||
| 25 | 45.0~800.0 | |||||
| 30 | 55.0~800.0 | |||||
| 35 | -0.009 -0.025 |
65.0~800.0 | ||||
| 40 | 75.0~800.0 | |||||
| 50 | 95.0~800.0 | |||||
h7
| 型号 | L 最小单位0.1 |
键槽① KA·A |
键槽② KB·B |
键槽③ KC·C |
||
| 代码 | Dh7 | |||||
| 最小单位1 | ||||||
| MAE31 MAE32 MAE41 |
6 | 0 -0.012 |
18.0~300.0 | KA≥0 b≤A≤100 |
KB≥0 b≤B≤100 |
KC≥0 b≤C≤100 |
| 8 | 0 -0.015 |
18.0~400.0 | ||||
| 10 | 18.0~500.0 | |||||
| 12 | 0 -0.018 |
25.0~600.0 | ||||
| 15 | 25.0~700.0 | |||||
| 20 | 0 -0.021 |
35.0~800.0 | ||||
| 25 | 45.0~800.0 | |||||
| 30 | 55.0~800.0 | |||||
| 35 | 0 -0.025 |
65.0~800.0 | ||||
| 40 | 75.0~800.0 | |||||
| 50 | 95.0~800.0 | |||||
h9
| 型号 | L 最小单位0.1 |
键槽① KA·A |
键槽② KB·B |
键槽③ KC·C |
||
| 代码 | Dh9 | |||||
| 最小单位1 | ||||||
| MAE61 MAE62 |
6 | 0 -0.030 |
18.0~300.0 | KA≥0 b≤A≤100 |
KB≥0 b≤B≤100 |
KC≥0 b≤C≤100 |
| 8 | 0 -0.036 |
18.0~400.0 | ||||
| 10 | 18.0~500.0 | |||||
| 12 | 0 -0.043 |
25.0~600.0 | ||||
| 15 | 25.0~700.0 | |||||
| 20 | 0 -0.052 |
35.0~800.0 | ||||
| 25 | 45.0~800.0 | |||||
| 30 | 55.0~800.0 | |||||
| 35 | 0 -0.062 |
65.0~800.0 | ||||
-
