      图片仅供参考，请以已选的规格为准

        转轴 一端台阶型 一端外螺纹型 带扳手槽型 g6/h7/h9

        条件筛选：

        类型 一端台阶型
        轴端形状 一端外螺纹型
        轴身加工 带扳手槽形
        轴端形状（右） 无加工
        轴端形状（左） 外螺纹
        形状筛选 直杆型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 11 项未选择

            代码

            参数选型

            D公差

            P公差

            材质

            表面处理

            产品选型

            D

            L

            18.0~800.0
            /0.1

            E

            5~240
            /0.1

            A

            3~90
            /1

            P

            K

            0~788
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

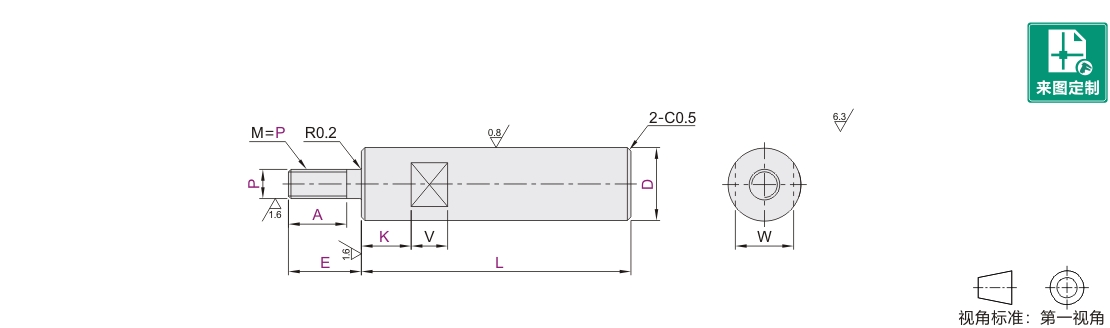

            参数图

            材质图
            代码 类型 公差 材质 表面处理
            D P 国标 相当
            MBM11 一端
            外螺纹型            		 带扳手槽型 g6 g6 45 S45C 发黑
            MBM12 无电解镀镍
            MBM26 0Cr18Ni9 SUS304 —
            MBM31 35CrMo SCM435  硬度28~33HRC 发黑
            MBM51 h7 h7 45 S45C 发黑
            MBM52 无电解镀镍
            MBM56 0Cr18Ni9 SUS304 —
            MBM71 h9 g6 45 S45C 发黑
            MBM72 无电解镀镍
            MBM76 0Cr18Ni9 SUS304 —
            MBM91 h7 45 S45C 发黑
            MBM92 无电解镀镍
            MBM96 0Cr18Ni9 SUS304 —



            D·P g6 h7 h9
            3 -0.002
            -0.008            		 0
            -0.010            		 0
            -0.025
            3.1~6 -0.004
            -0.012            		 0
            -0.012            		 0
            -0.030
            6.1~10 -0.005
            -0.014            		 0
            -0.015            		 0
            -0.036
            10.1~18 -0.006
            -0.017            		 0
            -0.018            		 0
            -0.043
            18.1~30 -0.007
            -0.020            		 0
            -0.021            		 0
            -0.052
            30.1~50 -0.009
            -0.025            		 0
            -0.025            		 0
            -0.062



            圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。



            参数图



            g6

            型号 最小单位0.1 最小单位1 P 带扳手槽型 W V
            代码 Dg6 L E A K(最小单位1)
            MBM11
            MBM12
            MBM26
            MBM31            		 6 18.0~300.0 5≤E≤P×8 P≤6时
            A≤E-2

            P=8、10时
            A≤E-3

            P≥12时
            A≤E-5            		 3  4  5 K=0或
            K≥1            		 5 10
            8 18.0~400.0 3  4  5  6 7
            10 18.0~500.0     4  5  6  8 8
            12 20.0~600.0         5  6  8  10 10 12
            13         5  6  8  10 11
            15 20.0~700.0         5  6  8  10  12 13
            16 20.0~800.0         5  6  8  10  12 14
            17 25.0~800.0         5  6  8  10  12
            18         5  6  8  10  12 15
            20             6  8  10  12  16 17
            22             6  8  10  12  16 19
            25                  8  10  12  16  20 22
            30                  8  10  12  16  20  24 27 16
            35 35.0~800.0                       10  12  16  20  24  30 30
            40                              12  16  20  24  30 36 20
            50                                     16  20  24  30 41



            h7

            型号 最小单位0.1 最小单位1 P 带扳手槽型 W V
            代码 Dh7 L E A K(最小单位1)
            MBM51
            MBM52
            MBM56            		 6 18.0~300.0 5≤E≤P×8 P≤6时
            A≤E-2
            P=8、10时
            A≤E-3
            P≥12时
            A≤E-5            		 3  4  5 K=0或
            K≥1            		 5 10
            8 18.0~400.0 3  4  5  6 7
            10 18.0~500.0     4  5  6  8 8
            12 20.0~600.0         5  6  8  10 10 12
            15 20.0~700.0         5  6  8  10  12 13
            20 25.0~800.0             6  8  10  12  16 17
            25                  8  10  12  16  20 22
            30                  8  10  12  16  20  24 27 16
            35 35.0~800.0                       10  12  16  20  24  30 30
            40                              12  16  20  24  30 36 20
            50                                     16  20  24  30 41



            h9

            型号 最小单位0.1 最小单位1 P 带扳手槽型 W V
            代码 Dh9 L E A K(最小单位1)
            MBM71
            MBM72
            MBM76
            MBM91
            MBM92
            MBM96            		 6 18.0~300.0 5≤E≤P×8 P≤6时
            A≤E-2
            P=8、10时
            A≤E-3
            P≥12时
            A≤E-5            		 3  4  5 K=0或
            K≥1            		 5 10
            8 18.0~400.0 3  4  5  6 7
            10 18.0~500.0     4  5  6  8 8
            12 20.0~600.0         5  6  8  10 10 12
            15 20.0~700.0         5  6  8  10  12 13
            20 25.0~800.0             6  8  10  12  16 17
            25                 8  10  12  16  20 22
            30                 8  10  12  16  20  24 27 16
            35 35.0~800.0                     10  12  16  20  24  30 30
