电动夹爪 卧式滑块型 铝合金材质 阳极氧化
条件筛选：
类型 卧式滑块型
表面处理 阳极氧化
本体材质 铝合金
种类筛选 电动夹爪
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 本体材质 | 表面处理 | 颜色 |
| NHM82 | 卧式滑块型 | 铝合金 | 阳极氧化 | 黑色 |
特点：
控制器集成进夹爪本体内部，体积轻巧； 参数任意设置，即时生效，无需断电重启。
参数图
选型表
| 型号 | 端口 选择 |
使用环境温度 | 最大 夹持力 (N) |
电机 尺寸（mm) |
减速比 | 最高速度 (mm/sec) |
重复定位 精度 (mm) |
夹爪单侧 空回间隙 (mm) |
容许力矩 (N.m) |
直流 供电 (V) |
额定 电流 (A) |
位置 闭环 |
控制方式 | 控制 系统 |
本体 重量 (kg) |
|
| 代码 | 行程 | |||||||||||||||
| NHM82 | 20 | NPN PNP |
无指定(常温型) D(低温型-40℃) H(高温型+85℃) |
72 | 28 | 1:2 | 40 | ±0.02 | ≤0.23 | Mr：6.5 My：6.5 Mp：8.5 |
24 | 1.5 | 是 | IO + RS485 |
外置 驱动器 |
0.55 |
| 38 | 0.72 | |||||||||||||||
| 40 | 256 | 42 | 75 | Mr：12.9 My：19.5 Mp：52 |
2 | IO+RS232 +RS485 |
1.95 | |||||||||
| 60 | 2.05 | |||||||||||||||

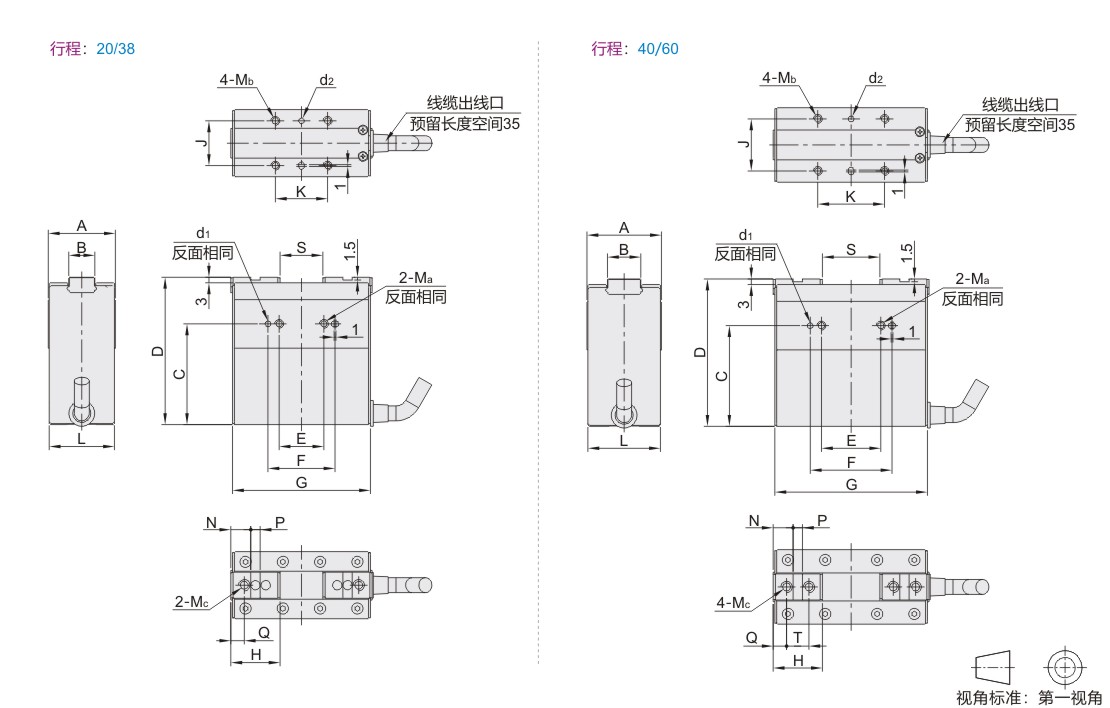

尺寸表
| 行程 (mm) |
S | A | B | C | D | E | F | G | H | J | K | L | N | P | Q | T | d1 | d2 | Ma | Mb | Mc | |||||||
| Min | Max | |||||||||||||||||||||||||||
| 20 | 0 | 20 | 36 | 14 | 0 -0.03 |
54 | 79 | 24 | 36 | 74 | 26.4 | 24 | 28 | 35 | 10.7 | 5 | +0.05 0 |
7.2 | — | Ø3 | +0.01 0 |
深2.5 | Ø3 | +0.01 0 |
深2.5 | M4深7 | M4深7 | M5深10 |
| 38 | 0 | 40 | 98 | Ø3.6 | +0.01 0 |
深2.5 | ||||||||||||||||||||||
| 40 | 0 | 40 | 50 | 20 | 0 -0.05 |
76 | 105 | 50 | 70 | 134 | 42 | 36 | 50 | 49 | 17 | 8 |
+0.03 |
11 | 20 | Ø5 | +0.01 0 |
深3.5 | Ø5 | +0.01 0 |
深3.5 | M6深12 | M6深8 | M6深9 |
| 60 | 0 | 60 | 154 | |||||||||||||||||||||||||
-
