电动夹爪 三指滑块型 铝合金材质 阳极氧化
条件筛选：
类型 三指滑块型
表面处理 阳极氧化
本体材质 铝合金
种类筛选 电动夹爪
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 本体材质 | 表面处理 | 颜色 |
| NHM83 | 三指滑块型 | 铝合金 | 阳极氧化 | 黑色 |
特点
控制器集成进夹爪本体内部，体积轻巧；
参数任意设置 ，即时生效，无需断电重启。
参数图
选型表
| 型号 |
端口 选择 |
使用环境温度 | 最大 夹持力 (N) |
电机 尺寸 (mm) |
减速比 | 最高速度 (mm/sec) |
重复定位 精度 (mm) |
夹爪单侧 空回间隙 (mm) |
容许力矩 (N.m) |
直流 供电 (V) |
额定 电流 (A) |
位置 闭环 |
控制 方式 |
控制 系统 |
本体 重量 (kg) |
|
| 代码 | 行程 | |||||||||||||||
| NHM83 | 12 | NPN PNP |
无指定(常温型) D(低温型-40℃) H(高温型+85℃) |
23 | 28 | 1:30 | 41 | ±0.02 | ≤0.23 | Mr：3.5 My：3.5 Mp：5.2 |
24 | 1.5 | 是 | IO + Rs485 + RS232 |
外置 驱动器 |
0.65 |
| 16 | 110 | 42 | 1:28 | 52 | Mr：6.5 My：6.5 Mp：13 |
24 | 2 | 1.25 | ||||||||
| 40 | 740 | 60 | 1:30 | 25 | Mr：15 My：15 Mp：33 |
24/36 | 4.5 | 5.5 | ||||||||

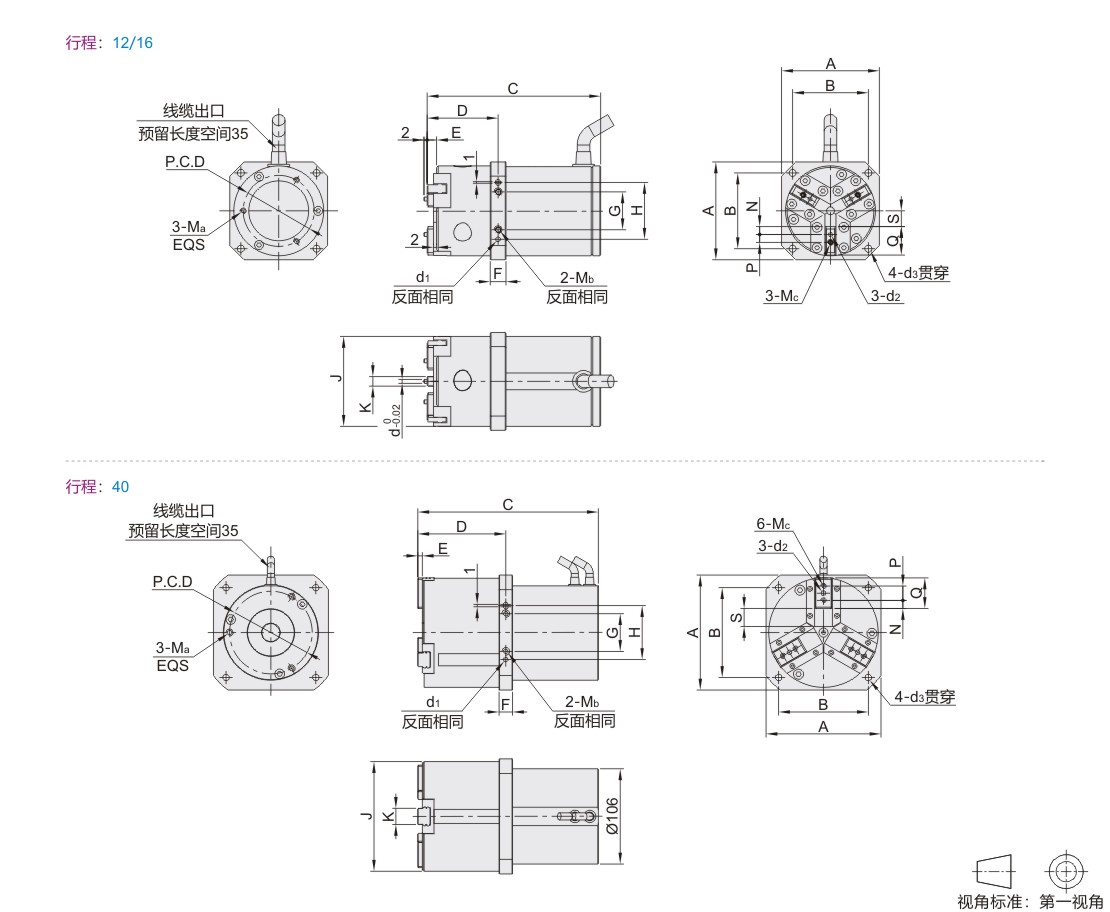

尺寸表
| 行程 (mm) |
S | A | B | C | D | E | F | G | H | J | K |
d | N | P | Q | d1 |
d2 |
d3 | P.C.D | Ma | Mb | Mc | ||||
| Min | Max | |||||||||||||||||||||||||
| 12 | 4 | 10 | 62 | 48 | 110 | 45 | 6 | 10 | 24 | 36 | Ø57 | 6 | 0 -0.05 |
Ø2.5 | 5 | 5 | 18 | Ø3深3 | Ø2.5 |
Ø4.5 | 45 | M4深5 | M4深7 | M3深5 | ||
| 16 | 4 | 12 | 80 | 62 | 126 | 53.5 | 7 | 12 | 34 | 48 | Ø75 | 8 | 0 -0.03 |
Ø3 | 8.4 | 8 | 24.8 | Ø3深4.4 | Ø3 |
Ø5.5 | 62 | M5深7.2 | M5深10 | M4深6 | ||
| 40 | 7 | 27 | 128 | 100 | 201 | 98 | 7 | 15 | 42 | 60 | Ø122 | 18 | 0 -0.05 |
— | 9 | 16 | 34 | Ø5深4 | Ø5深5 | Ø7 | 92 | M6深7.2 | M6深12 | M6深7.5 | ||
-
