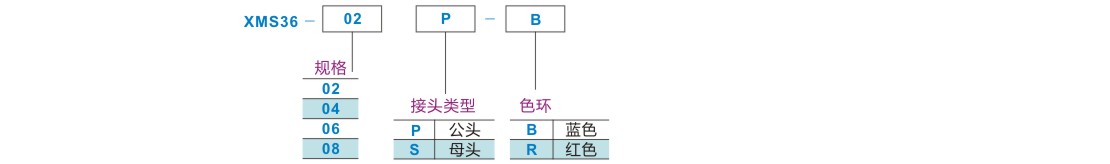

      产品选型

      规格

      接头类型

      色环

      查看大图

      图片仅供参考，请以已选的规格为准

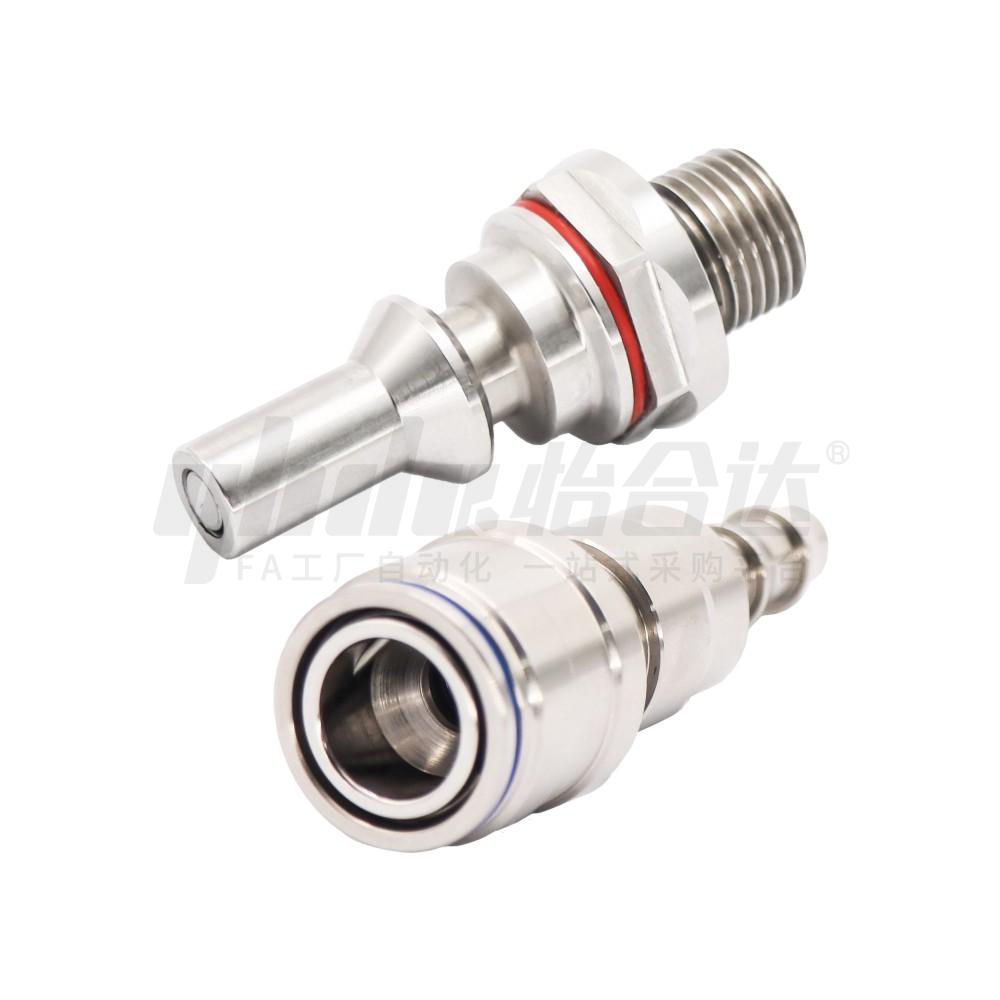

        液冷接头 UQD系列 公头/母头

        品牌名称：

        怡合达

        条件筛选：

        类型 公/母头
        系列 UQD系列
        材质 SUS304
        产品名称 工业级管道配件
        大类 管道配件
        连接方式 外螺纹/宝塔接头
        种类筛选 液冷接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图
            规格 02 04 06 08
            最大工作压力 1.6Mpa
            最大工作流量 2.2L/min 8L/min 14L/min 24L/min
            带压插拔最大压力 0.4Mpa
            插拔力 30~55N 38~52N 48~80N 65~110N
            机械寿命 5000次 10000次 5000次
            溢流量 0.02mL 0.025mL 0.03mL 0.07mL
            工作温度 -60℃~150℃
            盐雾时间 不锈钢≥240h
            工作介质 纯净水、去离子水、水乙二醇、丙二醇冷却液、冷却水等
            表面处理 清洗钝化



            P(公头)主要零件及材质表

            序号 名称 材质
            1 卡簧 SUS304
            2 垫片 SUS304
            3 密封圈1 EPDM
            4 色环 硅胶
            5 弹簧 SUS304
            6 主体 SUS304
            7 密封圈2 EPDM
            8 气门芯 SUS304



            S(母头)主要零件及材质表

            序号 名称 材质
            1 卡簧 SUS304
            2 色环 硅胶
            3 套子 SUS304
            4 密封圈1 EPDM
            5 气门帽 SUS304
            6 主体 SUS304
            7 滑杆 SUS304
            8 底座 SUS304
            9 钢针 SUS304
            10 垫片 SUS304
            11 密封圈2 EPDM
            12 弹簧1 SUS304
            13 密封圈3 EPDM
            14 弹簧2 SUS304
            15 密封圈4 EPDM

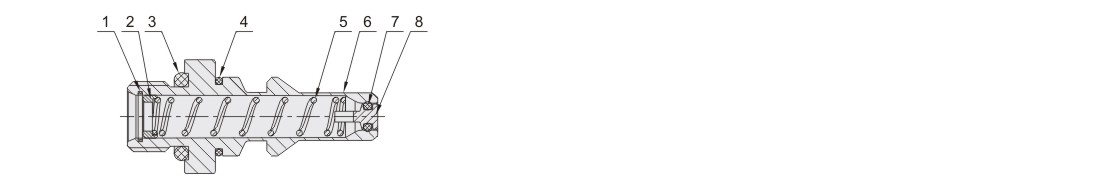

            P(公头)内部结构图

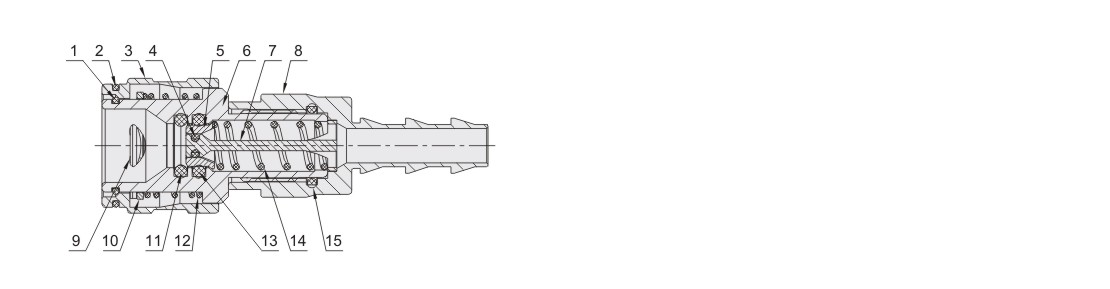

            S(母头)内部结构图

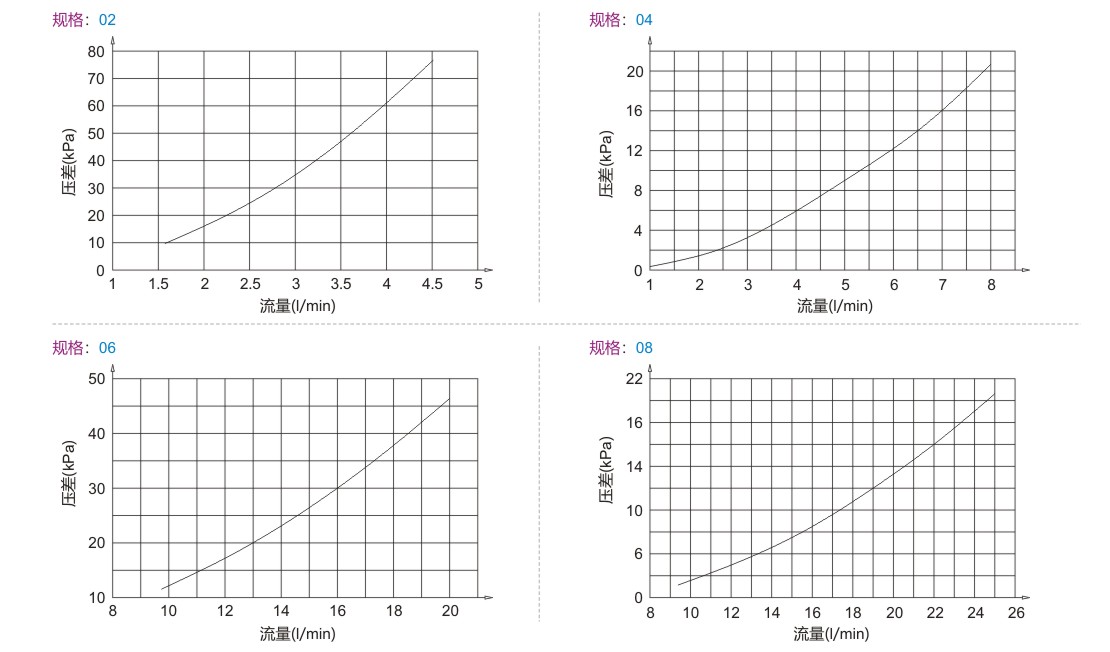

            流量曲线图

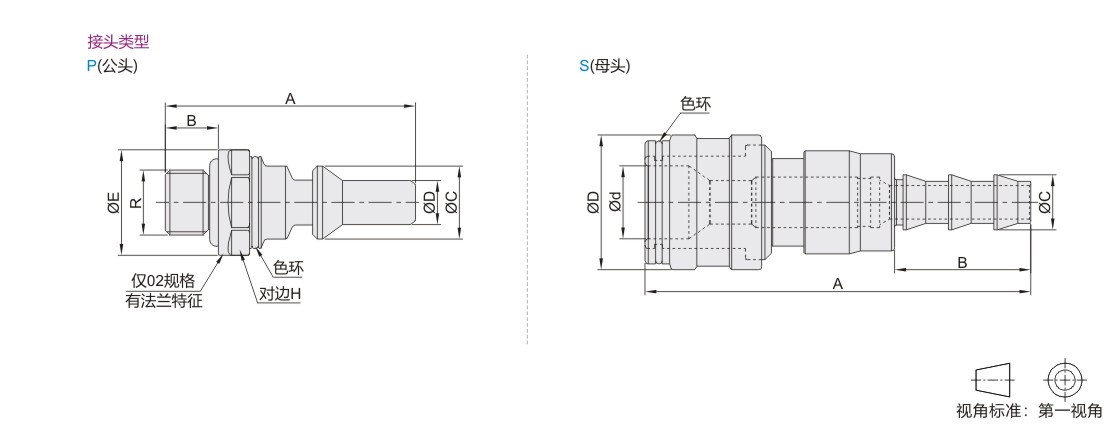

            代码 规格 A B C D E R H d
            公头 母头 公头 母头 公头 母头 公头 母头 公头 公头 公头 母头
            XMS36 2 37.7 59.5 8 21 11 8.5 6.65 20.8 15.9 G1/8-28 14 11.32
            4 45 70.08 93.6 24.5 15.3 11.95 11 25.7 — G1/4-19 18.9 15.72
            6 49.9 78.9 11 27 18.5 15.2 14.3 28.7 3/4-16UNF 22 18.9
            8 56.6 88.4 13.7 29 21.7 17.7 17.4 31.7 7/8-14UNF 25.4 22.14
