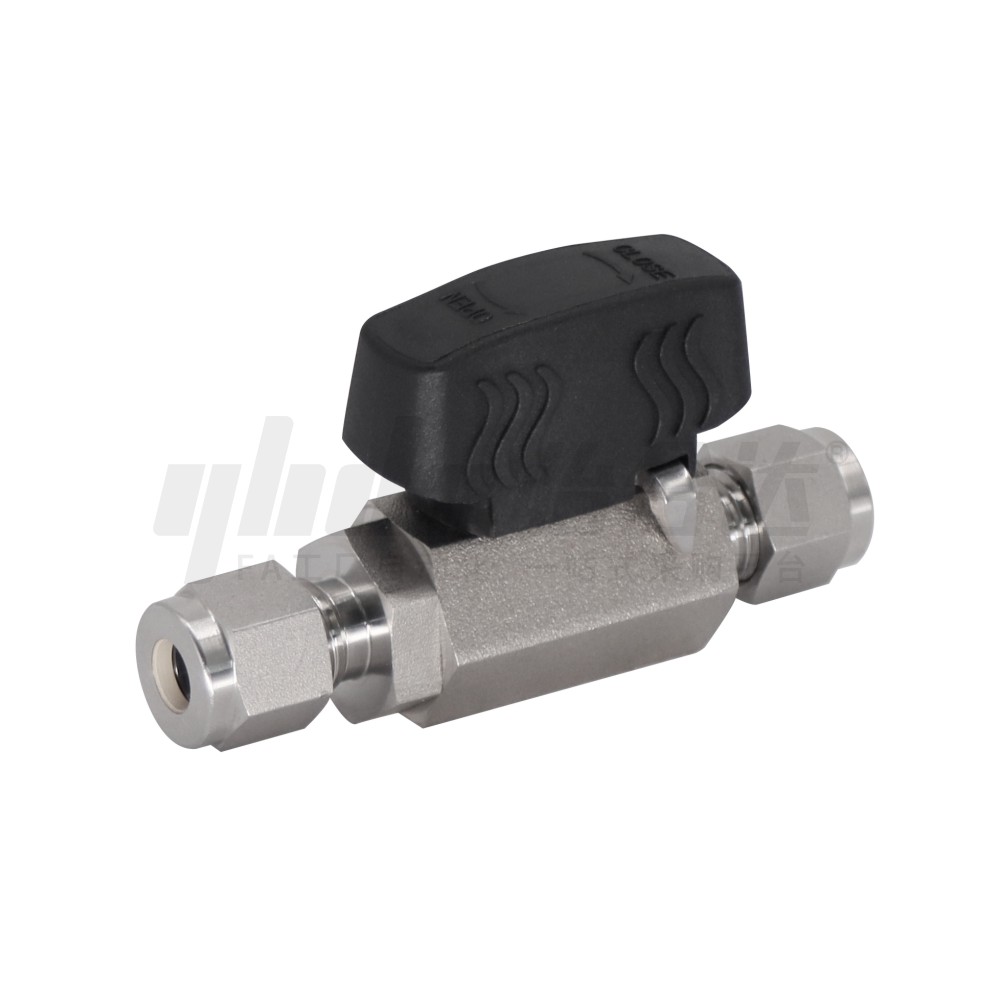

        卫生级阀门 手动式 卡套球阀

        条件筛选：

        控制方式 手动式
        材质 SUS316L
        种类 卫生级
        种类筛选 卡套球阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 控制方式
            		 连接方式
            		 材质
            		 公称压力
            		 工作温度
            主体 阀座
            XLA05 卡套球阀 手动式 两端卡套 SUS316L PTFE 2.5MPa -29~150℃
            XLA06 卡套+快装
            XLA07 卡套+焊接

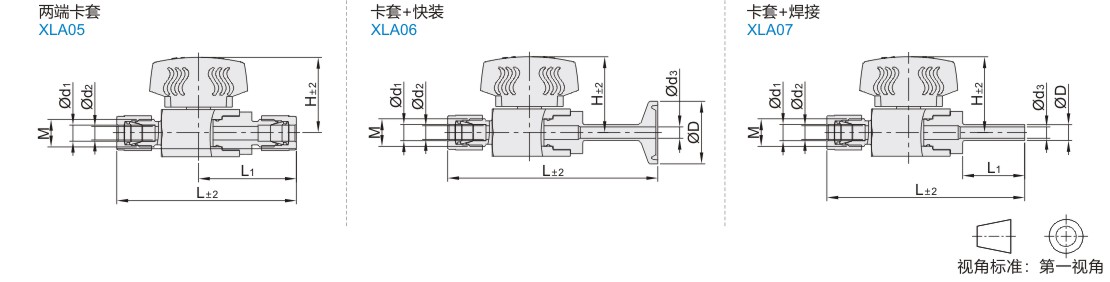

            参数图



            选型表

            型号
            		 适用管径
            		 M
            		 D
            		 d1
            		 d2
            		 d3
            		 L
            		 L1 H
            代码 规格
            两端卡套
            XLA05            		 01  1/4" 7/16-20UNF — 6.5 5.5 — 74 33 31
            02  3/8" 9/16-20UN 9.7 7 87 39 38
            03  1/2" 3/4-20UNEF 12.9  9.2  93 42
            04  3/4" 1-20UNEF 19.3  15  117 49 55
            卡套+快装
            XLA06            		 01  1/4" 7/16-20UNF 25.2  6.5 5.5  4.6  96 一
            		 31
            02  3/8" 9/16-20UN 9.7 7 7.7  109 38
            03  1/2" 3/4-20UNEF 12.9  9.2  10.2  118 38
            03A 34
            04  3/4" 1-20UNEF 25.2  19.3  15  15.8  144 55
            04A 50.5
            卡套+焊接
            XLA07            		 01    1/4” 7/16-20UNF 6.35  6.5 5.5  4.6  85 30 31
            02  3/8" 9/16-20UN 9.5  9.7 7 7.7  98 38
            03     1/2" 3/4-20UNEF 12.7  12.9 9.2  10.2  107 35
            04    3/4” 1-20UNEF 19.05  19.3 15  15.8  133 40 55
