结构方式
产品选型
公称型号
图片仅供参考，请以已选的规格为准
工业级阀门 球阀 全不锈钢 手动式 双内螺纹型 单片式 双片式大流量型
条件筛选：
类型 双内螺纹型
主体材质 SUS304
控制方式 手动式
种类 工业级
结构方式 两片式
种类筛选 全不锈钢球阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| XZL91 | 全不锈钢球阀 | 手动式 | SUS304 |
| XZL96 | 双片式大流量型 | ||
技术参数
| 代码 | XZL91 | XZL96 |
| 最高工作压力（Mpa） | 1.5 | 2 |
| 使用流体 | 水/油/空气/燃气 | |

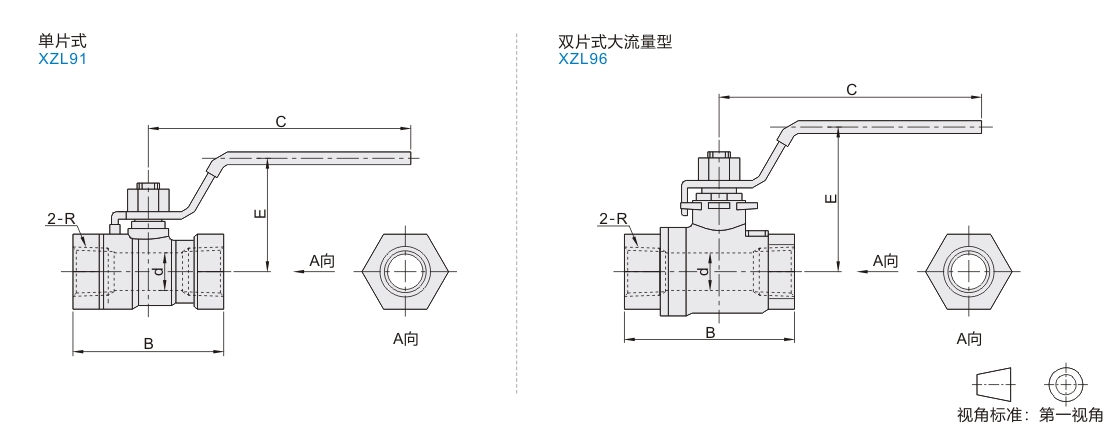

参数图
单片式
| 型号 |
R |
d |
B |
C |
E |
|
| 代码 | 公称型号 | |||||
| XZL91 | 02 | G1/4 | 5 | 40 | 73 | 25 |
| 03 | G3/8 | 7 | 43.5 | 78 | 30 | |
| 04 | G1/2 | 9 | 55 | 95 | 38 | |
| 06 | G3/4 | 12 | 59 | 39 | ||
| 08 | G1 | 16 | 68 | 107 | 45 | |
双片式大流量型
| 型号 |
R |
d |
B |
C |
E |
|
| 代码 | 公称型号 | |||||
| XZL96 | 04 | G1/2 | 15 | 55 | 92 | 51 |
| 06 | G3/4 | 20 | 65.5 | 108 | 54 | |
| 08 | G1 | 25 | 72 | 120 | 64 | |
| 12 | G11/2 | 40 | 93 | 145 | 76 | |
| 16 | G2 | 50 | 107 | 158 | 95 | |
-
