固定环 分离型 单孔锁紧型 双螺孔锁紧型 双孔锁紧型
条件筛选：
特征 标准型
切割位置 无
切割端面位置加工 无
轴固定方式 分离型
锁紧方式 分离型
产品样式 端面安装型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
||
| 国标 | 相当 | |||||
| FAP31 | 分离型 | 单孔锁紧型 | 0Cr18 Ni9 | SUS304 | — | 2个内六角圆柱头螺钉(不锈钢) |
| FAP41 | 双孔锁紧型 | 45 | S45C | 发黑 | 2个内六角圆柱头螺钉 | |
| FAP42 | 喷细砂无电解镀镍 | 2个内六角圆柱头螺钉(不锈钢) | ||||
| FAP46 | 0Cr18 Ni9 | SUS304 | — | |||
| FAP71 | 双螺孔锁紧型 | 45 | S45C | 发黑 | 2个内六角圆柱头螺钉 | |
| FAP72 | 喷细砂无电解镀镍 | 2个内六角圆柱头螺钉(不锈钢) | ||||
| FAP76 | 0Cr18 Ni9 | SUS304 | — | |||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。 由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。 由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

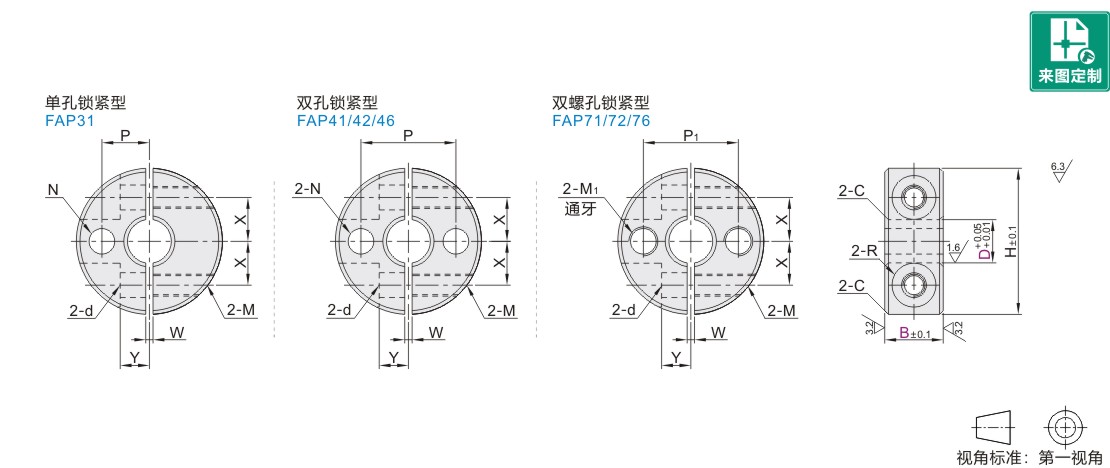

参数图
单孔锁紧型
| 型号 |
B |
H |
M |
d |
R |
W |
X |
Y |
N |
P |
C |
|
| 代码 | D | |||||||||||
| 单孔 锁紧型 FAP31 |
10 | 12 | 40 | M4 | 4.5 | 3.75 | 1.5 | 10 | 9.5 | 6.5 | 14.5 | 0.5 |
| 12 | ||||||||||||
| 14 | 13 | 45 | M5 | 5.5 | 4.5 | 11 | 10 | 9 | 16.5 | |||
| 15 | 12.5 | |||||||||||
| 16 | ||||||||||||
| 18 | 50 | 17 | 8 | 18.5 | ||||||||
| 20 | ||||||||||||
| 22 | 18 | 65 | M6 | 6.6 | 6 | 22 | 9.5 | 13 | 23.5 | |||
| 24 | ||||||||||||
| 25 | 23 | 8.5 | ||||||||||
| 30 | 20 | 75 | 26 | 12 | 27 | 1 | ||||||
| 32 | 80 | 2 | 29 | 30 | ||||||||
| 35 | 30 | 13 | ||||||||||
双孔锁紧型/双螺孔锁紧型
| 型号 |
B |
H |
M |
d |
R |
W |
X |
Y |
双孔锁紧型 |
双螺孔锁紧型 |
C |
|||
| 代码 | D | N通孔 | P | M1 | P1 | |||||||||
|
双孔锁紧型
双螺孔
|
6 | 8 | 20 | M3 | 3.4 | 3 | 1 | 6 | 4 | 3.5 | 13 | __ | __ | 0.5 |
| 10 | M4 | 4.5 | 3.75 | |||||||||||
| 8 | 8 | 25 | M3 | 3.4 | 3 | 1.5 | 8 | 5 | 4.5 | 16.5 | ||||
| 10 | M4 | 4.5 | 3.75 | 9 | ||||||||||
| 12 | 30 | M5 | 5.5 | 4.5 | 19 | |||||||||
| 15 | M6 | 6.6 | 6 | |||||||||||
| 10 | 8 | M3 | 3.4 | 3 | 5.5 | 20 | M4 | 20 | ||||||
| 10 | M4 | 4.5 | 3.75 | |||||||||||
| 12 | M5 | 5.5 | 4.5 | 10 | ||||||||||
| 15 | 35 | M6 | 6.6 | 6 | 6 | 22.5 | ||||||||
| 12 | 8 | 30 | M3 | 3.4 | 3 | 5 | 21 | 22 | ||||||
| 10 | M4 | 4.5 | 3.75 | |||||||||||
| 12 | M5 | 5.5 | 4.5 | |||||||||||
| 15 | 35 | M6 | 6.6 | 6 | 11 | 6 | 23.5 | |||||||
| 13 | 10 | 30 | M4 | 4.5 | 3.75 | 10 | 21.5 | 24 | ||||||
| 12 | 34 | M5 | 5.5 | 4.5 | 11 | 5 | 23.5 | |||||||
| 15 | 35 | M6 | 6.6 | 6 | 6 | 24 | ||||||||
| 15 | 10 | 34 | M4 | 4.5 | 3.75 | 11.5 | 24.5 | 25 | ||||||
| 12 | 35 | M5 | 5.5 | 4.5 | 12 | 25 | ||||||||
| 15 | 40 | M6 | 6.6 | 6 | 13 | 8 | 27.5 | |||||||
| 16 | 10 | 35 | M5 | 5.5 | 4.5 | 12 | 6 | 25.5 | 28 | |||||
| 12 | ||||||||||||||
| 15 | 40 | M6 | 6.6 | 6 | 13 | 8 | 28 | |||||||
| 18 | 10 | M5 | 5.5 | 4.5 | 14 | 7 | 29 | M5 | 30 | |||||
| 12 | ||||||||||||||
| 15 | 45 | M6 | 6.6 | 6 | 15 | 8 | 31.5 | |||||||
| 20 | 10 | 40 | M5 | 5.5 | 4.5 | 14 | 7 | 30 | ||||||
| 12 | ||||||||||||||
| 15 | 45 | M6 | 6.6 | 6 | 15 | 8 | 32.5 | |||||||
| 25 | 12 | M5 | 5.5 | 4.5 | 17 | 7 | 6.6 | 35 | 35 | |||||
| 15 | 50 | M6 | 6.6 | 6 | 18 | 10 | 37.5 | |||||||
| 20 | 55 | 20 | 40 | |||||||||||
| 30 | 15 | 42.5 | 42 | 1 | ||||||||||
| 20 | 60 | M8 | 9 | 7 | 23 | 45 | M6 | |||||||
| 35 | 15 | M6 | 6.6 | 6 | 2 | 12 | 47.5 | 47 | ||||||
| 40 | 18 | 70 | M8 | 9 | 7 | 26 | 13 | 9 | 55 | M8 | 56 | |||
| 50 | 22 | 85 | M10 | 11 | 9 | 3 | 32 | 16 | 11 | 67.5 | 66 | |||
-
