真空类管道配件 螺纹直管 ISO标准 SUS304材质
品牌名称：
怡合达
条件筛选：
产品名称 螺纹直通
大类 管道配件
标准 ISO标准
种类筛选 真空类管道配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 标准 | 材质 |
| XLQ09 | 单头内螺纹 | ISO标准 | SUS304 |
| XLQ10 | 单头外螺纹 | ||
| XLQ11 | 双头内螺纹 | ||
| XLQ12 | 双头外螺纹 |

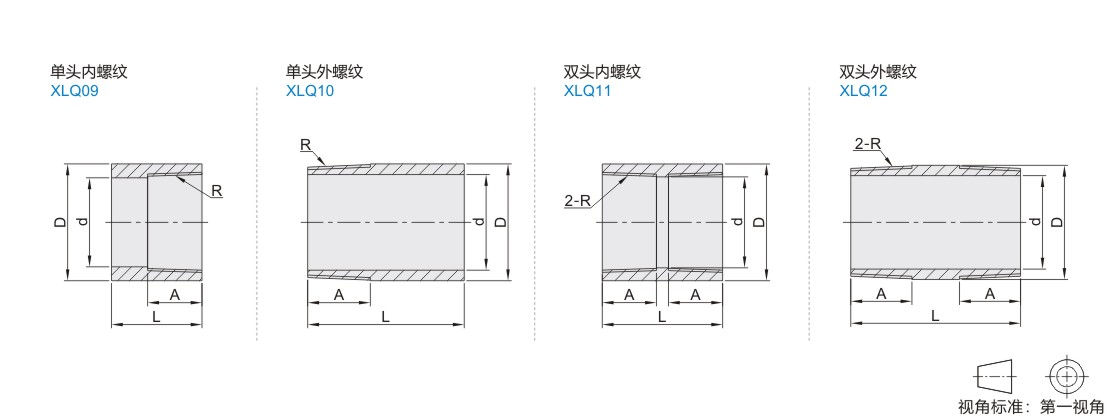

参数图
单头内螺纹
| 型号 |
公称尺寸 |
R |
L |
D |
d |
A |
|
| 代码 | 螺纹类型 | ||||||
| XLQ09 | R(PT螺纹) G(G螺纹) |
DN6 | 1/8 " | 20 | 13.8 | 8.5 | 8 |
| DN8 | 1/4 " | 20 | 17.6 | 11.2 | 11 | ||
| DN10 | 3/8 " | 23 | 21.6 | 14.5 | 12 | ||
| DN15 | 1/2 " | 25 | 26.6 | 18 | 15 | ||
| DN20 | 3/4 " | 27 | 31.2 | 23.3 | 16 | ||
| DN25 | 1" | 30 | 38.7 | 29.5 | 18 | ||
| DN32 | 1 1/4 " | 36 | 47.6 | 38.5 | 21 | ||
| DN40 | 1 1/2 " | 40 | 54.6 | 43.6 | |||
| DN50 | 2" | 44 | 64.6 | 56.5 | 25 | ||
| DN65 | 2 1/2 " | 64 | 89.4 | 72.3 | 29 | ||
| DN100 | 4" | 54 | 126.8 | 110.3 | 39 | ||
单头外螺纹
| 型号 |
公称尺寸 |
R |
L |
D |
d |
A |
|
| 代码 | 螺纹类型 | ||||||
| XLQ10 | R(PT螺纹) G(G螺纹) |
DN6 | 1/8 " | 30 | 9.5 | 6 | 8 |
| DN8 | 1/4 " | 34 | 13.7 | 9 | 11 | ||
| DN10 | 3/8 " | 35 | 16.6 | 11 | 12 | ||
| DN15 | 1/2 " | 38 | 21 | 15 | 15 | ||
| DN20 | 3/4 " | 40 | 26.6 | 21.5 | 16 | ||
| DN25 | 1" | 45 | 33.6 | 27.5 | 18 | ||
| DN32 | 1 1/4 " | 48 | 41.6 | 35 | 21 | ||
| DN40 | 1 1/2 " | 55 | 47.6 | 40.5 | |||
| DN50 | 2" | 60 | 59.5 | 51.5 | 25 | ||
双头内螺纹
| 型号 |
公称尺寸 |
R |
L |
D |
d |
A |
|
| 代码 | 螺纹类型 | ||||||
| XLQ11 | RR(PT螺纹+PT螺纹) GG(G螺纹+G螺纹) RG(PT螺纹+G螺纹) |
DN6 | 1/8 " | 25.1 | 13.8 | 8.5 | 8 |
| DN8 | 1/4 " | 28 | 17.8 | 11.3 | 11 | ||
| DN10 | 3/8 " | 30 | 22 | 15 | 12 | ||
| DN15 | 1/2 " | 30 | 26.8 | 18.5 | 15 | ||
| DN20 | 3/4 " | 38 | 32.2 | 24 | 16 | ||
| DN25 | 1" | 40 | 38.8 | 30.2 | 18 | ||
| DN32 | 1 1/4 " | 48 | 47.8 | 39 | 21 | ||
| DN40 | 1 1/2 " | 55 | 54.8 | 44.9 | |||
| DN50 | 2" | 60 | 64.8 | 56.5 | 25 | ||
双头外螺纹
| 型号 |
公称尺寸 |
R |
L |
D |
d |
A |
|
| 代码 | 螺纹类型 | ||||||
| XLQ12 | RR(PT螺纹+PT螺纹) GG(G螺纹+G螺纹) RG(PT螺纹+G螺纹) |
DN6 | 1/8 " | 30 | 9.5 | 6 | 8 |
| DN8 | 1/4 " | 38 | 13.7 | 9 | 11 | ||
| DN10 | 3/8 " | 40 | 16.6 | 11 | 12 | ||
| DN15 | 1/2 " | 49 | 21 | 15 | 15 | ||
| DN20 | 3/4 " | 52 | 26.6 | 21.5 | 16 | ||
| DN25 | 1" | 50 | 33.6 | 27.5 | 18 | ||
| DN32 | 1 1/4 " | 60 | 41.6 | 35 | 21 | ||
| DN40 | 1 1/2 " | 64 | 47.6 | 40.5 | |||
| DN50 | 2" | 70 | 59.5 | 51.5 | 25 | ||
-
