      类型

      产品选型

      公称直径

      查看大图

      图片仅供参考，请以已选的规格为准

        除尘风管配件 Y型三通接头

        条件筛选：

        材质 SUS304
        产品名称 Y型三通接头
        大类 管道配件
        种类筛选 除尘风管配件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质   使用温度范围
            BMG71

            Y型
            三通接头

            		 标准型  SUS304    0~160℃
            BMG72 法兰型

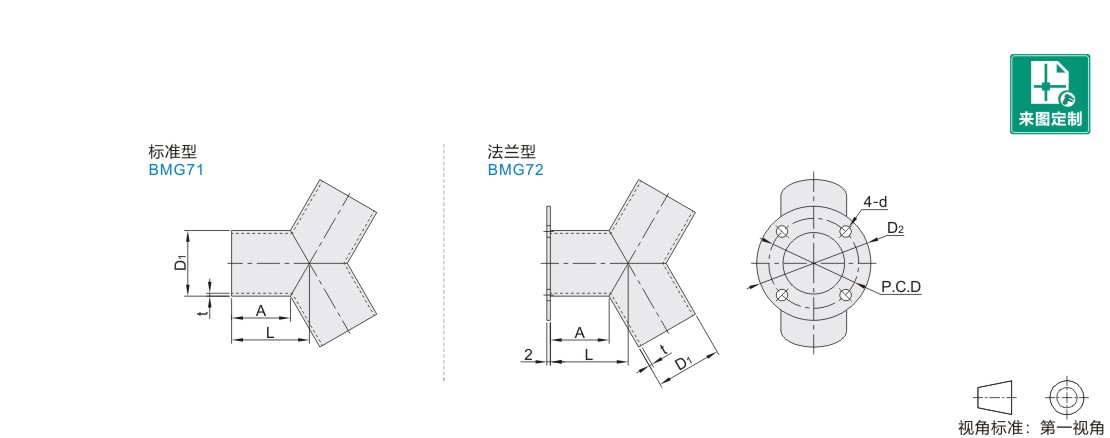

            参数图



            选型表

            型号
            		    D1
            		 L
            		  A
            		  t
            		      法兰尺寸
            代码 公称直径    D2  P.C.D d
            标准型
            BMG71

            法兰型
            BMG72            		 38     38  46  35    1.2      66     52       6.6
            50     50  55  41    1.5      79     65
            65     63.5  60    2        91.5     77.5
            75     76  65  43       111     94  9
            100     102  75  46      136    119
            113     112  80  47.7      152    134
            125     124  85  49.2      168    148
            150     152  95  52      193    173
