图片仅供参考，请以已选的规格为准
卫生级管道配件 不锈钢直管
品牌名称：
怡合达
条件筛选：
材质 SUS304
产品名称 不锈钢直管
大类 管道配件
种类筛选 卫生级管道配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
标准 | 材质 | ||
| XLA01 | 不锈钢直管 | 3A标准 | SUS304 |
||
| XLA02 | ISO标准 | ||||
| XLA03 | DIN标准 | ||||
订购数量＜10PCS，截成3m/根发货。

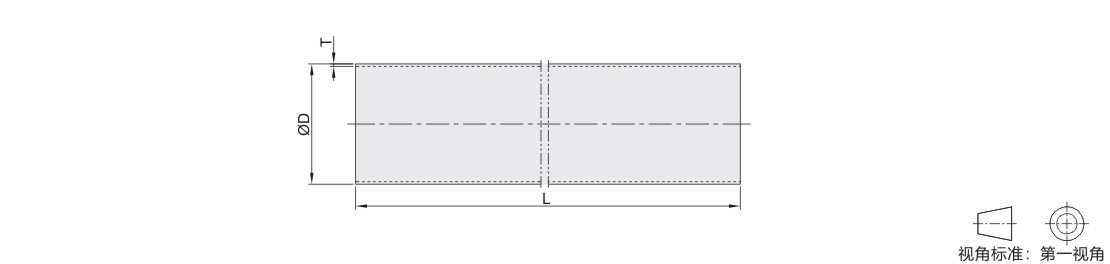

参数图
3A标准
| 型号 | 适用管径 | D | T | L | ||||||||||||||||||
| 代码 | 公称尺寸 | |||||||||||||||||||||
| XLA01 | 5 | 1/2" | 12.7 | 1.65 | 6000 | |||||||||||||||||
| 8 | 3/4" | 19.1 | ||||||||||||||||||||
| 10 | 1" | 25.4 | ||||||||||||||||||||
| 15 | 1.5" | 38.1 | ||||||||||||||||||||
| 20 | 2" | 50.8 | ||||||||||||||||||||
| 25 | 2.5" | 63.5 | ||||||||||||||||||||
| 30 | 3" | 76.2 | ||||||||||||||||||||
| 40 | 4" | 101.6 | 2.1 | |||||||||||||||||||
ISO标准
| 型号 | 适用管径 | D | T | L | |||||||||||||||||||||
| 代码 | 公称尺寸 | ||||||||||||||||||||||||
| XLA02 | 5 | 1/2" | 12.7 | 1.5 |
6000 | ||||||||||||||||||||
| 8 | 3/4" | 19.1 | |||||||||||||||||||||||
| 10 | 1" | 25.4 | |||||||||||||||||||||||
| 12 | 1 1/4" | 32 | |||||||||||||||||||||||
| 15 | 1 1/2" | 38.1 | |||||||||||||||||||||||
| 20 | 2" | 50.8 | |||||||||||||||||||||||
| 25 | 2 1/2" | 63.5 | 2 | ||||||||||||||||||||||
| 30 | 3" | 76.2 | |||||||||||||||||||||||
| 35 | 3 1/2" | 89 | |||||||||||||||||||||||
| 40 | 4" | 101.6 | |||||||||||||||||||||||
| 42 | 4 1/4" | 108 | |||||||||||||||||||||||
DIN标准
| 型号 | 适用管径 | D | T | L | ||||||||||||||||||
| 代码 | 公称尺寸 | |||||||||||||||||||||
| XLA03 | 10 | DN10 | 13 | 1.5 | 6000 | |||||||||||||||||
| 15 | DN15 | 18 | ||||||||||||||||||||
| 20 | DN20 | 23 | ||||||||||||||||||||
| 25 | DN25 | 28 | ||||||||||||||||||||
| 32 | DN32 | 35 | ||||||||||||||||||||
| 40 | DN40 | 41 | ||||||||||||||||||||
| 50 | DN50 | 53 | ||||||||||||||||||||
| 65 | DN65 | 70 | 2 | |||||||||||||||||||
| 80 | DN80 | 85 | ||||||||||||||||||||
| 100 | DN100 | 104 | ||||||||||||||||||||
-
