        工业级管道配件 法兰 标准：HG/T 20592-2009(欧标) 板式平焊

        条件筛选：

        类型 板式平焊（PL)
        产品名称 工业级管道配件
        大类 管道配件
        标准 HG/T20592
        种类筛选 工业法兰

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 法兰类型 密封面形式 材质 公称压力 参考标准 适用系列
            XMS01 板式平焊
            (PL)            		 突面（RF）
            		 SUS304 PN16 HG/T 20592-2009
            （欧标）
            		 B系列
            （公制管）
            XMS02 SUS316

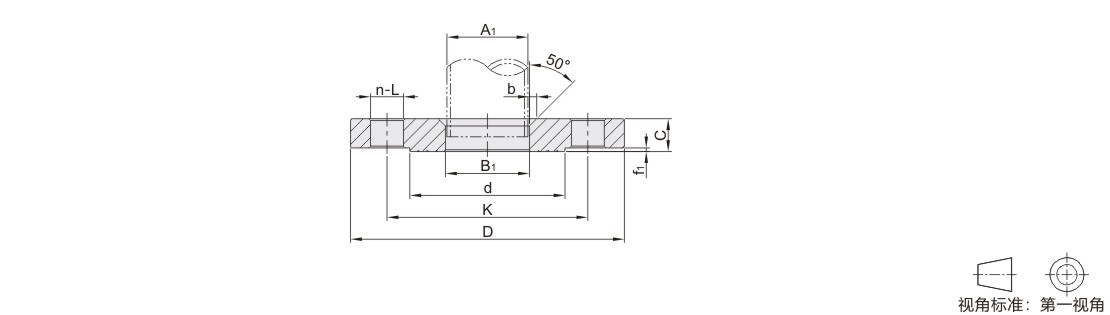

            参数图



            选型表

            型号
            		 钢管外径
            A1
            		 法兰外径
            D
            		 连接尺寸
            		 C
            		 B1
            		 b
            		 d
            		 f1
            代码 公称尺寸 K L n 适用螺栓
            XMS01
            XMS02            		 DN15 18 95 65 14 4 M12 14 19 4 45 2
            DN20 25 105 75 16 26 58
            DN25 32 115 85 33 5 68
            DN32 38 140 100 18 M16    18 39 78
            DN40 45 150 110 46 88
            DN50 57 165   125 19 59 102
            DN65 76 185   145 8    20 78 6 122
            DN80 89 200   160 91 138
            DN100 108 220   180 22 110 158
            DN125 133 250   210 135 188
            DN150 159 285   240 22 M20 24 161 212
            DN200 219 340   295 12 26 222 8 268
