        工业级管道配件 法兰 标准：HG/T 20615-2009(美标) 带颈对焊

        条件筛选：

        类型 带颈对焊（WN)
        产品名称 工业级管道配件
        大类 管道配件
        标准 HG/T20616
        种类筛选 工业法兰

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 法兰类型 密封面形式 材质 公称压力 参考标准
            XMS09 带颈对焊
            (WN)            		 突面（RF）
            		 SUS304 Class150 HG/T 20615-2009（美标）
            XMS10 SUS316

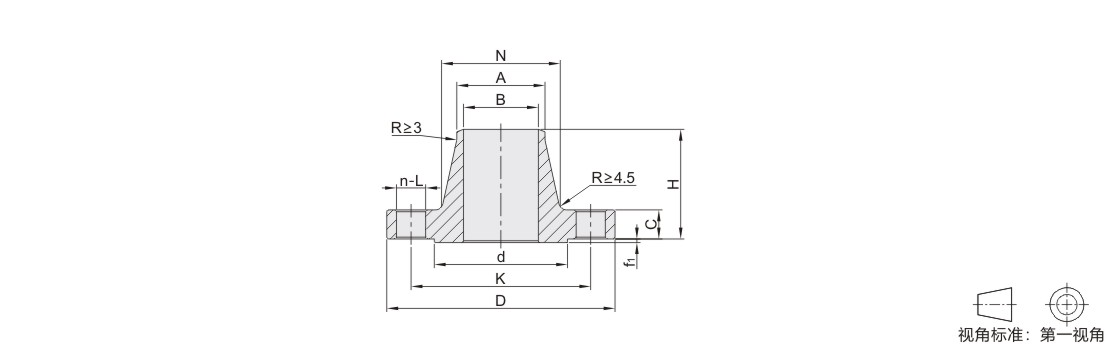

            参数图



            选型表

            型号
            		 NPS
            		 钢管外径
            A
            		 法兰外径
            D
            		 连接尺寸
            		 C
            		 B
            		 N
            		 H
            		 d
            		 f1
            代码 公称尺寸 K L n 适用螺栓
            XMS09
            XMS10            		 DN15 1/2" 21.3 90 60.3 16 4 M14 9.6 15.5 30 46 34.9 2
            DN20 3/4" 26.9 100 69.9 11.2 21 38 51 42.9
            DN25 1" 33.7 110 79.4 12.7 27 49 54 50.8
            DN32 1 1/4" 42.4 115 88.9 14.3 35 59 56 63.5
            DN40 1 1/2" 48.3 125 98.4 15.9 41 65 60 73
            DN50 2" 60.3 150 120.7 18 M16 17.5 52 78 62 92.1
            DN65 2 1/2" 76.1 180 139.7 20.7 66 90 68 104.8
            DN80 3" 88.9 190 152.4 22.3 77.5 108 127
            DN100 4" 114.3 230 190.5 8 101.5 135 75 157.2
            DN125 5" 139.7 255 215.9 22 M20 127 164 87 185.7
            DN150 6" 168.3 280 241.3 23.9 154 192 215.9
            DN200 8" 219.1 345 298.5 27 203 246 100 269.9
