        工业级管道配件 法兰 标准：JB/T 81-59 板式平焊

        条件筛选：

        类型 板式平焊（PL)
        产品名称 工业级管道配件
        大类 管道配件
        标准 JB/T81-59
        种类筛选 工业法兰

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 法兰类型 密封面形式 材质 公称压力 参考标准
            XMS13 板式平焊
            (PL)            		 突面（RF） SUS304 PN16 JB/T 81-59
            （负差）
            XMS14 SUS316

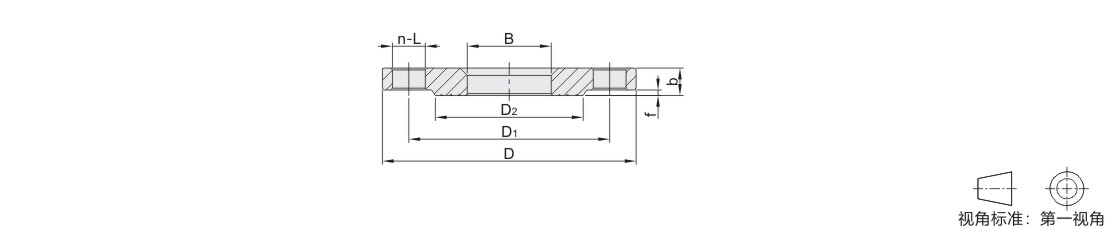

            参数图



            选型表

            型号
            		 法兰外径
            D
            		 法兰内径
            B
            		 连接尺寸
            		 b
            		 f
            		 D2
            代码 公称尺寸 D1 L n 适用螺栓
            XMS13
            XMS14            		 DN15 90 19 65 14 4 M12 10 2 45
            DN20 100 26 75 11.5 55
            DN25 109.5 33 85 11.3 65
            DN32 129 39 100 18 M16 13.4 78
            DN40 139 46 110 15 3 85
            DN50 154 59 125 14 100
            DN65 174 78 145 15.5 120
            DN80 189 91 160 8 16.3 135
            DN100 209 110 180 17 155
            DN125 239 135 210 18 185
            DN150 275 161 240 23 M20 18.4 210
            DN200 330 222 295 12 24 265
