同步轮拉手轴承座减震器滚针导柱
商品分类
      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗 支点销 短头内六角孔型

        品牌名称：

        怡合达

        条件筛选：

        材质 SUS304
        硬度 无
        表面处理 无
        外径公差 g6
        尺寸选择 台阶长度选择
        肩部特征 内六角孔形
        种类筛选 支点销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 3 项未选择

            重置

            代码

            产品选型

            D

            L

            V

            2.0~110.0
            /0.1

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型 材质
            国标 相当
            Y-KCE41 短头内六角孔型 标准型 0Cr18Ni9 SUS304

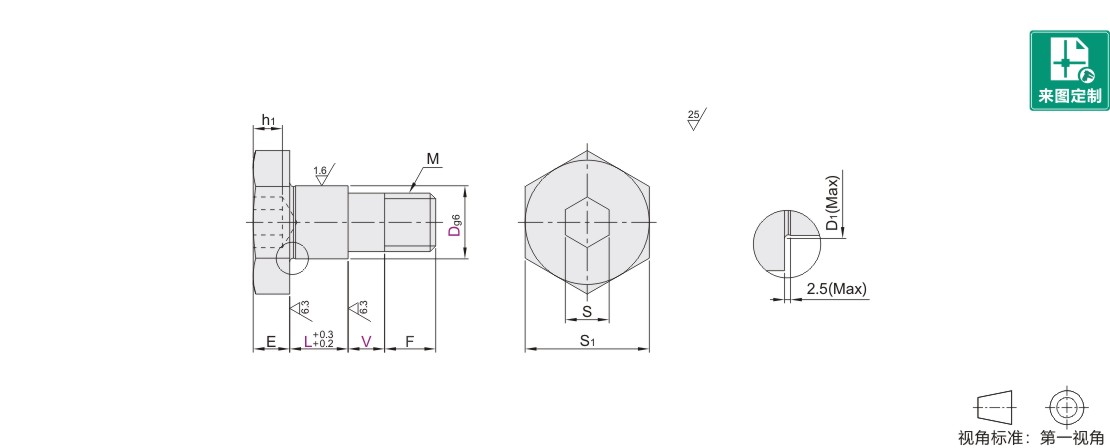

            参数图



            选型表

            型号
            		 L
            选择
            		 V
            最小单位0.1
            		 S
            		 S1
            		 h1
            		 E
            		 F
            		 M
            		 D1
            代码 Dg6
            Y-KCE41 6 -0.004
            -0.012            		 5  6  9  10  12  16 2.0~55.0 3 10 2 5 7 M4 6.5
            8 -0.005
            -0.014            		 5 13 3 9 M6 8.7
            10 5  6  9  10  12  16  19 3.0~80.0 6 17 4 12 M8 10.8
            12
            -0.006
            -0.017            		          9  10  12  16  19  22  25 19 12.8
            13 8 5 6 16 M10 14
            15 4.0~90.0 10 24 6 7 18 M12 17
            16
            18 27 7 8 19
            20 -0.007
            -0.020            		 4.0~110.0 14 30 24 M16 21
