医疗 支点用台阶螺丝 自由指定型 内六角孔型/六角头型
品牌名称：
怡合达
条件筛选：
尺寸选择 尺寸自由指定
种类筛选 支点用台阶螺丝
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
外径公差
材质
硬度
肩部特征
表面处理
产品选型
D
L
1~22
/0.1
A
E
2.0~7.0
/0.1
F
3~18
/1
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 |
材质 |
硬度 |
表面处理 |
|||||
| 内六角孔型 |
六角头型 | 国标 |
相当 |
|||||
| D | -0.01 -0.05 |
Dg6 | D | -0.01 -0.05 |
||||
| Y-KCE21 |
— | Y-KCE31 | 45 | S45C | — | 发黑 | ||
| Y-KCE22 |
Y-KCE24 | — | 0Cr18Ni9 | SUS304 | — | — | ||
| Dg6 | |
| 4~6 | -0.004 -0.012 |
| 8·10 | -0.005 -0.014 |
| 12~15 | -0.006 -0.017 |
| L尺寸公差 | |
| 未淬火型 | +0.1 0 |
| 淬火型 | +0.2 0 |

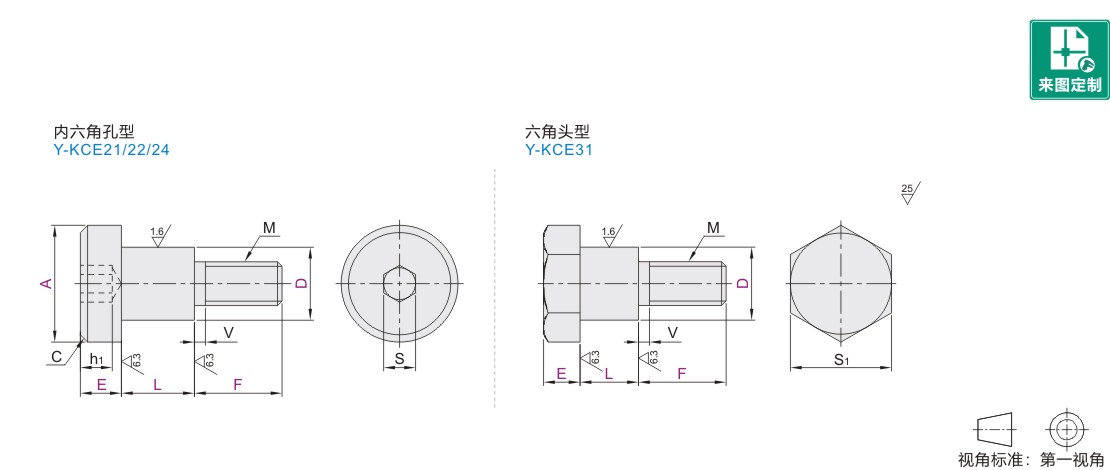

参数图
选型表
内六角孔型
| 型号 |
L 最小单位0.1 |
A |
E 最小单位0.1 |
F 最小单位1 |
M |
V |
S |
h1 |
C |
||
| 代码 |
D | ||||||||||
| (D公差) |
-0.01 -0.05 |
4 | 5~22 | 6 8 | 2.0~6.0 | 34 | 2.6 | 0.8 | 2 | 2 | 0.5 |
| Y-KCE21 Y-KCE22 (D公差g6) Y-KCE24 |
5 | 8 10 | 3~8 | 3 | 1 | 2.5 | 2.5 | ||||
| 6 | 10 12 | 2.5~6.0 | 4~10 | 4 | 1.2 | 3 | 3 | ||||
| 8 | 12 16 | 5~12 | 5 | 1.4 | 4 | 3.5 | 1 | ||||
| 10 | 16 18 20 | 3.0~7.0 | 6~15 | 6 | 1.5 | 5 | 4 | ||||
| 12 | 18 20 22 24 | 8~15 | 8 | ||||||||
| 13 | |||||||||||
| 15 | 20 22 24 | 10~18 | 10 | ||||||||
六角头型
| 型号 |
L 最小单位0.1 |
E 最小单位0.1 |
F 最小单位1 |
M |
V |
S1 |
|
| 代码 | D | ||||||
| Y-KCE31 | 4 | 1~22 | 2.0~6.0 | 34 | 2.6 | 0.8 | 7 |
| 5 | 3~8 | 3 | 1 | 8 | |||
| 6 | 2.5~6.0 | 4~10 | 4 | 1.2 | 10 | ||
| 8 | 5~12 | 5 | 1.4 | 13 | |||
| 10 | 3.0~7.0 | 6~15 | 6 | 1.5 | 17 | ||
| 12 | 8~15 | 8 | 19 | ||||
| 13 | |||||||
| 15 | 10~18 | 10 | |||||
-
