查看大图
图片仅供参考，请以已选的规格为准
医疗 支点用台阶螺丝 标准型 一字槽型/内六角孔型/头部切割型
品牌名称：
怡合达
条件筛选：
尺寸选择 台阶长度指定
种类筛选 支点用台阶螺丝
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
外径公差
材质
硬度
肩部特征
表面处理
产品选型
D
L
1~22
/1
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 |
材质 |
硬度 |
表面处理 |
|||||||
| 一字槽型 | 内六角孔型 |
头部切割型 |
国标 |
相当 |
||||||
| D | -0.01 -0.05 |
D | -0.01 -0.05 |
Dg6 | D | -0.01 -0.05 |
||||
| Y-KCE01 | Y-KCE04 |
— | — | 45 | S45C | — | 发黑 | |||
| — | — | Y-KCE09 |
40~45HRC | |||||||
| Y-KCE03 | Y-KCE06 |
Y-KCE08 | — | 0Cr18Ni9 | SUS304 | — | — | |||
| Dg6 | |
| 4~6 | -0.004 -0.012 |
| 8·10 | -0.005 -0.014 |
| 12~15 | -0.006 -0.017 |
| L尺寸公差 | |
| 未淬火型 | +0.15 +0.05 |
| 淬火型 | +0.2 0 |

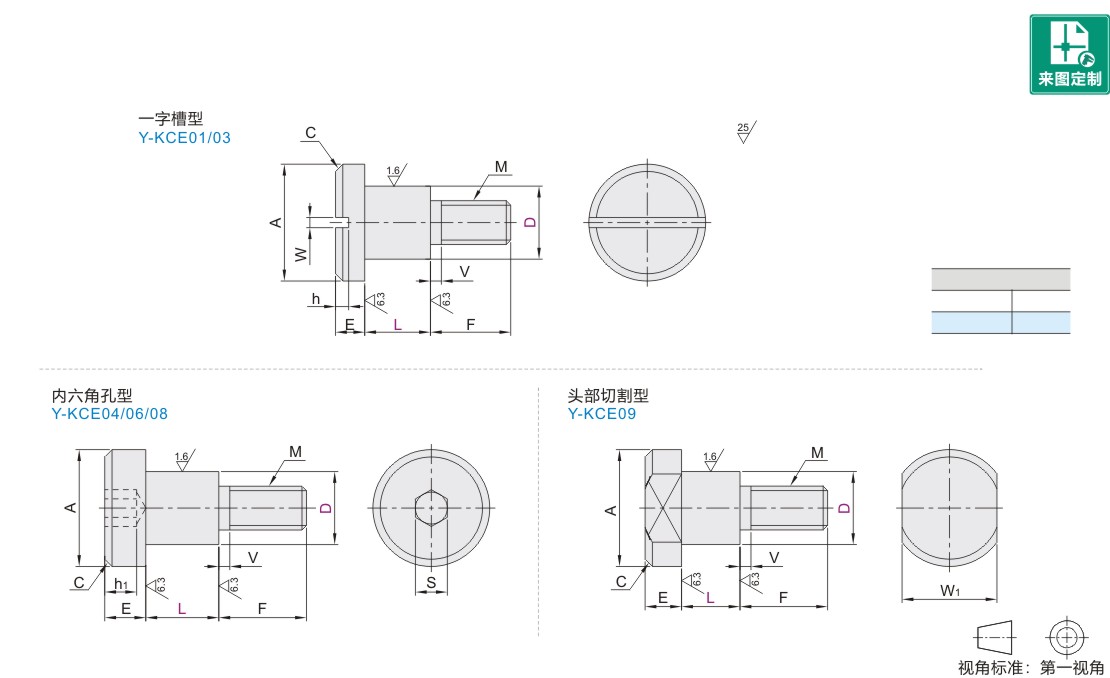

参数图
选型表
一字槽型
| 型号 |
L 最小单位1 |
A |
E |
M |
F |
V |
W |
h |
C |
|
| 代码 | D | |||||||||
| Y-KCE01 Y-KCE03 |
4 | 1~22 | 6 | 2 | 2.6 | 4 | 0.8 | 0.8 | 1 | 0.5 |
| 5 | 8 | 3 | 6 | 1 | ||||||
| 6 | 10 | 2.5 | 4 | 8 | 1.2 | 1.2 | 1.5 | |||
| 8 | 12 | 3 | 5 | 10 | 1.4 | 1 | ||||
| 10 | 16 | 4 | 6 | 12 | 1.5 | 1.4 | 1.8 | |||
| 12 | 18 | 5 | 8 | 1.5 | 2 | |||||
内六角孔型
| 型号 |
L 最小单位1 |
A |
E |
M |
F |
V |
S |
h1 |
C |
||
| 代码 | D | ||||||||||
| (D公差) |
-0.01 -0.05 |
4 | 5~22 | 6 | 3.5 | 2.6 | 4 | 0.8 | 2 | 2 | 0.5 |
| Y-KCE04 Y-KCE06 (D公差g6) Y-KCE08 |
5 | 8 | 4 | 3 | 6 | 1 | 2.5 | 2.5 | |||
| 6 | 10 | 4 | 8 | 1.2 | 3 | 3 | |||||
| 8 | 12 | 4.5 | 5 | 10 | 1.4 | 4 | 3.5 | 1 | |||
| 10 | 16 | 5 | 6 | 12 | 1.5 | 5 | 4 | ||||
| 12 | 18 | 8 | |||||||||
头部切割型
| 型号 |
L 最小单位1 |
A |
E |
M |
F |
V |
C |
W1 |
|
| 代码 | D | ||||||||
| Y-KCE09 | 4 | 1~22 | 6 | 3.5 | 2.6 | 4 | 0.8 | 0.5 | 5 |
| 5 | 8 | 4 | 3 | 6 | 1 | 7 | |||
| 6 | 10 | 4 | 8 | 1.2 | 8 | ||||
| 8 | 12 | 4.5 | 5 | 10 | 1.4 | 1 | 10 | ||
| 10 | 16 | 5 | 6 | 12 | 1.5 | 13 | |||
| 12 | 18 | 8 | 14 | ||||||
-
