        医疗 悬臂销 内螺纹安装型 带挡圈槽型·标准型

        品牌名称：

        怡合达

        条件筛选：

        外形 对边切割形
        材质 SUS304
        表面处理 无
        固定部轴端形状 挡圈槽
        安装部轴端形状 内螺纹
        尺寸选择 螺纹长度固定
        种类筛选 悬臂销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 3 项未选择

            重置

            代码

            产品选型

            规格

            Y

            2~80
            /1

            F

            5~160
            /1

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型 材质
            国标 相当
            Y-KCC51 带挡圈槽型 标准型 0Cr18Ni9 SUS304

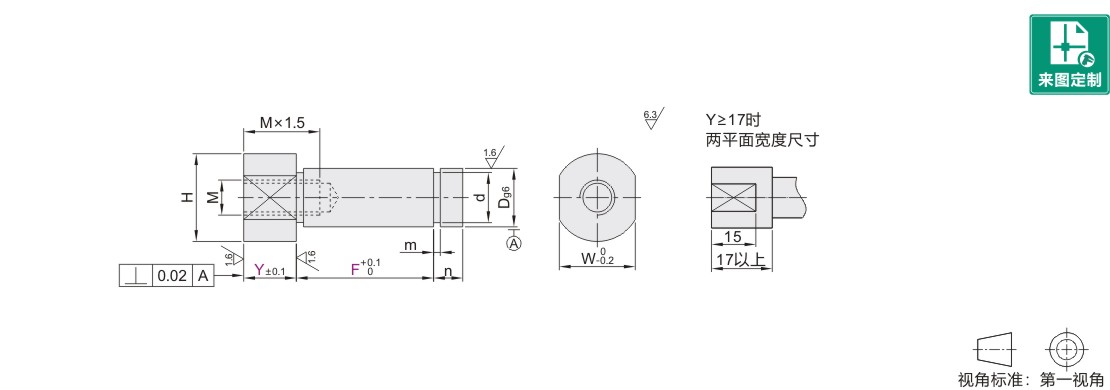

            参数图



            选型表

            型号
            		 Dg6
            		 最小单位1
            		 M
            		 H
            		 W
            		 d
            		 m
            		 n
            代码 规格 Y F
            Y-KCC51 6 6 -0.004
            -0.012            		 2~65 5~110 M3 10 8 5 +0.075
              0            		 0.7 2
            8 8 -0.005
            -0.014            		 M4 12 10 7 +0.090
              0            		 0.9 3
            10 10 M6 15 13 9.6  0
            -0.090            		 1.15
            12 12 -0.006
            -0.017            		 10~160 M8 17 14 11.5  0
            -0.11            		 4
            13 13 18 15 12.4
            15 15 M10 20 17 14.3
            16 16 21 18 15.2
            17 17 23 20 16.2
            18 18 17 1.35
            20 20 -0.007
            -0.020            		 4~80 M12 26 24 19  0
            -0.21
            22 22 M16 28 26 21 5
            25 25 31 27 23.9
            25A M12
            30 30 M20 36 32 28.6 1.65
            30A M16
