        医疗 悬臂销 法兰型 带挡圈槽型

        品牌名称：

        怡合达

        条件筛选：

        外形 圆法兰
        材质 SUS304
        表面处理 无
        固定部轴端形状 挡圈槽
        安装部轴端形状 沉头孔
        尺寸选择 无螺纹
        种类筛选 法兰型悬臂销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            可选加工（可选）

            未生成型号，还有 3 项未选择

            重置

            代码

            产品选型

            规格

            Y

            12~80
            /1

            F

            5~160
            /1

            技术图档

            3D预览

            可选加工

            材质图

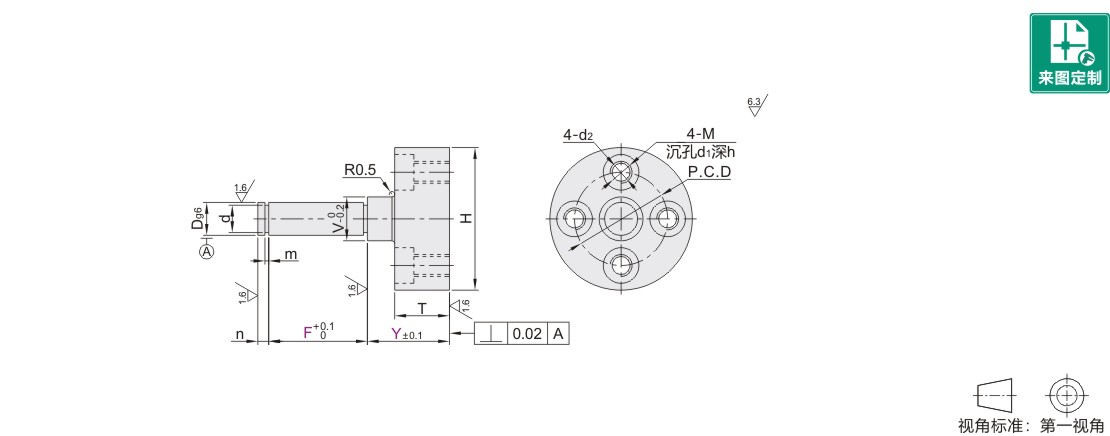

            参数图

            材质图
            代码 类型 材质
            国标 相当
            Y-KCC96 带挡圈槽型 0Cr18Ni9 SUS304





            参数图



            选型表

            型号
            		 Dg6
            		 最小单位1
            		 V
            		 H
            		 T
            		 M
            		 d1
            		 d2
            		 h
            		 P.C.D
            		 d
            		 m
            		 n
            代码 规格 Y F
            Y-KCC96 6 6 -0.004
            -0.012            		 12~65 5~110 8 26 10 M4 6.5 3.5 3.5 17 5 +0.075
              0            		 0.7 2
            6A 32 23
            8 8 -0.005
            -0.014            		 10 28 19 7 +0.09
              0            		 0.9 3
            8A 36 M5 8 4.3 4.4 26
            10 10 13 32 M4 6.5 3.5 3.5 23 9.6  0
            -0.09            		 1.15
            10A 40 M5 8 4.3 4.4 30
            12 12 -0.006
            -0.017            		 10~160 15 36 26 11.5  0
            -0.11            		 4
            13 13 16 38 27 12.4
            15 15 18 40 30 14.3
            16 16 19 42 31 15.2
            17 17 20 44 32 16.2
            18 18 21 46 34 17 1.35
            20 20 -0.007
            -0.020            		 17~80 24 48 15 M6 9.5 5.2 5.4 36 19  0
            -0.21
            22 22 26 50 39 21 5
            25 25 29 54 42 23.9
            30 30 34 62 M8 11 6.8 6.5 49 28.6 1.65
            35 35 -0.009
            -0.025            		 39 70 55 33  0
            -0.25
            40 40 20~80 44 80 M10 14 8.6 9 63 38 1.9
            50 50 54 90 73 47 2.2
