图片仅供参考，请以已选的规格为准
铰链销 直杆型 开口销固定型 L尺寸选择型 L尺寸指定型 公差固定 无肩型
条件筛选：
固定方式 开口销固定
镀层厚度 镀层厚度3~5μm
镀层硬度 镀层硬度850HV~
肩部特征 无肩
轴径公差 公差固定
形状筛选 直杆铰链销
种类筛选 直杆铰链销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
尺寸选择
材质
硬度
表面处理
产品选型
D
L
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 材质 | 硬度 | 表面处理 | 附件 | |||
| L尺寸选择型 | L尺寸指定型 | 国标 | 相当 | 种类 | 材质 | ||
| MHB01 | MHB21 | 45 | S45C | — | 发黑 | 2个 开口销 |
SUS304 (BLK31) |
| MHB02 | MHB22 | 40~45HRC | |||||
| — | MHB23 | — | 无电解镀镍 | ||||
| MHB24 | 40~45HRC | ||||||
| MHB25 | 40~45HRC 镀层硬度850HV~ | 镀硬铬,镀层厚度3~5µm | |||||
| MHB06 | MHB31 | 0Cr18Ni9 | SUS304 | — | — | ||
| — | MHB41 | 9Cr18Mo | SUS440C | 48~53HRC | |||
工艺孔加工条件：4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

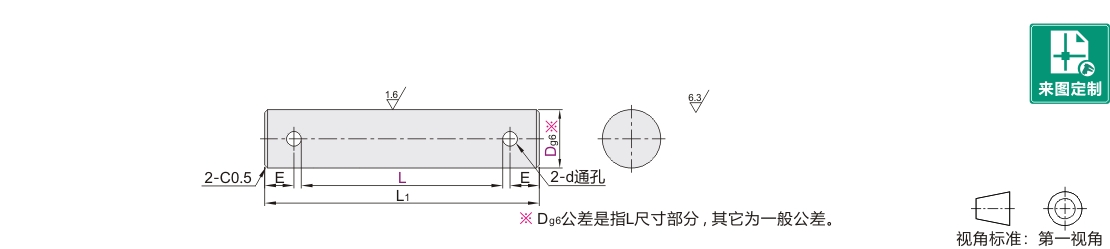

参数图
L尺寸选择型
| 型号 | L | L1 | E | d | 附件 开口销规格 |
|
| 代码 | D | |||||
| MHB01 MHB02 MHB06 |
3 | 10 12 14 15 16 18 20 | L+4.8 | 2 | 0.8 | 0.8-L8 |
| 4 | L+6 | 2.5 | 1 | 1-L10 | ||
| 5 | L+7.2 | 3 | 1.2 | 1.2-L10 | ||
| 6 | 15 16 18 20 22 24 25 30 | L+8.6 | 3.5 | 1.6 | 1.6-L10 | |
| 8 | 15 16 18 20 22 24 25 30 35 40 45 50 | L+10 | 4 | 2 | 2-L12 | |
| 10 | L+12.5 | 5 | 2.5 | 2.5-L15 | ||
| 12 | 22 24 25 30 35 40 45 50 | L+15.2 | 6 | 3.2 | 3.2-L20 | |
L尺寸指定型
| 型号 | 最小单位0.1 | L1 | E | d | 附件 开口销规格 |
|
| 代码 | D | L | ||||
| MHB21 MHB22 MHB23 MHB24 MHB25 MHB31 MHB41 |
3 | 5.0~60.0 | L+4.8 | 2 | 0.8 | 0.8-L8 |
| 4 | L+6 | 2.5 | 1 | 1-L10 | ||
| 5 | 10.0~80.0 | L+7.2 | 3 | 1.2 | 1.2-L10 | |
| 6 | 10.0~110.0 | L+8.6 | 3.5 | 1.6 | 1.6-L10 | |
| 8 | L+10 | 4 | 2 | 2-L12 | ||
| 10 | 15.0~120.0 | L+12.5 | 5 | 2.5 | 2.5-L15 | |
| 12 | 15.0~200.0 | L+15.2 | 6 | 3.2 | 3.2-L20 | |
| 13 | 25.0~220.0 | L+18 | 7 | 4 | 4-L20 | |
| 14 | ||||||
| 15 | ||||||
| 16 | 4-L25 | |||||
| 17 | ||||||
| 18 | ||||||
| 20 | 30.0~220.0 | L+22 | 8.5 | 5 | 5-L35 | |
| 22 | ||||||
| 25 | ||||||
-
