医疗 带肩铰链销 螺帽固定型
品牌名称：
怡合达
条件筛选：
固定方式 螺帽固定
硬度 无
肩部特征 对边切割形
轴径公差 公差固定
种类筛选 带肩铰链销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
尺寸选择
材质
表面处理
产品选型
D
L
5.0~220.0
/0.1
附件螺帽类型
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件(1个) | ||
| 国标 | 相当 | U型螺帽 | 标准螺帽 | |||
| Y-KCD81 | L尺寸选择型 | 45 | S45C | 发黑 | 镀锌U型螺帽 | 发黑(TBK51系列) |
| Y-KCD85 | L尺寸指定型 | 0Cr18Ni9 | SUS304 | — | 不锈钢U型螺帽 | 不锈钢(TBK55系列) |

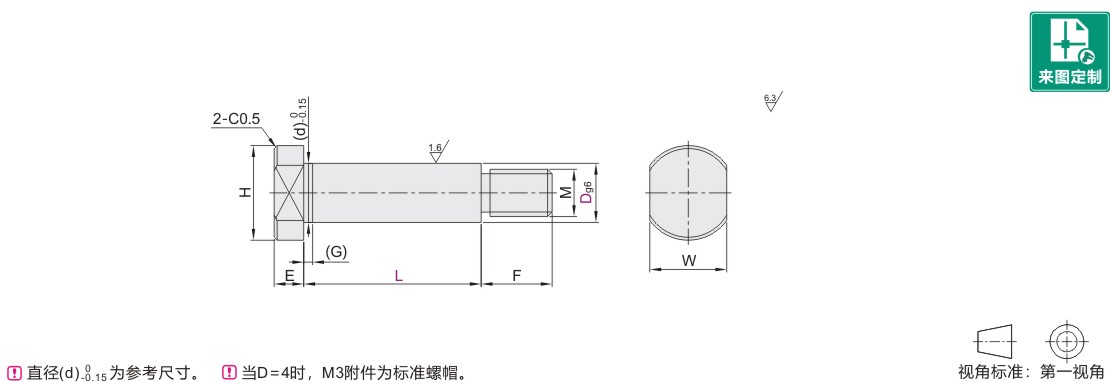

参数图
选型表
L尺寸选择型
| 型号 |
L |
附件 螺帽类型 |
H |
W |
E |
F |
(d) |
(G) |
M |
附件螺帽 |
||
| 代码 | Dg6 |
|||||||||||
| Y-KCD81 | 4 | -0.004 -0.012 |
10 12 14 15 16 18 20 22 24 25 30 | 无指定 (U型螺帽) A (标准螺帽) |
7 | 5 | 3 | 6 | 3.9 | 1.5 | M3 | M3×0.5 |
| 5 | 9 | 7 | 4 | 4.9 | M4 | M4×0.7 | ||||||
| 6 | 15 16 18 20 22 24 25 30 | 10 | 8 | 5 | 9 | 5.8 | M5 | M5×0.8 | ||||
| 8 | -0.005 -0.014 |
15 16 18 20 22 24 25 30 40 45 50 | 13 | 10 | 7.8 | M6 | M6×1.0 | |||||
| 10 | 18 20 22 24 25 30 35 40 45 50 | 16 | 13 | 12 | 9.8 | M8 | M8×1.25 | |||||
| 12 | -0.006 -0.017 |
22 24 25 30 35 40 45 50 | 18 | 14 | 16 | 11.8 | M10 | M10×1.5 | ||||
L尺寸指定型
| 型号 | L 最小单位0.1 |
附件 螺帽类型 |
H | W | E | F | (d) | (G) | M | 附件螺帽 | ||
| 代码 | Dg6 | |||||||||||
| Y-KCD85 | 4 | -0.004 -0.012 |
5.0~55.0 | 无指定 (U型螺帽) A (标准螺帽) |
7 | 5 | 3 | 6 | 3.9 | 1.5 | M3 | M3×0.5 |
| 5 | 5.0~65.0 | 9 | 7 | 4 | 4.9 | M4 | M4×0.7 | |||||
| 6 | 10.0~110.0 | 10 | 8 | 5 | 9 | 5.8 | M5 | M5×0.8 | ||||
| 8 | -0.005 -0.014 |
13 | 10 | 7.8 | M6 | M6×1.0 | ||||||
| 10 | 16 | 13 | 12 | 9.8 | M8 | M8×1.25 | ||||||
| 12 | -0.006 -0.017 |
15.0~220.0 | 18 | 14 | 16 | 11.8 | M10 | M10×1.5 | ||||
| 13 | 200~2200 | 24 | 21 | 18 | 12.8 | M12 | M12×1.75 | |||||
| 14 | 13.8 | |||||||||||
| 15 | 14.8 | |||||||||||
| 16 | 15.8 | |||||||||||
| 17 | 16.8 | |||||||||||
| 18 | 24 | 17.8 | ||||||||||
| 20 | -0.007 -0.020 |
27 | 23 | 19.8 | M16 | M16×2.0 | ||||||
| 22 | 21.8 | |||||||||||
| 25 | 30 | 27 | 24.8 | |||||||||
| 30 | 40.0~220.0 | 35 | 30 | 30 | 29.0 | |||||||
默认附件为U型螺帽，需要标准螺帽的可选A(标准螺帽)。
-
