医疗 带肩铰链销 挡圈固定型
品牌名称：
怡合达
条件筛选：
固定方式 挡圈固定
肩部特征 带肩
轴径公差 公差固定
种类筛选 带肩铰链销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
尺寸选择
材质
硬度
表面处理
产品选型
D
L
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
硬度 |
表面处理 |
附件 |
|||
| 国标 | 相当 | 种类 | 材质 | |||||
| Y-KCD31 | 挡圈 固定型 |
L尺寸选择型 | 45 | S45C | 40~45HRC | 发黑 | 1个挡圈 | 弹簧钢 |
| Y-KCD32 | 0Cr18Ni9 | SUS304 | — | — | 不锈钢 | |||
| Y-KCD41 | L尺寸指定型 | 45 | S45C | 发黑 | 弹簧钢 | |||
| Y-KCD42 | 40~45HRC镀层硬度850HV~ | 镀硬铬,镀层厚度3~5µm | ||||||
| Y-KCD43 | 0Cr18Ni9 | SUS304 | — | — | 不锈钢 | |||
| Y-KCD44 | 9Cr18Mo | SUS440C | 48~53HRC | |||||
| Y-KCD45 | 48~53HRC镀层硬度850HV~ | 镀硬铬,镀层厚度3~5µm | ||||||

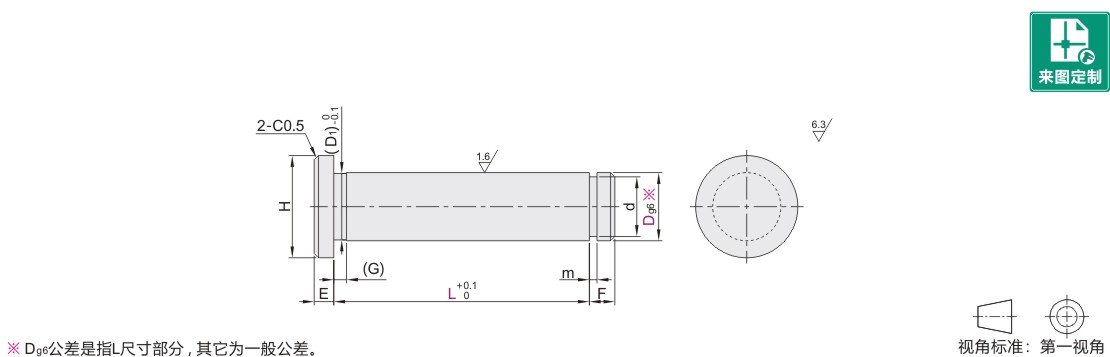

参数图
选型表
L尺寸选择型
| 型号 |
L |
m |
F |
(D1) |
(G) |
d |
E |
H |
附件挡圈 |
|||||
| 代码 | Dg6 |
形状 | 规格 | |||||||||||
| Y-KCD31 Y-KCD32 |
3 | -0.002 -0.008 |
10 12 14 15 16 18 20 22 24 25 30 | 0.5 | +0.05 0 |
2 | 2.9 | 1.5 | 2 | +0.06 0 |
1.5 | 5.5 | E型 | 2 |
| 4 | -0.004 -0.012 |
0.7 | +0.1 0 |
3.9 | 3 | 6.5 | 3 | |||||||
| 5 | 4.9 | 4 | +0.075 0 |
8 | 4 | |||||||||
| 6 | 15 16 18 20 22 24 25 30 35 40 45 50 | 5.8 | 5 | 9 | 5 | |||||||||
| 8 | -0.005 -0.014 |
18 20 22 24 25 30 35 40 45 50 | 0.9 | 3 | 7.8 | 7 | +0.09 0 |
2 | 12 | 7 | ||||
| 10 | 1.15 | +0.14 0 |
9.8 | 9.6 | 0 -0.09 |
14 | C型 | 10 | ||||||
| 12 | -0.006 -0.017 |
22 24 25 30 35 40 45 50 | 11.8 | 11.5 | 0 -0.11 |
3 | 17 | 12 | ||||||
L尺寸指定型
| 型号 | L 最小单位0.1 |
m | F | (D1) | (G) | d | E | H | 附件挡圈 | |||||
| 代码 | Dg6 | 形状 | 规格 | |||||||||||
| Y-KCD41 Y-KCD42 Y-KCD43 Y-KCD44 Y-KCD45 |
2 | -0.002 -0.008 |
5.0~32.0 | 0.5 | +0.05 0 |
2 | 1.9 | 1.5 | 1.5 | +0.06 0 |
1.5 | 4.5 | E型 | 1.5 |
| 3 | 5.0~55.0 | 2.9 | 2 | 5.5 | 2 | |||||||||
| 4 | -0.004 -0.012 |
0.7 | +0.1 0 |
3.9 | 3 | 6.5 | 3 | |||||||
| 5 | 10.0~65.0 | 4.9 | 4 | +0.075 0 |
8 | 4 | ||||||||
| 6 | 10.0~110.0 | 5.8 | 5 | 9 | 5 | |||||||||
| 8 | -0.005 -0.014 |
0.9 | 3 | 7.8 | 7 | +0.09 0 |
2 | 12 | 7 | |||||
| 10 | 15.0~110.0 | 1.15 | +0.14 0 |
9.8 | 9.6 | 0 -0.09 |
14 | C型 | 10 | |||||
| 12 | -0.006 -0.017 |
15.0~220.0 | 11.8 | 11.5 | 0 -0.11 |
3 | 17 | 12 | ||||||
| 13 | 20.0~220.0 | 12.8 | 12.4 | 18 | 13 | |||||||||
| 14 | 13.8 | 13.4 | 19 | 14 | ||||||||||
| 15 | 14.8 | 14.3 | 20 | 15 | ||||||||||
| 16 | 15.8 | 15.2 | 21 | 16 | ||||||||||
| 17 | 16.8 | 16.2 | 22 | 17 | ||||||||||
| 18 | 1.35 | 17.8 | 17 | 23 | 18 | |||||||||
| 20 | -0.007 -0.020 |
19.8 | 19 | 0 -0.21 |
4 | 26 | 20 | |||||||
| 22 | 21.8 | 21 | 27 | 22 | ||||||||||
| 25 | 24.8 | 23.9 | 31 | 25 | ||||||||||
-
