图片仅供参考，请以已选的规格为准
医疗 带肩铰链销 标准型·内螺纹型/带内六角孔型·内螺纹型
品牌名称：
怡合达
条件筛选：
固定方式 内螺纹固定
材质 SUS304
硬度 无
表面处理 无
轴径公差 公差固定
种类筛选 带肩铰链销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
肩部特征
产品选型
D
L
15.0~220.0
/0.1
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 | 材质 | ||
| 标准型 | 带内六角孔型 | 国标 | 相当 |
| Y-KCD71 | Y-KCD75 | 0Cr18Ni9 | SUS304 |

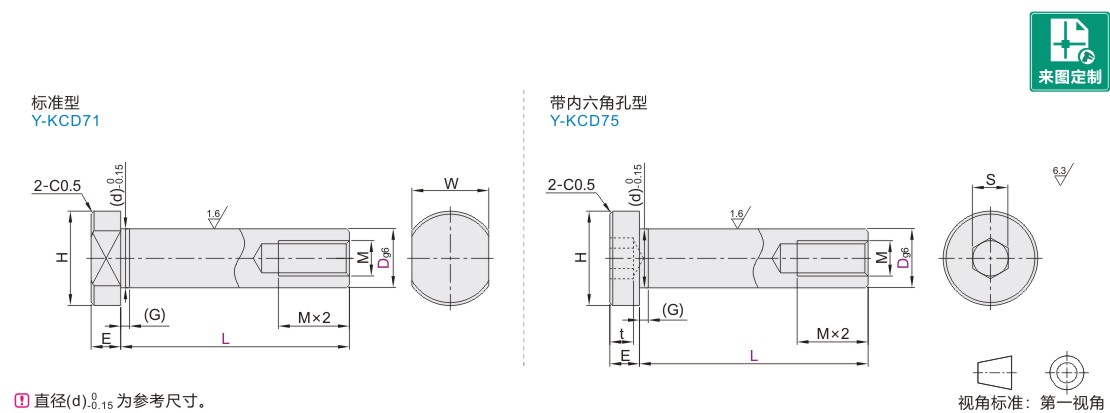

参数图
选型表
标准型
| 型号 |
L 最小单位0.1 |
H |
W |
(d) |
(G) |
E |
M |
||
| 代码 | Dg6 |
||||||||
| Y-KCD71 | 6 | -0.004 -0.012 |
15.0~110.0 |
10 | 8 | 5.8 | 1.5 | 5 | M3 |
| 8 | -0.005 -0.014 |
13 | 10 | 7.8 | M5 | ||||
| 10 | 20.0~110.0 | 16 | 13 | 9.8 | M6 | ||||
| 12 | -0.006 -0.017 |
20.0~220.0 | 18 | 14 | 11.8 | ||||
| 13 | 25.0~220.0 | 24 | 21 | 12.8 | M8 | ||||
| 14 | 13.8 | ||||||||
| 15 | 14.8 | ||||||||
| 16 | 30.0~220.0 | 15.8 | M10 | ||||||
| 17 | 16.8 | M12 | |||||||
| 18 | 17.8 | ||||||||
| 20 | -0.007 -0.020 |
35.0~220.0 | 27 | 23 | 19.8 | ||||
| 22 | 21.8 | M16 | |||||||
| 25 | 30 | 27 | 24.8 | ||||||
带内六角孔型
| 型号 |
L 最小单位0.1 |
H |
E |
S |
t |
(d) |
(G) |
M |
||
| 代码 | Dg6 |
|||||||||
| Y-KCD75 | 6 | -0.004 -0.012 |
15.0~110.0 | 10 | 5 | 3 | 2 | 5.8 | 1.5 | M3 |
| 8 | -0.005 -0.014 |
20.0~110.0 | 13 | 5 | 3 | 7.8 | M5 | |||
| 10 | 25.0~110.0 | 16 | 6 | 4 | 9.8 | M6 | ||||
| 12 | -0.006 -0.017 |
25.0~220.0 | 18 | 11.8 | ||||||
| 13 | 30.0~220.0 | 24 | 12.8 | M8 | ||||||
| 14 | 8 | 5 | 13.8 | |||||||
| 15 | 14.8 | |||||||||
| 16 | 35.0~220.0 | 15.8 | M10 | |||||||
| 17 | 16.8 | M12 | ||||||||
| 18 | 17.8 | |||||||||
| 20 | -0.007 -0.020 |
40.0~220.0 | 27 | 10 | 6 | 19.8 | ||||
| 22 | 21.8 | M16 | ||||||||
| 25 | 55.0~220.0 | 30 | 12 | 8 | 24.8 | |||||
-
