医疗 带肩铰链销 标准型/超薄头型 带内六角孔型·螺帽固定型
品牌名称：
怡合达
条件筛选：
固定方式 螺帽固定
轴径公差 公差固定
种类筛选 带肩铰链销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
材质
硬度
肩部特征
表面处理
产品选型
D
L
10.0~220.0
/0.1
选择无默认U型螺帽螺帽类型
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 |
材质 |
硬度 |
表面处理 |
附件(1个) |
|||
| 标准型 | 超薄头型 | 国标 | 相当 | U型螺帽 | 标准螺帽 | ||
| — | Y-KCD61 | 45 | S45C | — | 发黑 | 镀锌U型螺帽 | 发黑标准螺帽 |
| Y-KCD52 | — | 40~45HRC | |||||
| Y-KCD56 | Y-KCD66 | 0Cr18Ni9 | SUS304 | — | — | 不锈钢U型螺帽 | 不锈钢标准螺帽 |
| Y-KCD58 | Y-KCD68 | 9Cr18Mo | SUS440C | 48~53HRC | |||

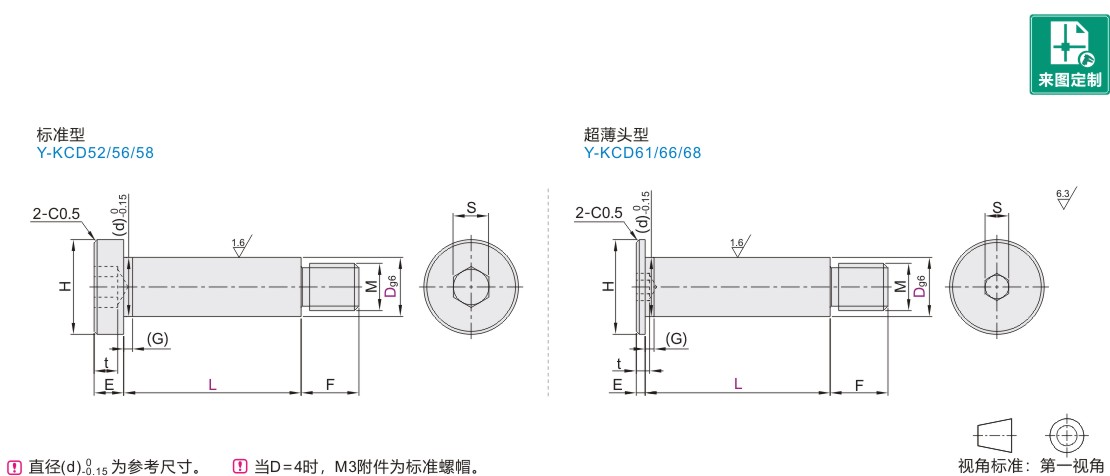

参数图
选型表
标准型
| 型号 |
L 最小单位0.1 |
附件螺帽 类型 |
H |
E |
F |
S |
t |
(d) |
(G) |
M |
附件螺帽 |
||
| 代码 | Dg6 |
||||||||||||
| Y-KCD52 Y-KCD56 Y-KCD58 |
4 | -0.004 -0.012 |
10.0~55.0 | 无指定(U型螺帽) A(标准螺帽) |
7 | 5 | 6 | 2.5 | 2 | 3.9 | 1.5 | M3 | M3×0.5 |
| 5 | 10.0~65.0 | 9 | 4.9 | M4 | M4×0.7 | ||||||||
| 6 | 10.0~110.0 | 10 | 9 | 3 | 5.8 | M5 | M5×0.8 | ||||||
| 8 | -0.005 -0.014 |
10.0~110.0 | 13 | 5 | 3 | 7.8 | M6 | M6×1.0 | |||||
| 10 | 16 | 12 | 6 | 4 | 9.8 | M8 | M8×1.25 | ||||||
| 12 | -0.006 -0.017 |
10.0~220.0 | 18 | 16 | 11.8 | M10 | M10×1.5 | ||||||
| 13 | 20.0~220.0 | 24 | 18 | 12.8 | M12 | M12×1.75 | |||||||
| 14 | 8 | 5 | 13.8 | ||||||||||
| 15 | 14.8 | ||||||||||||
| 16 | 15.8 | ||||||||||||
| 17 | 16.8 | ||||||||||||
| 18 | 24 | 17.8 | |||||||||||
| 20 | -0.007 -0.020 |
27 | 10 | 6 | 19.8 | M16 | M16×2.0 | ||||||
| 22 | 21.8 | ||||||||||||
| 25 | 30 | 12 | 8 | 24.8 | |||||||||
超薄头型
| 型号 |
L 最小单位0.1 |
附件螺帽 类型 |
H |
E |
F |
S |
t |
(d) |
(G) |
M |
||
| 代码 | Dg6 |
|||||||||||
| Y-KCD61 Y-KCD66 Y-KCD68 |
4 | -0.004 -0.012 |
10.0~55.0 | 无指定(U型螺帽) A(标准螺帽) |
7 | 1.5 | 6 | 2 | 2 | 3.9 | 1.5 | M3 |
| 5 | 10.0~65.0 | 9 | 2.5 | 4.9 | M4 | |||||||
| 6 | 10.0~110.0 | 10 | 9 | 5.8 | M5 | |||||||
| 8 | -0.005 -0.014 |
13 | 3 | 7.8 | M6 | |||||||
| 10 | 15.0~110.0 | 16 | 12 | 4 | 3 | 9.8 | M8 | |||||
| 12 | -0.006 -0.017 |
15.0~220.0 | 18 | 2.5 | 16 | 11.8 | M10 | |||||
| 13 | 25.0~220.0 | 24 | 18 | 12.8 | M12 | |||||||
| 14 | 5 | 13.8 | ||||||||||
| 15 | 14.8 | |||||||||||
| 16 | 30.0~220.0 | 15.8 | ||||||||||
| 20 | -0.007 -0.020 |
27 | 24 | 6 | 4 | 19.8 | M16 | |||||
| 25 | 30 | 8 | 5 | 24.8 | ||||||||
-
