图片仅供参考，请以已选的规格为准
带肩铰链销 轴径公差选择型 挡圈固定型 螺帽固定型 公差可选 带肩型
条件筛选：
镀层厚度 镀层厚度3~5μm
镀层硬度 镀层硬度850HV~
轴径公差 公差可选
形状筛选 带肩铰链销
种类筛选 带肩铰链销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
固定方式
材质
硬度
肩部特征
表面处理
产品选型
D公差选择
D
L
5.0~220.0
/0.1
附件螺帽类型
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 材质 | 硬度 | 表面处理 | 附件 | |||||||
| 挡圈 固定型 |
螺帽 固定型 |
国标 | 相当 | 挡圈固定型 | 螺帽固定型 | 螺帽固定型 | |||||
| 名称 | 材质 | 名称 | 材质 | 名称 | 材质 | ||||||
| MIT01 | MIT21 | 45 | S45C | — | 发黑 | 1个 挡圈 |
弹簧钢 | 1个 U型 螺帽 |
镀锌 | 1个 标准 螺帽 |
发黑 (TBK51系列) |
| MIT02 | MIT22 | 40~45HRC | |||||||||
| MIT03 | MIT23 | — | 无电解镀镍 | 不锈钢 | 不锈钢 | 不锈钢 (TBK55系列) |
|||||
| MIT04 | MIT24 | 40~45HRC | |||||||||
| MIT05 | MIT25 | 40~45HRC 镀层硬度850HV~ |
镀硬铬,镀层 厚度3~5µm |
弹簧钢 | 镀锌 | 镀锌 (TBK52系列) |
|||||
| MIT11 | MIT31 | 0Cr18Ni9 | SUS304 | — | — | 不锈钢 | 不锈钢 | 发不锈钢 (TBK55系列) |
|||
| MIT16 | MIT36 | 9Cr18Mo | SUS440C | 48~53HRC | |||||||
| D | 公差选择 | |||||
| M | P | H | F | C | T※ | |
| m6 | p6 | h7 | f8 | c9 | — | |
| 2·3 | +0.008 +0.002 |
+0.012 +0.006 |
0 -0.010 |
-0.006 -0.020 |
-0.060 -0.085 |
-0.025 -0.034 |
| 4·5·6 | +0.012 +0.004 |
+0.020 +0.012 |
0 -0.012 |
-0.010 -0.028 |
-0.070 -0.100 |
-0.025 -0.037 |
| 8·10 | +0.015 +0.006 |
+0.024 +0.015 |
0 -0.015 |
-0.013 -0.035 |
-0.080 -0.116 |
-0.025 -0.040 |
| 12~18 | +0.018 +0.007 |
+0.029 +0.018 |
0 -0.018 |
-0.016 -0.043 |
-0.095 -0.138 |
-0.025 -0.043 |
| 20~25 | +0.021 +0.008 |
+0.035 +0.022 |
0 -0.021 |
-0.020 -0.053 |
-0.110 -0.162 |
-0.025 -0.046 |
※ T公差是与无油衬套配合使用时的建议公差。
 直径(d) |
0 -0.15 |
为参考尺寸。 |
工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

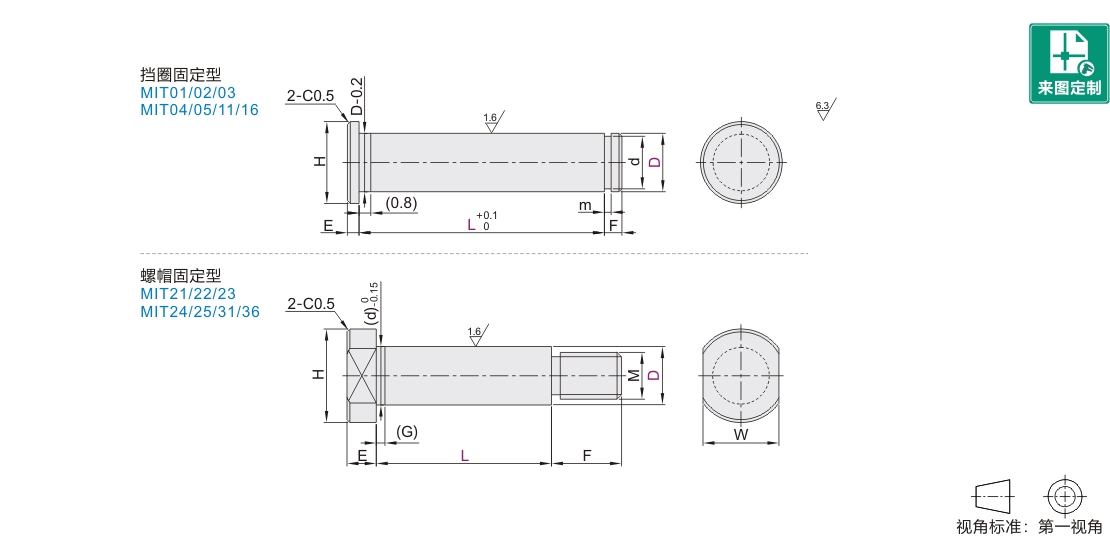

参数图
挡圈固定型
| 型号 | L 最小单位0.1 |
m | F | d | E | H | 附件挡圈 | |||||
| 代码 | 公差 | D | 形状 | 规格 | ||||||||
| MIT01 MIT02 MIT03 MIT04 MIT05 MIT11 MIT16 |
M(m6)
|
2 | 5.0~32.0 | 0.5 | +0.05 0 |
2 | 1.5 | +0.06 0 |
1.5 | 4.5 | E型 | 1.5 |
| 3 | 5.0~55.0 | 2 | 5.5 | 2 | ||||||||
| 4 | 0.7 |
+0.1 0 |
3 | 6.5 | 3 | |||||||
| 5 | 10.0~65.0 | 4 | +0.075 0 |
8 | 4 | |||||||
| 6 | 10.0~110.0 | 5 | 9 | 5 | ||||||||
| 8 | 0.9 | 3 | 7 | +0.09 0 |
2 | 12 | 7 | |||||
| 10 | 15.0~110.0 | 1.15 |
+0.14 0 |
9.6 | -0.09 0 |
14 | C型 | 10 | ||||
| 12 | 15.0~220.0 | 11.5 | 0 -0.11 |
3 | 17 | 12 | ||||||
| 13 | 25.0~220.0 | 12.4 | 18 | 13 | ||||||||
| 14 | 13.4 | 19 | 14 | |||||||||
| 15 | 14.3 | 20 | 15 | |||||||||
| 16 | 30.0~220.0 | 15.2 | 21 | 16 | ||||||||
| 17 | 16.2 | 22 | 17 | |||||||||
| 18 | 1.35 | 17 | 23 | 18 | ||||||||
| 20 | 19 | 0 -0.21 |
4 | 26 | 20 | |||||||
| 22 | 21 | 27 | 22 | |||||||||
| 25 | 23.9 | 31 | 25 | |||||||||
螺帽固定型
| 型号 | L 最小单位0.1 |
附件 螺帽类型 |
H | W | E | F | (d) | (G) | M | 附件螺帽 | ||
| 代码 | 公差 | D | ||||||||||
| MIT21 MIT22 MIT23 MIT24 MIT25 MIT31 MIT36 |
M(m6)
|
4 | 5.0~55.0 | 无指定 (U型螺帽) A (标准螺帽) |
7 | 5 | 3 | 6 | 3.9 | 1.5 | M3 | M3×0.5 |
| 5 | 5.0~65.0 | 9 | 7 | 4 | 4.9 | M4 | M4×0.7 | |||||
| 6 | 10.0~110.0 | 10 | 8 | 5 | 9 | 5.8 | M5 | M5×0.8 | ||||
| 8 | 13 | 10 | 7.8 | M6 | M6×1.0 | |||||||
| 10 | 16 | 13 | 12 | 9.8 | M8 | M8×1.25 | ||||||
| 12 | 15.0~220.0 | 18 | 14 | 16 | 11.8 | M10 | M10×1.5 | |||||
| 13 | 25.0~220.0 | 24 | 21 | 18 | 12.8 | M12 | M12×1.75 | |||||
| 14 | 13.8 | |||||||||||
| 15 | 14.8 | |||||||||||
| 16 | 30.0~220.0 | 15.8 | ||||||||||
| 17 | 16.8 | |||||||||||
| 18 | 17.8 | |||||||||||
| 20 | 27 | 23 | 24 | 19.8 | M16 | M16×2.0 | ||||||
| 22 | 21.8 | |||||||||||
| 25 | 30 | 27 | 24.8 | |||||||||
默认附件为U型螺帽，需要标准螺帽的可选A(标准螺帽)。
-
