      图片仅供参考，请以已选的规格为准

        定位销 大头锥角型 直杆型 二阶型 标准型 圆型 公差等级Dm6/Dp6 镀硬铬 无肩型

        条件筛选：

        形状 大头形
        安装侧端面形状 直杆型
        导入侧端面形状 无
        导入头部形状 锥角形
        导入表面形状 圆形
        肩部 无肩型
        形状筛选 二阶型定位销
        种类筛选 二阶型定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 12 项未选择

            代码

            参数选型

            公差等级

            材质

            硬度

            表面处理

            产品选型

            D

            P

            2.00~30.00
            /0.01

            Q

            1.00~29.00
            /0.01

            L

            2~42
            /1

            B

            2.0~20.0
            /0.1

            A

            1.0~10.0
            /0.1

            F

            2.0~20.0
            /0.1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 材质 硬度 表面处理
            Dm6 Dp6 国标 相当
            YCL01 YCL21 9CrWMn SKS3 淬火硬度58~61HRC —
            YCL02 — 0Cr18Ni9 SUS304 —
            YCL03 YCL23 镀层硬度850HV~ 镀硬铬 , 镀层厚度5~8 μm



            D尺寸公差

            D m6 p6
            2·3 +0.008
            +0.002            		 +0.012
            +0.006
            4~6 +0.012
            +0.004            		 +0.020
            +0.012
            8·10 +0.015
            +0.006             		 +0.024
            +0.015
            12·16 +0.018
            +0.007            		 +0.029
            +0.018
            20  +0.021
            +0.008             		 +0.035
            +0.022



            P＜Q不适用。
            Q₁=Q-E*tan15*2
            工艺孔加工条件：D·L·F≥4且Q₁≥2.2。(工艺孔详细尺寸见产品简介)

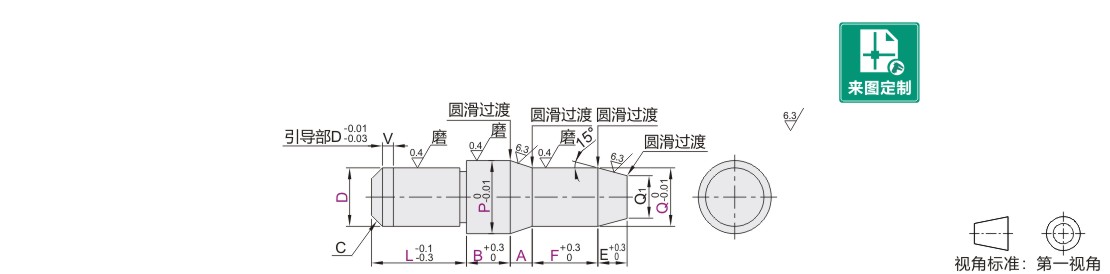

            参数图



            选型表

            型号 最小单位0.01 最小单位1 最小单位0.1 E C V
            代码 D P Q L B A F
            Dm6
            YCL01
            YCL02
            YCL03

            Dp6
            YCL21
            YCL23            		 2 2.00~4.00 1.00~3.00 2~8 2.0~6.0 1.0~3.0 2.0~6.0 1 0.3 0.5
            3 3.00~6.00 1.00~5.00 3~8 2.0~10.0 1.0~5.0 2.0~10.0 2 0.5 1.5
            4 4.00~7.00 2.00~6.00 4~10 2.0~15.0 1.0~8.0 2.0~15.0 3 1
            5 5.00~8.00 2.00~7.00 5~12 2.0~20.0 1.0~10.0 2.0~20.0
            6 6.00~10.00 2.00~9.00 6~15
            8 8.00~13.00 3.00~12.00 8~18 4 1.5 2.5
            10 10.00~15.00 3.00~14.00 10~22 3.0~20.0 3.0~20.0 2
            12 12.00~16.00 5.00~15.00 12~26
            16 16.00~25.00 10.00~24.00 16~35 5.0~20.0 5.0~20.0 5 3
            20 20.00~30.00 13.00~29.00 20~42
