查看大图
图片仅供参考，请以已选的规格为准

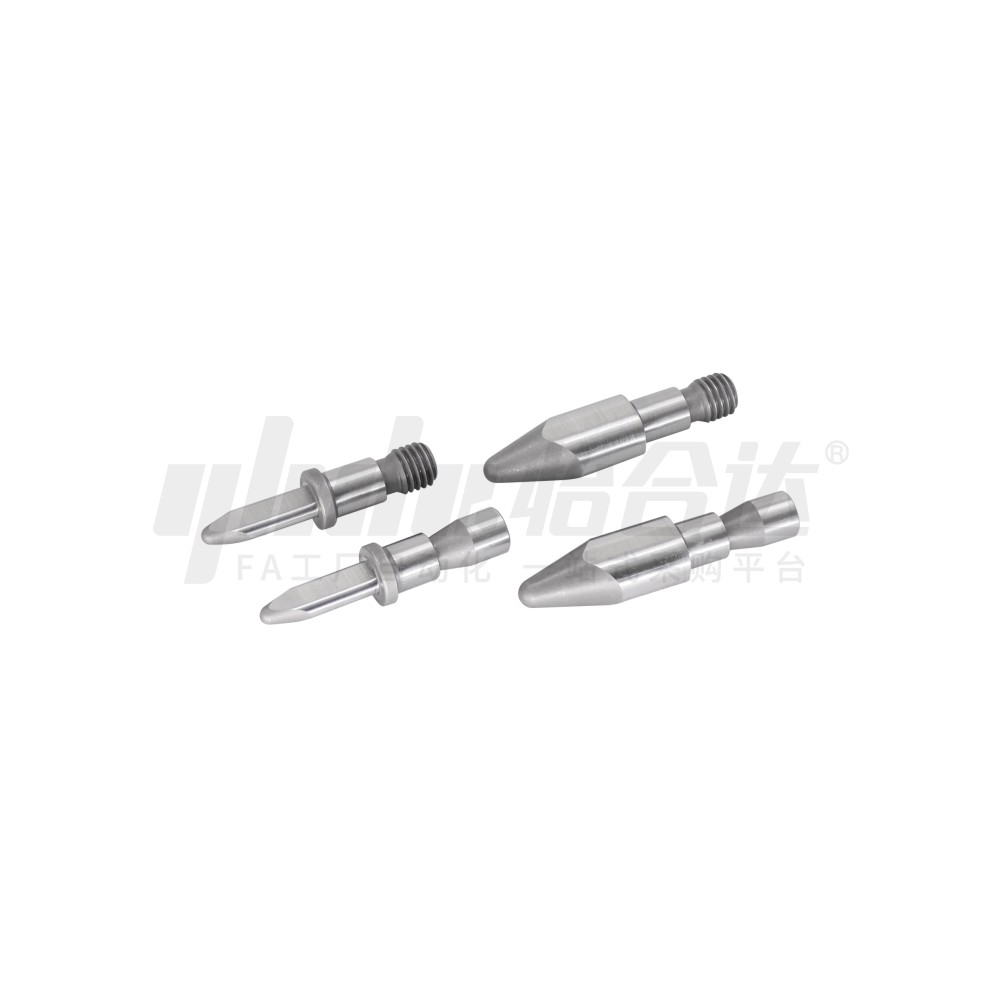

定位销 夹具用 · 锥角R形 无肩型 · 外螺纹型 止动螺丝型 带肩型 · 外螺纹型 止动螺丝型
条件筛选：
表面处理 无
公差等级 Dg6
尺寸选择 P.W.B尺寸指定型
导入侧端面形状 无
导入头部形状 锥角R形
导入表面形状 腰孔型
种类筛选 夹具用定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
安装侧端面形状
材质
硬度
肩部
产品选型
D
P
5.0~32.0
/0.1
W
3.0~30.0
/0.1
B
5~30
/1
L
技术图档
3D预览

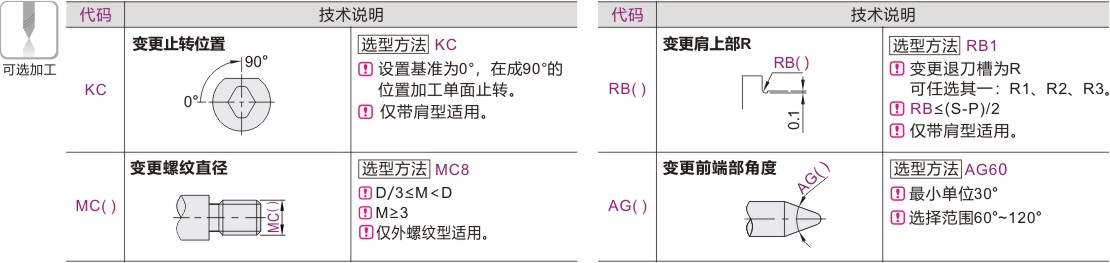

可选加工参数
材质图
参数图
材质图
| 带肩型 |
无肩型 |
材质 |
硬度 | 表面处理 | |||
| 外螺纹型 | 止动螺丝型 | 外螺纹型 | 正动螺丝型 | 国标 | 相当 | ||
| YKN01 | YKN11 | YKN21 | YKN31 | 35CrMo | SCM435 | 淬火硬度33~38HRC | 一 |
| YKN02 | YKN12 | YKN22 | YKN32 | 20CrMo | SCM420 | 渗碳淬火，硬度56HRC-(深0.8~1.2)螺纹部防渗处理 | |

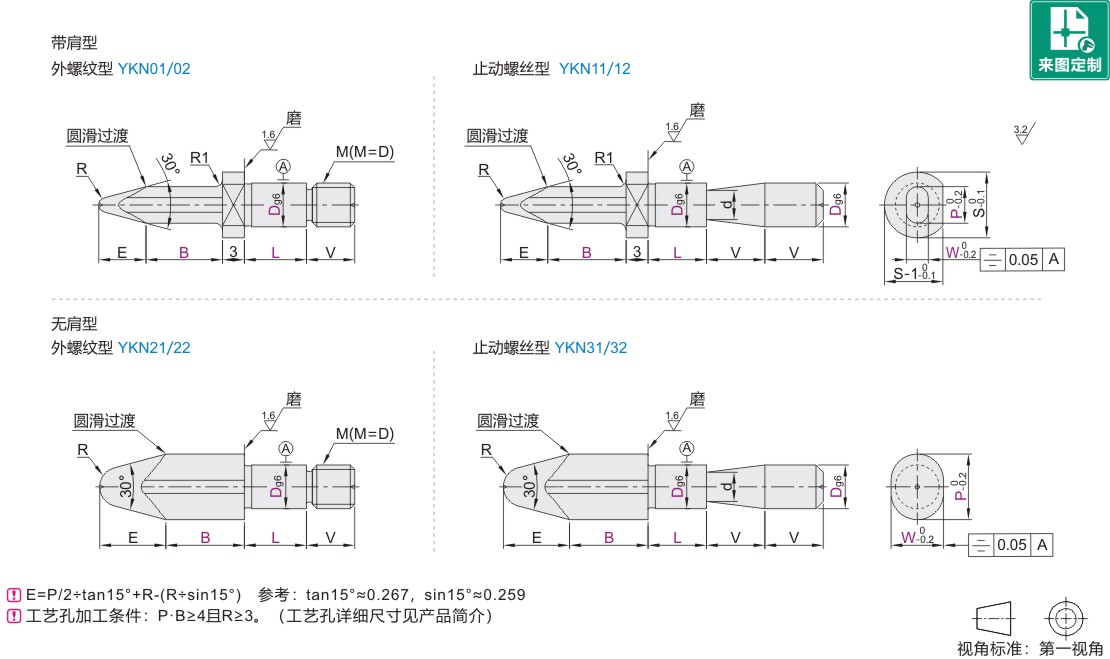

参数图
带肩型
| 型号 | P 最小单位0.1 |
W 最小单位0.1 |
B 最小单位1 |
L | V | S | d | R | 适用的 止动螺丝 |
||||
| 代码 | Dg6 | 外螺纹型 | 止动螺丝型 | 外螺纹型 | 止动螺丝型 | ||||||||
| 外螺纹型 YKN01 YKNO2 止动螺丝型 YKN11 YKN12 |
6 | -0.004 -0.012 |
5.0~9.0 | 3.0~17.0 (W≤P-2) |
5~30 (B≤W×4) |
5 8 | 8 | 6 | 8 | 9 | 4 | 1 | M5 |
| 8 | -0.005 -0.014 |
5.0~11.0 | 5 12 15 | 10 | 11 | 5 | 1.5 | ||||||
| 10 | 7.0~13.0 | 10 12 15 | 10 | 12 | 13 | 7 | 2 | M6 | |||||
| 12 | -0.006 -0.017 |
9.0~15.0 | 12 15 18 | 12 | 15 | 10 | 15 | 9 | 3 | ||||
| 16 | 13.0~19.0 | 15 18 20 | 18 | 19 | 13 | 4 | M8 | ||||||
无肩型
| 型号 | P 最小单位0.1 |
W 最小单位0.1 |
B 最小单位1 |
L | V | d | R | 适用的 止动螺丝 |
||||
| 代码 | Dg6 | 外螺纹型 | 止动螺丝型 | 外螺纹型 | 止动螺丝型 | |||||||
| 外螺纹型 YKN21 YKN22 止动螺丝型 YKN31 YKN32 |
6 | -0.004 -0.012 |
10.0~12.0 | 8.0~30.0 (D+2≤W≤P-2) |
5~30 (B≤W×4) |
5 8 | 8 | 6 | 8 | 4 | 3 | M5 |
| 8 | -0.005 -0.014 |
12.0~16.0 | 5 12 15 | 10 | 5 | |||||||
| 10 | 14.0~20.0 | 10 12 15 | 10 | 12 | 7 | M6 | ||||||
| 12 | -0.006 -0.017 |
16.0~24.0 | 12 15 18 | 12 | 15 | 10 | 9 | 5 | M8 | |||
| 16 | 20.0~32.0 | 15 18 20 | 18 | 13 | 6 | |||||||
-
