        定位销 普通级夹具用 前端形状选择型 无肩型 螺帽固定型 止动螺丝型 外螺纹型 圆型 多棱型 镀硬铬

        品牌名称：

        怡合达

        条件筛选：

        精度等级 普通级
        导入侧端面形状 无
        肩部 无肩型
        种类筛选 夹具用定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 15 项未选择

            代码

            参数选型

            安装侧端面形状

            导入头部形状

            导入表面形状

            材质

            硬度

            表面处理

            形状筛选

            夹具用定位销 前端形状锥头R形
            夹具用定位销 前端形状锥头R形

            产品选型

            前端形状

            D

            P

            8.0~35.0
            /0.1

            B

            2~32
            /1

            L

            A

            E

            1~12
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 形状 材质 硬度 表面处理
            标准型 选择型 国标 相当
            YJY01 YJY11 无肩型 螺帽
            固定型            		 圆型 35CrMo SCM435 淬火硬度33～38HRC —
            YJY02 YJY12 淬火硬度33～38HRC,镀层硬度850HV~ 镀硬铬,镀层厚度3~5μm
            YJY03 YJY13 20CrMo SCM420 渗碳淬火硬度56HRC~(深度0.8~1.2),螺纹部防渗处理 —
            YJY21 YJY31 多棱型 35CrMo SCM435 淬火硬度33～38HRC —
            YJY22 YJY32 淬火硬度33～38HRC,镀层硬度850HV~ 镀硬铬,镀层厚度3~5μm
            YJY23 YJY33 20CrMo SCM420 渗碳淬火硬度56HRC~(深度0.8~1.2),螺纹部防渗处理 —
            YJY41 YJY51 止动
            螺丝型            		 圆型 35CrMo SCM435 淬火硬度33～38HRC —
            YJY42 YJY52 淬火硬度33～38HRC,镀层硬度850HV~ 镀硬铬,镀层厚度3~5μm
            YJY43 YJY53 20CrMo SCM420 渗碳淬火硬度56HRC~(深度0.8~1.2) —
            YJY61 YJY71 多棱型 35CrMo SCM435 淬火硬度33～38HRC —
            YJY62 YJY72 淬火硬度33～38HRC,镀层硬度850HV~ 镀硬铬,镀层厚度3~5μm
            YJY63 YJY73 20CrMo SCM420 渗碳淬火硬度56HRC~(深度0.8~1.2) —



            工艺孔加工条件：标准型:B≥4；前端形状B:B≥4且P₁>3；前端形状R:B≥4。(工艺孔详细尺寸见产品简介)

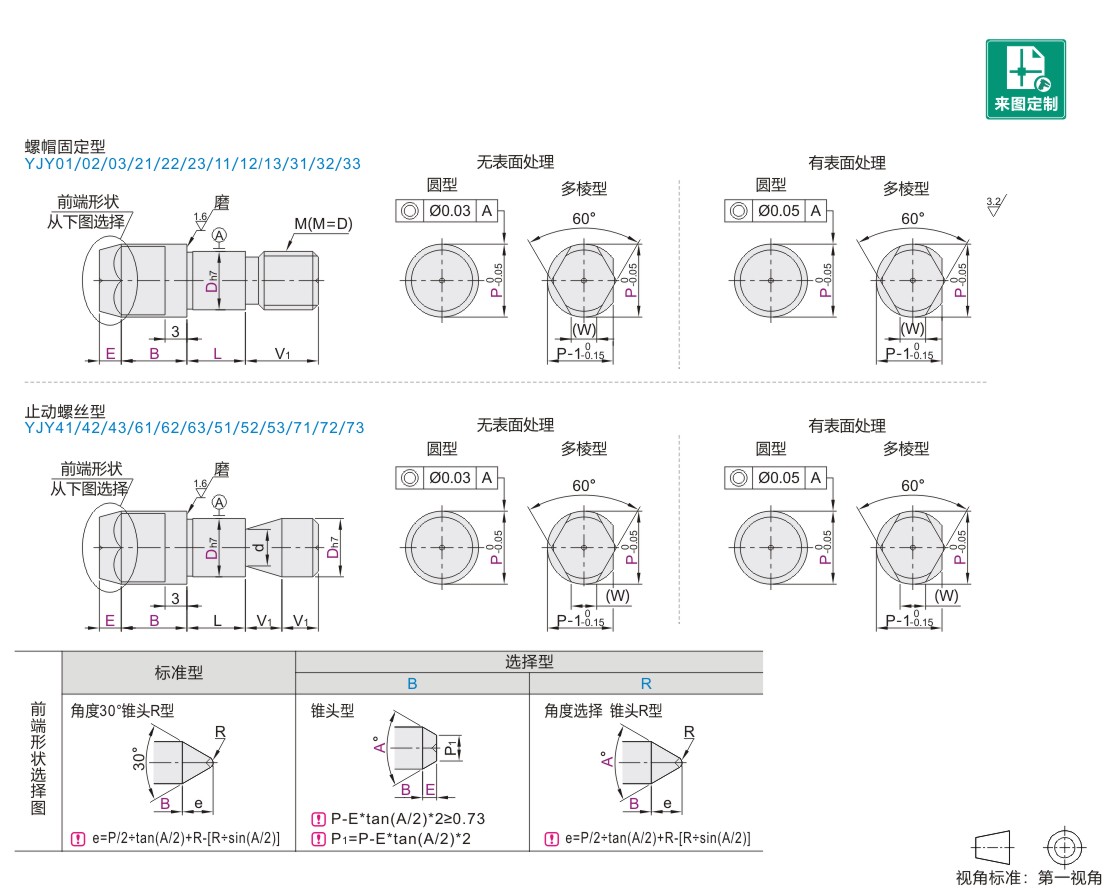

            参数图



            螺帽固定型

            型号 最小单位0.1 B(最小单位1) L A 最小单位1 V1 R W
            代码 前端形状 Dh7 P 圆型 多棱型 E(B形)
            标准型   选择型
            YJY01   YJY11
            YJY02   YJY12
            YJY03   YJY13
            YJY21   YJY31
            YJY22   YJY32
            YJY23   YJY33            		 标准型
            无指定(角度30°锥头R型)

            选择型
            B(锥头型)
            R(角度选择,锥头R型)            		 6 0
            -0.012            		 8.0~12.0 2~32 5~32 5  8  10 30

            60

            90

            120            		 1~12 6 3 3
            8 0
            -0.015            		 10.0~16.0 5  8  10  12  15 10 4 3.5
            10T 12.0~20.0 (5) (8) 10  12  15 15 5 5
            10 12 4 4
            12 0
            -0.018            		 14.0~25.0   (8)  10  12  15  18 15 6 6
            16 18.0~32.0         (10) 12  15  18  20 18 8 8
            20 0
            -0.021            		 22.0~35.0                 12  15  18  20 22 9



            ( )内L尺寸不适用于多棱型。　　 A=30°时前端形状不可选择R型。



            止动螺丝型

            型号 最小单位0.1 B(最小单位1) A 最小单位1 L V1 d R 适用的
            止动螺丝            		 W
            代码 前端形状 Dh7 P 圆型 多棱型 E(B形)
            标准型
            YJY41
            YJY42
            YJY43
            YJY61
            YJY62
            YJY63            		 标准型
            无指定(角度30°锥头R型)

            选择型
            B(锥头型)
            R(角度选择,锥头R型)            		 6 0
            -0.012            		 8.0~12.0 2~32 5~32 30

            60

            90

            120            		 1~12 5 8 4 3 M5 3
            8 0
            -0.015            		 10.0~16.0 5 4 3.5
            10T 12.0~20.0 10 7 5 M6 5
            10 5 4 4
            12 0
            -0.018            		 14.0~25.0 12 10 9 6 M8 6
            16 18.0~32.0 13 8 8
            20 0
            -0.021            		 22.0~35.0 17 9



            A=30°时前端形状不可选择R型。　　 可选加工见怡合达网页。
