定位销 焊接夹具用 炮弹形 带肩型 无肩型 外螺纹型 圆型 多棱型 镀硬铬 发黑
条件筛选：
材质 SUJ2
硬度 淬火硬度50～55HRC
导入侧端面形状 无
导入头部形状 炮弹形
种类筛选 焊接夹具用定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
导入表面形状
肩部
表面处理
形状筛选
焊接夹具用定位销 带肩炮弹形
焊接夹具用定位销 无肩炮弹形
产品选型
D
P
3.0~35.0
/0.1
B
5~50
/1
L
5~25
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 带肩型 | 无肩型 | 类型 | 材质 | 硬度 | 表面处理 | |||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | |||
| YKD41 | YKD51 | YKD61 | YKD71 | 外螺纹型 | GCr15 | SUJ2 | 淬火硬度50~55HRC | — |
| YKD42 | YKD52 | YKD62 | YKD72 | 发黑 | ||||
| YKD43 | YKD53 | YKD63 | YKD73 | 无电解镀镍 | ||||
特点：导入部呈R形，因此可顺畅地拔插工件。无导入侧P尺寸部的研磨退刀槽，不易导致折损。
工艺孔加工条件：R≥3。(工艺孔详细尺寸见产品简介)

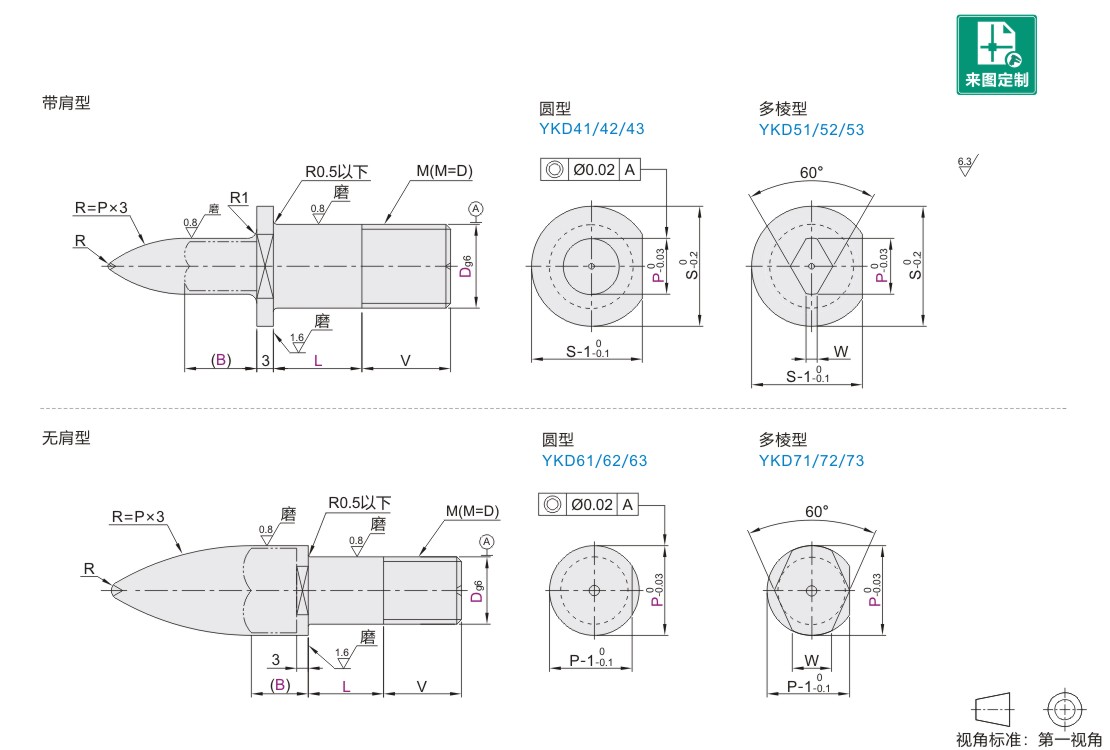

参数图
带肩型
| 型号 | 最小单位0.1 | 最小单位1 | 最小单位1 | V | S | R | ||
| 代码 | Dg6 | P | B(B≤4×P) | L(L≥B/5) | ||||
| 圆型 多棱型 YKD41 YKD51 YKD42 YKD52 YKD43 YKD53 |
6 | -0.004 -0.012 |
3.0～7.0 | 5～28 | 5～15 | 6 | 9 | 1 |
| 8 | -0.005 -0.014 |
3.0～9.0 | 5～30 | 5～20 | 10 | 11 | ||
| 10 | 4.0～11.0 | 5～40 | 12 | 13 | ||||
| 12 | -0.006 -0.017 |
6.0～13.0 | 5～50 | 10～25 | 15 | 15 | ||
| 16 | 10.0～17.0 | 18 | 19 | 2 | ||||
无肩型
| 型号 | 最小单位0.1 | 最小单位1 | 最小单位1 | V | R | W | ||
| 代码 | Dg6 | P | B | L | ||||
| 圆型 多棱型 YKD61 YKD71 YKD62 YKD72 YKD63 YKD73 |
6 | -0.004 -0.012 |
8.0～12.0 | 5～30 | 5～15 | 6 | 2 | 3 |
| 8 | -0.005 -0.014 |
10.0～16.0 | 5～20 | 10 | 3.5 | |||
| 10 | 12.0～20.0 | 12 | 4 | |||||
| 12 | -0.006 -0.017 |
14.0～25.0 | 10～25 | 15 | 3 | 6 | ||
| 16 | 18.0～32.0 | 18 | 8 | |||||
| 20 | -0.007 -0.020 |
22.0～35.0 | 22 | 9 | ||||
W尺寸
| P | W |
| 3.0～4.9 | 1 |
| 5.0～8.9 | 2 |
| 9.0～11.9 | 3 |
| 12.0～13.9 | 4 |
| 14.0～17.0 | 5 |
-
